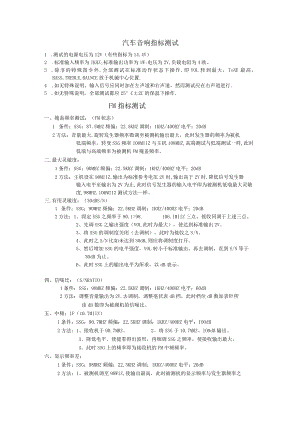

汽车音响指标测试1 .测试的电源电压为12V（有些指标为14.4V）2 .标准输入频率为IKHZ;标准输出功率为1W:电压为2V,负载电阻为4欧。3 .除非的特殊指令外.全部测试在标准动作状态下操作.即VOL转到最大，ToNE最高，BASS,TREBLE,BALNCE放于机械中心位置.4 .如无特殊说明，输入信号应同时加在左声道和右声道，然而测试应在右声道进行.5 .如无特殊说明，全部测试都应25°C±2C的保温下操作.FM指标测试一、掩盖频率测试：（FM状态）1 条件：SSG：87.5MHZ频偏：22.5KHZ调制：1KHZ/400HZ电平：20dB2方法：音量最大,旋转发生器频率微调至被测机输出最大，此时发生器的频率为被机低端频率，转变SSG频率108MIIZ与主机108MHZ,高端测试与低端测试一样,此时低端与高端频率为被测机FM掩盖频率。二.最大灵敏度：1条件：SSG：90MHZ频偏：22.5KHZ调制：1KHZ/400HZ电平：20dB2方法：主机设在90MIIZ,输出为标准参考电压2V时,输出高于2V时,降低信号发生器输入电平至输出为2V为止,此时信号发生器的输入电平即为被测机低端最大灵敏度,98MHZ.106MIIZ测试方法一样。三.有用灵敏度：（3OdBS/N）1 条件：SSG：90MHZ频偏：22.5KHZ调制：1KHZ/400HZ电平：20dB2方法：1、固定SSG之频率于90.1>98.106.IMIIZ三点，接收同调于上述三点。2、先调SSG之输出强度（VOL此时为最大），使达到标准输出2V。3、将SSG的调制度关闭（去调制），此时为接收之S/N。4、此时之S/N比如未达到30dB,则应将调制度打开。5、然后增加SSG的电平强度，VOL转小于标准输出，再去调制，直到S/N等于30dB为止。6、此时SSG上的输出电平为所求，以dB表示。四、信噪比：（S/NRATIO）1条件：SSG：98MHZ频偏：22.5KHZ调制：1KHZ/400HZ电平；60dB2方法：调整音量输出为2V,去调制，调整亳伏表dB档，此时档位dB数加表针所读dB数即为被测机的信噪比。五、中频：IF（10.7MIIZ）1条件：SSG：90.7MHZ频偏：22.5KHZ调制：1KHZ/400HZ电平：IOOdB2方法：1、接收机于90.7MHZ。2、将SSG于10.7MHZ、IOOdB输出。3、降低电平。使能看得出波形，再细调SSG之频率，使接收输出最大。4、此时SSG上的频率即为接收机的FM中频频率。六、显示频率差：1条件：SSG：98MHZ频偏：22.5KHZ调制：1KHZ/400HZ电平：20dB2方法：1、被测机调至98WIZ,使输出最高，此时被测机的显示频率与发生器频率之差，即为被测机显示频率差。七、中频抑制：(90MHZ)IFREJECTED1条件：SSG：90MHZ频偏：22.5KHZ调制：1KUZ/400HZ2方法：1、调整SSG上的频率为90MHZ,接收机与之同调于90MHZ,音量开到最大。2、调整SSG上的输出电平强度，使接收机达到标准输出。3、再转变信号发生器的频率于10.7MIIZ。4、此时增加输出电平强度，使其达到标准输出。5、用10.7MHZ时的输出电平减去90WlZ时的输出电平，所得数据为所求。八、假象抑制：(IMAGEREJECTIONRATIO)1条件：SSG：106MnZ频偏：22.5KHZ调制：1KHZ/400HZ2方法：1、SSG上的频率为106MHZ接收机与之同调于106MHZ,音量开到最大。2、调整SSG上的输出电平强度，使接收机达到标准输出。3、再转变SSG上的频率于假像频率(106MHZ加2倍中频)=127.4MHZo4、此时增加输出电平强度，使其达到标准输出。5、用假像频率时的输出电平减去106MnZ时的输出电平，所得数据为所求。九、TdB极限灵敏度:(LiMLTSensttvity)1条件：SSG：98MHZ频偏：22.5KHZ调制：1KHZ/400HZ电平：60dB2方法：1、SSG之频率于98MHZ；主机调于98MIIZ：音量标准输出2L2、降低SSG上输出信号强度，使亳伏表下降3dB为所求以dB表示。十、LO/XD远近程：EFFECT1条件：SSG：98MHZ频偏：22.5KHZ调制：1KHZ/40OHZ信号强度:最大灵敏度。2方法：1、SSG频率98MHZ,接收机调于98MHZ。2、按近/远程钮，使之工作于远程状态，以最大灵敏度电平输入，使接收机处于标准输出。3、再按近/远程，使之工作于近程状态，此时亳伏表指针会下降，增加SSG上的输出电平，使接收机处于标准输出。4、近程状态所需电平减去远程所需的电平，所得之差为所求，以邢表示。H-一、总谐波失真：(THD22.5KHZ75KHZDEC98MHZ)1条件：SSG：98MHZ频偏：22.5KHZ调制：IKHZ/400HZ信号强度：60dB2方法：1、被测机调到98MHZ,收细音量到标准输出2V,再看失真仪上失真度为百分之几即为被测机总谐波失真。十二、过载失真：(OVERLOADDISTORTION)1条件：SSG：98MHZ频偏：75KHZ调制：1KHZ/400HZ信号强度：10OdB2方法：1、固定SSG于98MIIZ,主机对应于98MHZ02、从SSG上输出IOOdB信号到接收机内；VOL置于标准输出。3、此时，看失真仪上的失真度，以外表示。十三、频响：(FrequencyResponse)1条件：SSG：98WIZ频偏：22.5KHZ调制：IKHZ信号强度：60dB2方法：1、固定SSG于98MHZ,主机对应于98MHZoVOL置于标准输出。2、然后打SSG外调制钮(EXT),即去调制，再从低频信号发生器输入IKHZ频率到SSG内。3、微调低频信号发生器的输出信号强度，使SSG上的“HIGH”和“LOW”两个灯，都不亮。(即保持输入信号有22.5KHZ的偏移)4、上、下偏调低频发生器的频率，使毫伏表下降3dB。5、则此时调制频率高于和低于是IKHZ的两个频率为本机的频率响应，用HZ/KHZ表示。十四、AM抑制：(AMSUPPRESSION)1条件：SSG：98MHZ频偏；22.5KHZ调制：IKHZ信号强度：60dB2方法：1、固定SSG于98MIIZ,主机对应于98MIIZ1,VOL置于标准输出。2、然后将SSG原22.5KHZ,改为AM调制度30%,再调毫伏表dB档,调到毫伏表指针不超过2V为止。3、此时得出的档位dB数加上表针所读的dB数即为被测机调幅抑制。十五、立体声点灯灵敏度：(STEREO)1条件：频偏：75KHZ或L+R=90%导频：10%调制：IKHZ信号强度：60dB2方法：1、SSG频率于98WIZ,主机同于98MHZ,MO/ST开关置于ST状态。2、调整SSG上的输出电平，使接收机的ST灯能刚刚点亮为止。3、SSG上的输出电平为所求，以dB表示。十六、立体声信噪比：(STEREOS/NRATION)1条件:SSG：98MHZ：调制度100%调制：IKHZ信号强度：60dB2方法：1、固定SSG于98MHZ,主机对应于98MIIZ0VOL置于标准输出。2、打SSG上“SUB”键，此时，左、右两声道都有波形。3、收细VOL于2V,再去调制，(此时示波器上无波形，处于杂音状态)。4、调毫伏表dB档，表针不超过2V,此时毫伏表的dB数即为被测机的立体声信噪比。十七、立体声分别度：1条件：SSG：98MHZ：调制度100%调制：IKHZ信号强度：60dB2方法：1、固定SSG于98MHZ,主机对应于98MHZoVOL置于标准输出2V1,2、当信号为左声道调制时，标准输出减去右声道输出电平，所得之差以布表示，称为左声道分别度。反之为右声道分别度。十八、左右声道平衡：(CHANNELBALANCE10K)1条件：SSG：98MHZ：频偏22.5KHZ调制：IKHZ信号强度：60dB2方法：1、收细音量到标准输出2V,再看毫伏表左右声道指针相差多少dB,此时的ClB数即为左右声道平衡的dB数。十九、10%失真输出功率：(10%OUTPUTPOwER)1条件：SSG：98MHZ：频偏75KHZ调制：IKHZ信号强度：60dB2方法：1、收细音量至失真仪的失真度为10%,此时输出电压的平方除以负载电阻值(公式P=V2R)即为10%失真输出功率。二十、最大输出功率：(MAXIMUMOUTPUTPOWER)1条件:SSG：98MHZ：频偏75KHZ调制：IKHZ信号强度：60dB2方法：把音量开至最大，此时输出电压的平方除以负载电阻阻值(公式P=V2/R)即为被测机最大输出功率。二一、背景噪声：(BACKGROUND、NOISELSVST)1方法：音量开至最大，不插天线，此时亳伏表上指示电压即为背景噪声。二十二、频谱要求：(SPECTRUMFULLSCREEN)1条件:SSG：98MHZ：频偏22.5KHZ调制：IKHZ信号强度:60dB2方法：音量开至最大，此时频谱应满格100%,再将低频偏至18.5KHZ,此时频谱要求达到满格的60%o二十三、放音与收音比(TAPETORADIOMTT-118NCONTROL)1条件：SSG：98MHZ：频偏22.5KHZ调制：IKHZ信号强度：60dB2方法：1、收细音量标准输出为2V,然后放入IK118N带，此时输出与收音标准输出2V时作比较，所得的dB数，即为放音与收音比。二十四、自动频率掌握：AFCCONTROLRANGE(-3dB)1条件：SSG：98MHZ：频偏22.5KHZ调制：IKHZ信号强度：60dB2方法：收细音量标准输出为2V,再上偏调SSG输入频率至输出降低3dB,此时SSG上偏调频率加上，下偏调降低3dB时的频率，即为被测机自动频率掌握。二十五、通频道-6dBBandwidth1条件：SSG：98MHZ：频偏22.5KHZ调制：IKHZ信号强度：60dB2方法：收细音量标准输出为2V,再上偏调SSG输入频率至输出降低-6dB,此时SSG上偏调频率加上，下偏调降低-6dB时的频率，即为被测机通频道。二十六、选择性：(SELECTlVTrY)1条件：SSG：98MllZ：频偏22.5KHZ调制：IKHZ信号强度：60dB2方法：先测试98MHz最大灵敏度，然后SSG频率调上偏+400KHZ,再增加输入电平至输出为原最大灵敏度时输出标准参考电压2V,把此时输入电平减去最大灵敏度的电平，得出的电平即为98WIZ+400KHZ的选择性；把SSG频率下偏调-400KHZ,测得的结果为负值，上偏及下偏调所得出的即为正负多少dB,也是被测机的选择性。二十七、自动停台灵敏度：(AUTOESSKSENS)(只用于电脑机)1条件：SSG：98MHZ：频偏22.5KHZ调制：IKHZ2方法：1主机固定于98MHZ,按主机上的自动扫描钮。2调整SSG上的输出电平，使接收机能刚刚停台为止。3此时SSG上的输出电平为所求，以dB表示。TAPE指标测试一、带速：(TAPESPELDDEVIATION)方法、1、将测试带(MTTT11)放于带仓内。2、全部电位器置于标准动作状态。3、转动VOL,使被测机输出波形不失真。4、纪录抖摆仪上的显示数据，以IIZ为单位。二、抖摆率：(WOW&FLOUTTER)(JTS/WRMS)方法：1、将测试带(MTTT11)放于
