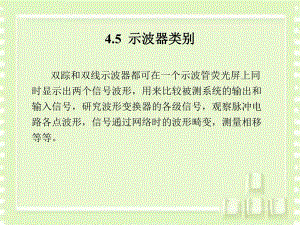

4.5 示波器类别示波器类别 双踪和双线示波器都可在一个示波管荧光屏上同时显示出两个信号波形，用来比较被测系统的输出和输入信号，研究波形变换器的各级信号，观察脉冲电路各点波形，信号通过网络时的波形畸变，测量相移等等。一、双踪示波器 由面板开关控制的电子开关，可使双踪示波器工作于五种不同的状态：“A”、“B”、交替、断续、“A+B”。(1)“A”：电子开关将A通道信号接于Y偏转板，形成必通道独立工作的状态。(2)“B”：电子开关将B通道信号接于Y偏转板，形成B通道独立工作的状态。(3)交替：将A、B两通道信号轮流加于y偏转板，荧光屏上显示两个通道的信号波形。(4)断续：当输入信号频率较低时，交替显示会发生明显的闪烁。采用断续工作方式，使电子开关工作于自激振荡状态，振荡频率高达500kHz1MHz，自动地轮流将A、B两通道信号加于Y偏转板上，显示图形由点线组成，这样就可使每扫描一次，完成两个通道波形的显示。(5)“A+B”：A、B两通道信号代数相加后，接到y偏转板，显示两信号迭加后的波形。双踪示波器的时基与一般示波器相同，可以是简单的时基发生器，也可以采用有延迟扫描的双扫描时基，时基可以分别由A通道触发、B通道触发或外触发。二、双线示波器 双踪和双线示波器各有优缺点：双踪示波器比普通示波器增加的部件不多，可以达到较高指标，价格只增加上5，现在生产的示波器几乎都具有双踪功能。它的缺点是工作于交替方式时，需两次扫描才能显示两个波形，因而无法观察两个快速的单次信号或短时间的非周期信号。双线示波器两个通道是完全独立的，可以弥补上述不足，并且两个偏转系统可以用不同的时基发生器，使仪器更为灵活多用。但由于示波管性能的限制，双线示波器的技术指标一般较低。三、高速示波器 由于普通示波器存在下列缺点：（1）示波器偏转板电容C与引线电感L的影响；（2）电子渡越时间的影响。（3）Y偏转放大器带宽不足。（4）扫描速度不够快。（5）亮度不够。高速示波器特点：(1)示波管：高速示波管的偏转系统接线要短(从管旁引出)，偏转板间距离d要大，以使分布电容小，加速电压要高，以减小电子渡越时间，因而偏转灵敏度将很低。为了保证示波器的灵敏度，则要求Y轴放大器必须有更大的放大倍数，这无疑增加了Y轴放大器实现上的困难。因此，在要求更高速度时，采用行波示波管。(2)放大器 Y放大器是宽带放大器，目前集成电路放大器带宽可达1000MHz以上。(3)时基发生器 高速示波器的时基发生器扫描期间的扫描速度很高，因而扫描电容充放电电流很大。四、取样示波器 将高频(一般为1 000MHz以上)的重复性的周期信号，经过取样(取样速率可调节)，变换成低频的重复性的周期信号，再运用通用示波器的原理进行显示和观测的示波器称为取样示波器。取样门及取样脉冲 非实时取样过程 2取样示波器组成 显示过程 五、示波器使用（双踪）调试工作：将各控制件置于适中位置，如果看到光点，即可调整辉度，使光点或时基线的亮度适当；如果找不到光点，则可按下“寻迹”按键，以辨别光点的偏向，再调整“y轴移位”或“x轴移位”使光点居中。(l)电压测量 (2)时间测量 )(/divDdivtT 时间差测量 脉宽测量 (3)频率测量 对周期性的重复频率来说，按时间测量的公式测定其每一周的时间T，按照频率f与周期T的倒数关系来计算频率，即Tf1 (4)相位测量 5.67/455.1/45)(divdivdivdivD
