钢砧硬度和重量对率定值的影响.docx

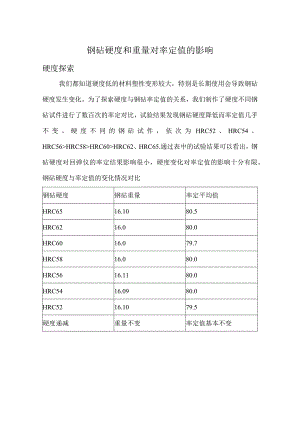

钢砧硬度和重量对率定值的影响硬度探索我们都知道硬度低的材料塑性变形较大，特别是长期使用会导致钢砧硬度发生变化。为了探索硬度与钢砧率定值的关系，我们制作了硬度不同钢砧试件进行了数百次的率定对比，试验结果发现钢砧硬度降低而率定值几乎不变。硬度不同的钢砧试件，依次为HRC52、HRC54、HRC56>HRC58>HRC60>HRC62、HRC65.通过表中的试验结果可以看出，钢砧硬度对回弹仪的率定结果影响很小，硬度变化对率定值的影响十分有限。钢砧硬度与率定值的变化情况对比钢砧硬度钢砧重量率定平均值HRC6516.1080.5HRC6216.080.0HRC6016.079.7HRC5816.080.0HRC5616.1180.0HRC5416.0980.0HRC5216.1079.5硬度递减重量不变率定值基本不变重量探索我们从16.0kg的标准钢砧开始车削去重，每次车削去重1.0kg,寻找率定值随重量变化的规律，车制过程及试验结果如下：序号重量（kg）率定值结论1.16.082钢砧率定值稳定在80左右2.15.081钢砧率定值稳定在80左右3.14.080钢砧率定值稳定在80左右4.13.080钢砧率定值稳定在80左右5.12.080钢砧率定值稳定在80左右6.11.080钢砧率定值稳定在80左右7.10.080钢砧率定值稳定在80左右8.9.079钢砧率定值稳定在79左右9.8.079钢砧率定值稳定在79左右10.7.078钢砧率定值稳定在78左右11.6.077钢砧率定值稳定在77左右12.5.075钢砧率定值稳定在75左右13.4.072钢砧率定值稳定在72左右14.3.070钢砧率定值稳定在70左右15.2.567钢砧率定值稳定在67左右16.2.460钢砧率定值变化率突然增大，稳定在60左右17.1.450钢砧率定值稳定在50左右18.1.040钢砧率定值稳定在40左右19.0.722-35钢砧率定值处于22-35之间，离散性较大，主要是钢砧质量太小，弹击时产生的冲击能量使得钢砧易弹离地面。从上图的关系曲线可以看出，钢砧重量在7.0kg16.0kg之间时，率定结果仍处于80±2这个范围，率定值对钢砧重量的变化不敏感;在6.0kg2.5kg这个范围率定值比较稳定而且在均匀变化；在2.5kg降至24kg时率定值突然降低至60左右,说明在2.4kg附近时，率定值对钢砧重量变化十分敏感；从2.4kg-1.4kg-1.0kg-0.7kg这个波段时，钢砧重量对率定值的影响接近线性关系，相对较为稳定；钢砧重量在07kg时，率定结果处于22-35之间，是因为钢砧重量较轻,弹击过程中钢砧很容易弹跳从而造成数据不稳定。
