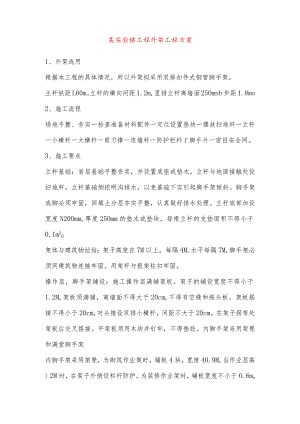

某实验楼工程外架工程方案.docx

某实验楼工程外架工程方案1、外架选用根据本工程的具体情况，所以外架拟采用双排扣件式钢管脚手架。主杆纵距L60m。立杆的横向间距1.2m,里排立杆离墙面25Omnb步距1.8mo2、施工流程场地平整、夯实一检查准备材料配件一定位设置垫块一摆放扫地杆一立杆一小横杆一大横杆一剪刀撑一连墙杆一防护栏杆f脚手片一密目安全网。3、施工要点立杆基础：首层基础平整夯实，并设置底座或垫木，立杆与地面接触处设扫地杆，立杆基础侧挖明沟排水，以免基础下实引起脚手架倾斜。脚手架底脚必须牢固，回填土分层夯实平整，认真做好排水处理。立杆底部加设宽度N200mm,厚度25Omm的垫木或垫块，每根立杆的支垫面积不得小于0.Im20架体与建筑物拉结：架子高度在7M以上，每隔4M,水平每隔7M,脚手架必须同建筑物连接牢固。用架杆与框架柱扣牢固。操作层，脚手架铺设：施工操作层满铺架板。架子的铺设宽度不得小于1.2M,架板须满铺，离墙面不得大于20cm,不得有空缝和探头板。架板搭接不得小于20cm,对头接设双排小横杆，间距不大于20cm。在架子拐弯处架板应交叉搭接。平架板须用木块并钉牢，不得垫豉。内脚手架采用架凳和满堂脚手架内脚手架采用架凳，为砌筑作业架时，铺板4块，宽度40.9M,当作业层高2M时，在架子外侧设栏杆防护，为装修作业架时，铺板宽度不小于O.6mo在梁板支模，及天棚装修等项目施工时，搭设满堂脚手架Q并按梁板荷载情况设置剪刀撑和支撑。外架拉墙杆设置：水平方向每隔3根立杆(5.4m),垂直方向每层(4.8m)设一拉墙杆,上下呈梅花形布置。拉墙杆以48钢管端部焊接12钢筋加弯钩埋入混凝土结构外侧，并与外架垂直以扣件相连。剪刀撑设置：脚手架外侧水平每7根立杆设剪刀撑一组，剪刀撑与地面夹角在45。-60°之间，斜杆的水平投影宽度为3-4跨且不大于8m,斜杆与脚手架杆以扣件加以可靠联结，斜杆除两端外应在中间增设2-4个扣结点，相邻扣结点距离不得大于60d,即2.88m。剪刀撑钢管的接长接点，必须采用搭接方法，严禁用对接扣件，搭接长度不小于400mm,并采用两只回转扣件锁紧。外架安全防护措施：脚手架外侧设置2道护栏，踢脚杆高30cm,护栏杆高1.2,内侧挂满密目安全网。外架必须随结构施工同步升高,并始终高出操作层一步架高，外架操作层满铺脚手片不少于三步。外架上必须安装避雷装置，其接地电阻不大于4。外架拆除：脚手架拆除应由项目经理召集有关人员对工程进行全面检查，确认已不需要脚手架时，方可进行拆除°拆除脚手架应按确定的拆除程序进行，设置警戒区，并应派专人负责警戒。拆除脚手架前,应将脚手架上存留材料、杂物等清理干净，然后按自上而下，一步一清的方法拆除。连墙杆尖在位于其上的全部可拆杆件都拆除后才能拆除Q在拆除过程中，凡已松开连接的配件应及时拆除运走，避免误扶和误靠已松脱连接的杆件。拆下的杆配件应以安全的方式运出和吊下，严禁向下抛掷。在拆除过程中，应作好配合，协调操作，禁止单人进行拆除较重杆件等危险性的作业，并要加强对产品的保护，以防损坏门窗玻璃及外墙饰面。4、安全措施搭设或拆除脚手架时，必须划出安全区，设警戒标志；并应有专人负责阻止无关人员靠近作业区。搭拆脚手架时，必须由持有上岗证的架子工承担，并定期进行体格检查，凡患有高血压、贫血病，心脏病及其它不适于高空作业者,一律不得上脚手架操作。外架搭设完毕，须经项目安全员和公司质监部门有关人员验收合格后挂牌使用，未经检查、验收的架子，除架子工外，严禁其它人员攀登。验收后任何人员不得擅自拆改，如需局部拆改时，须经项目经理同意由架子工操作。在工程施工过程中，派有经验的架子工定期对架子进行检查和保修工作，特别是大风雨后，项目经理要及时组织有关人员对架子进行全面检查。脚手架上施工荷载不得超过3KNi112°
