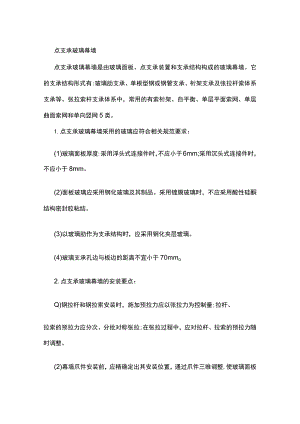

点支承玻璃幕墙点支承玻璃幕墙是由玻璃面板、点支承装置和支承结构构成的玻璃幕墙。它的支承结构形式有:玻璃肋支承、单根型钢或钢管支承、桁架支承及张拉杆索体系支承等。张拉索杆支承体系中，常用的有索桁架、自平衡、单层平面索网、单层曲面索网和单向竖网5类。1.点支承玻璃幕墙采用的玻璃应符合相关规范要求：(1)玻璃面板厚度:采用浮头式连接件时，不应小于6mm;采用沉头式连接件时，不应小于8mm。(2)面板玻璃应采用钢化玻璃及其制品。采用镀膜玻璃时，不应采用酸性硅酮结构密封胶粘结。(3)以玻璃肋作为支承结构时，应采用钢化夹层玻璃。(4)玻璃支承孔边与板边的距离不宜小于70mmo2.点支承玻璃幕墙的安装要点：Q)钢拉杆和钢拉索安装时，施加预拉力应以张拉力为控制量;拉杆、拉索的预拉力应分次、分批对称张拉;在张拉过程中，应对拉杆、拉索的预拉力随时调整。(2)幕墙爪件安装前，应精确定出其安装位置，通过爪件三维调整,使玻璃面板位置准确,爪件表面与玻璃面平行;玻璃面板之间的空隙宽度不应小于IOmm,且应采用硅酮建筑密封胶嵌缝。(五)石材幕墙1.石材幕墙的石材是指天然石材制成的石板。光面石板厚度不应小于25mm,火烧面石板的厚度应比抛光面石板厚3mm;石材的弯曲强度不应小于&0MPa;单块石材面板面积不宜大于L5m2o2 .骨架材料石材幕墙的骨架最常用的是钢管或型钢，较少采用铝合金型材。钢型材立柱和横梁的截面主要受力部分的厚度不应小于3.5mmo铝合金型材截面主要受力部分的最小厚度，立柱和跨度大于1.2m的横梁为3mm,跨度不大于L2m的横梁为2.5mmo3 .密封胶石材幕墙使用的密封胶，品种较多，施工中应注意：(1)同一石材幕墙工程应采用同一品牌的硅酮结构密封胶和硅酮密封胶，不得混用;(2)用于石材幕墙立面分格缝的密封胶应对胶的污染性进行复验，以防止硅油渗出污染石材面板的表面；(3)石材与金属挂件之间的粘结应用环氧胶粘剂，不得采用云石胶。4 .石材面板与骨架的连接方式石材面板与骨架连接，通常有通槽式、短槽式和背栓式三种。其中短槽式使用最多。短槽式又分为T型、L型和SE型等，后两种应用较普遍。(六)金属幕墙常用的金属幕墙板材主要有单层铝板、铝塑复合板、蜂窝铝板、不锈钢板4类。金属幕墙用的构配件进场验收包括：1.金属幕墙骨架的钢材、铝型材、各类胶粘剂、金属挂件等材料，除进行进场验收外，还应查验质量保证资料，抽样复验铝塑复合板的剥离强度。2.对加工成型的幕墙金属面板，应检测下列项目：(1)采用金属面板的品种、材质、型号、规格及色泽；(2)铝合金板材表面氟碳树脂涂层厚度；(3)金属面板的加筋肋，其规格、型号、间距及加工方式;(4)幕墙面板的平整度和观感；(5)铝塑复合板和蜂窝铝板面板的加工工艺。四、建筑幕墙防火、防雷构造、成品保护和清洗的技术要求(一)建筑幕墙防火构造要求1 .幕墙与各层楼板、隔墙外沿间的缝隙，应采用不燃材料封堵，填充材料可采用岩棉或矿棉，其厚度不应小于100mm,并应满足设计的耐火极限要求，在楼层间形成水平防火烟带。防火层应采用厚度不小于1.5mm的镀锌钢板承托，不得采用铝板。承托板与主体结构、幕墙结构及承托板之间的缝隙应采用防火密封胶密封。防火密封胶应有法定检测机构的防火检验报告。2 .无窗槛墙的幕墙,应在每层楼板的外沿设置耐火极限不低于LOk高度不低于0.8m的不燃烧实体裙墙或防火玻璃墙。在计算裙墙高度时可计入钢筋混凝土楼板厚度或边梁高度。3 .当建筑设计要求防火分区分隔有通透效果时，可采用单片防火玻璃或由其加工成的中空、夹层防火玻璃。4 防火层不应与玻璃直接接触，防火材料朝玻璃面处宜采用装饰材料覆盖。5 .同一幕墙玻璃单元不应跨越两个防火分区。（二）建筑幕墙的防雷构造要求1 .幕墙的金属框架应与主体结构的防雷体系可靠连接。2 .幕墙的铝合金立柱，在不大于IOm范围内宜有一根立柱采用柔性导线把上柱与下柱的连接处连通。铜质导线截面积不宜小于25mm2,铝质导线不宜小于30mm2o3 .主体结构有水平均压环的楼层，对应导电通路的立柱预埋件或固定件应用圆钢或扁钢与均压环焊接连通，形成防雷通路。圆钢直径不宜小于12mm,扁钢截面不宜小于5mm40mm0避雷接地一般每三层与均压环连接。4 .兼有防雷功能的幕墙压顶板宜采用厚度不小于3mm的铝合金板制造，与主体结构屋顶的防雷系统应有效连通。5 .在有镀膜层的构件上进行防雷连接，应除去其镀膜层。6 .使用不同材料的防雷连接应避免产生双金属腐蚀。7 .防雷连接的钢构件在完成后都应进行防锈油漆。8 .防雷构造连接均应进行隐蔽工程验收。幕墙防雷连接的电阻值应符合规范要求。（三）建筑幕墙的成品保护与清洗1.幕墙工程安装完成后，应制订清洗方案。清洗维护不得采用PH值小于4或PH值大于10的清洗剂以及有毒有害化学品。在清洗时,应检查幕墙排水系统是否畅通，发现堵塞应及时疏通。2.清洗作业时，不得在同一垂直方向的上下面同时作业。
