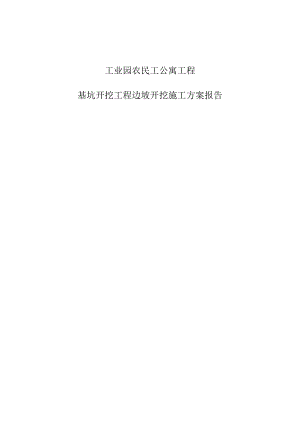

工业园农民工公寓工程基坑开挖工程边坡开挖施工方案报告.docx

工业园农民工公寓工程基坑开挖工程边坡开挖施工方案报告1概述111yfSEL-Ij»11.2 /1*iL-t«»11.3 编制依据及编制f况11.4 *VI21.5 工程特征表22项目的必要性33地质环境概述421il4,2. 254 .边坡稳定性分析74. 1基坑开挖后斜坡宏观分析75. 2稳定性计算75 .施工方案101. 1工程等级划分、设计工况、参数与设计标准IO5. 2边坡治理工程设计原则及设计方案116. 3分项工程设计116施工组织设计137. 1施工条件136. 2建筑材料136.3施工方法及施工工序147主要结论与建议18附图:(1)基坑开挖平面示意图(2)基坑开挖剖面图1概述1.l任务由来受实业发展有限公司的委托，我院对工业园农民工公寓工程基坑开挖工程边坡开挖方案进行设计。1.2主要目的与任务工业园农民工公寓工程基坑开挖工程边坡开挖施工方案的主要R的是开挖拟建工程基坑，确保基坑边坡的稳定，保证拟建工程基础施工安全。根据任务书要求，从技术可行、经济合理以及社会环境等因素对基坑开挖工程进行施工方案。其具体任务是：在勘查的基础上，进一步分析形成基坑边坡后的基本特征、稳定性和危害性；在以保护基坑边坡体威胁对象和结合城镇规划建设为目的的基础上进行基坑边坡工程技术施工方案；对基坑开挖工程边坡进行施工方案、监测设计、施工组织设计和环境规划评价；1.3编制依据及编制情况施工方案报告编制依据西北综合勘察设计研究院编制的江津区珞璜工业园农民工公寓工程工程地质勘察报告（直接详勘），报告编制以勘察报告结论、以及现场调查为地质依据，认真分析工程区的地质条件。工程设计范围严格按照本工程规划施工用地范围为界。1.4设计依据(1)项目合同书；(2)江津区珞璜工业园农民工公寓工程工程地质勘察报告(直接详勘)；(4)地质灾害防治工程设计规范(DB50/5029-2004)；(5)混凝土结构设计规范(GB50010-2010)<2015年版>；(7)建筑地基基础设计规范(GB50007-2011)；(8)建筑边坡工程技术规范(GB50330-2013)；(9)滑坡防治工程设计与施工技术规范(DZ/T0219-2006)。1.5工程特征表表1-1工程特征表工程位置本目位于项目处于珞璜工业园中部东侧，区位优势明显。渝合公路、珞百公路穿境而过，距重庆渝中区和江津主城区均为40公里，在建的重庆绕城高速路在珞璜中心地段马宗场设立出口，更将突显珞璜区位优势。渝黔铁路自北向南纵贯全境，在珞璜境内设有三个火车站。黄金水道长江自西向东贯穿全境，境内有华能珞璜港和重庆猫儿沱港，大小码头7个，能便捷实现江海联运。气象水文1.气象拟建场区属亚热带湿润气候区，具冬暖夏热、春早夏长、秋雨连绵之特点。多年平均气温为17.518.5,极端气温-3.7(1961年1月7日)和43(2006年8月16日)，年平均降雨量为1163.3mm,最大平均降雨量达1378.3mm(1968年)，最小平均降雨量783.2mm(1961年)，降雨分布不均，降雨主要集中在每年59月份，降雨量占全年总降雨量的70%,常出现春旱或伏旱现象。最大日降雨量266.6Inm(2007年7月17日），多年平均相对湿度80%,绝对湿度17.6mb.全年主导风向；北风，最大风速：28.Ws,冬季风向C频率36%、北向频率15%夏季风向C频率31%、北向频率10%,历年平均风速2.2ms,基本风压（n=50年）0.4kNm2o2.水文场地内分布有少量堰塘，主要受大气降水和地表水补给，水量受季节影响较大。场地北侧红线附近存在一条大至近东西走向的小河沟，沟谷大体呈U型，宽度一般23m,深1.52.0m,勘察期间适逢枯水季节，仅沟底存在少量流水,经过调查访问，一般水量约为3Ls,最大水量约为7Ls,暴雨时可能淹没部分场地，后期应结合周边市政排水设计设置明渠或箱涵导出场地外避免暴雨时期可能淹没场地，除此外场地内无大型地表水体。水文地质根据地下水的赋存条件，场区地下水可分为第四系松散层孔隙水和基岩裂隙水。分述如下：1松散层孔隙含水岩组勘察区第四系堆积层中的孔隙潜水，区内地表覆土以粉质粘土为主。粉质粘土渗透性较差，为相对不透水层；土层孔隙水接受大气降水及地表水补给，含水微弱，水量较少。受季节影响变化大。2基岩裂隙含水岩组该类地下水主要赋存于强风化带，主要受大气降水和松散土层孔隙水补给。降水多以地表径流形式运移，对裂隙水的补给微弱。裂隙水具有就地补给、就近排泄、迳流途径短的特点，水量小，受气象因素影响变化明显。勘察期间，对所施工钻孔进行了简易水文观测，终孔24小时后，未发现稳定地下水位。场地平场时，应对场地河流段进行改道导流，避免汛期河水流经场地，影响基础施工。综上，本场地地下水贫乏，水文地质条件简单。工程地质根据区域地质资料及详细调查，场地位于观音峡冲断背斜东翼，岩层呈单斜产出，产状为46°55°Z6o8°,优势产状为51°Z8oo岩层层面多呈闭合状，结合很差，属软弱结构面。测得两组构造裂隙，其性状如下：1.X1：产状268。/68。，间距0.5LoIn,延伸2.04.0m,裂面较不平，闭合，无充填，属软弱结构面，结合程度很差；1.X2：产状162/80。,间距13m,延伸3.05.0m,闭合，无充填,属软弱结构面，结合程度很差。采取措施开挖方案：自然放坡；2项目的必要性因拟建工程修建后形成一层地下车库，局部两层车库，根据地勘资料显示，地下室标高以上部分的土质为粉质粘土（土层厚度1.08.0米），岩层为泥岩；北侧和西侧的基坑为一层地下车库，临时基坑深度2.55.6米（主要为土质边坡），南侧和东侧局部为两层地下车库，基坑开挖后将形成7.l10.3米左右的临时基坑边坡，其中土质边坡高度W8米，岩土混合边坡小于10.3米，施工现场为郊区，场地宽敞，为保证施工安全，现提出采用自然放坡的基坑边坡开挖方案。3地质环境概述3.1地理环境本目位于项目处于珞璜工业园中部东侧，区位优势明显。渝合公路、珞百公路穿境而过，距重庆渝中区和江津主城区均为40公里，在建的重庆绕城高速路在珞璜中心地段马宗场设立出口，更将突显珞璜区位优势。渝黔铁路自北向南纵贯全境，在珞璜境内设有三个火车站。黄金水道长江自西向东贯穿全境，境内有华能珞璜港和重庆猫儿沱港，大小码头7个，能便捷实现江海联运。勘察区总体地貌属构造剥蚀浅丘地貌。场地地形较为平坦，地面坡度515°,地面高程264274.00m,勘察范围内最高点位于南东侧，为274.00m。场地西侧为已建市政道路，交通方便。拟建场区属亚热带湿润气候区，具冬暖夏热、春早夏长、秋雨连绵之特点。多年平均气温为17.518.5°C,极端气温-3.7C（1961年1月7日）和43（2006年8月16日），年平均降雨量为1163.3mm,最大平均降雨量达1378.3mm（1968年），最小平均降雨量783.2mm（1961年），降雨分布不均，降雨主要集中在每年59月份，降雨量占全年总降雨量的70%,常出现春旱或伏旱现象。最大日降雨量266.6mm（2007年7月17日），多年平均相对湿度80%,绝对湿度17.6mb.全年主导风向；北风，最大风速：28.4ms,冬季风向C频率36%、北向频率15%夏季风向C频率31%、北向频率10%,历年平均风速2.2ms,基本风压（=50年）0.4kNm2o场地内分布有少量堰塘，主要受大气降水和地表水补给，水量受季节影响较大。场地北侧红线附近存在一条大至近东西走向的小河沟，沟谷大体呈U型，宽度一般23m,深1.52.0m,勘察期间适逢枯水季节，仅沟底存在少量流水，经过调查访问，一般水量约为3Ls,最大水量约为7Ls,暴雨时可能淹没部分场地，后期应结合周边市政排水设计设置明渠或箱涵导出场地外避免暴雨时期可能淹没场地，除此外场地内无大型地表水体。3.2地质环境概述根据区域地质资料及详细调查，场地位于观音峡冲断背斜东翼，岩层呈单斜产出，产状为46。55。Z6o8。，优势产状为51。Z8o0岩层层面多呈闭合状，结合很差，属软弱结构面。测得两组构造裂隙，其性状如下：1.X1：产状268。/68。，间距0.51.0m,延伸2.04.0m,裂面较不平,闭合，无充填，属软弱结构面，结合程度很差；1.X2：产状162/80。，间距13m,延伸3.05.0m,闭合，无充填，属软弱结构面，结合程度很差。根据调查及区域地质资料分析，场区内未见断层及活动性大断裂通过，地质构造简单。（场区地质构造见图2.3）地层岩性场地覆盖层为粉质粘土（Q4el+dl）,基岩为侏罗系中统沙溪庙组泥岩。1第四系全新统（Q41）1、粉质粘土（Q4el+dl）：黄褐色灰褐色。可塑状。干强度及韧性中等，刀切面较光滑，稍有光泽，无摇震反应。整个场地均有分布。部分水田（鱼塘）范围内浅表呈流塑软塑状，对这部分软土区域进行表层清淤（清淤流塑软塑深度可按1.52.0m考虑，其余采用翻挖晾晒或采用生石灰进行搅拌等措施处理，降低土体含水率）。本次钻探揭示最大厚度8.80m（ZY91）。2侏罗系中统沙溪庙组（J2s）1、泥岩：紫红色、红褐色。主要矿物成份为粘土矿物。泥质结构，中厚层状构造。上部强风化泥岩岩层中等风化裂隙发育，岩芯破碎，呈块状、碎块状；下部中等风化带，岩质较新鲜，岩芯较完整，多呈短柱状、柱状。基岩风化带及基岩顶面特征：1、强风化带：岩芯呈碎块状，少量短柱状，网状裂隙发育，强度较低，本次勘察钻探揭示最大厚度6.4Om(ZY56)。2、中等风化带：岩质较新鲜，钻探岩芯较完整，多呈柱状、长柱状、局部岩芯短柱状，强度高。3、基岩顶面：场地内基岩面形态与原始地形基本一致，整体较平缓,局部较陡。根据本次钻探揭露情况，倾角一般510°,局部达30°。各孔岩土层埋深、厚度及风化带埋深、高程等见钻孔情况一览表。水文地质条件根据地下水的赋存条件，场区地下水可分为第四系松散层孔隙水和基岩裂隙水。分述如下：1松散层孔隙含水岩组勘察区第四系堆积层中的孔隙潜水，区内地表覆土以粉质粘土为主。粉质粘土渗透性较差，为相对不透水层；土层孔隙水接受大气降水及地表水补给，含水微弱，水量较少。受季节影响变化大。2基岩裂隙含水岩组该类地下水主要赋存于强风化带，主要受大气降水和松散土层孔隙水补给。降水多以地表径流形式运移，对裂隙水的补给微弱。裂隙水具有就地补给、就近排泄、迳流途
