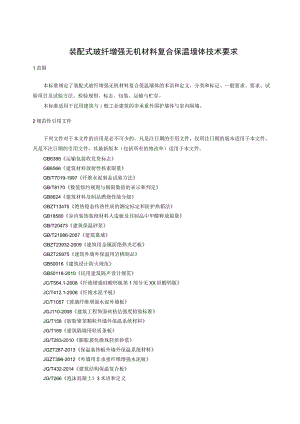

装配式玻纤增强无机材料复合保温墙体技术要求.docx

装配式玻纤增强无机材料复合保温墙体技术要求1范围本标准规定了装配式玻纤增强无机材料复合保温墙体的术语和定义、分类和标记、一般要求、要求、试验项目及试验方法、检验规则、标志、包装、运输与贮存。本标准适用于民用建筑与i般工业建筑的非承重外围护墙体与室内隔墙。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB6388运输包装收发货标志GB6566建筑材料放射性核素限量GB/T7019-1997纤维水泥制品试验方法GB/T8170数值修约规则与极限数值的表示和判定GB8624建筑材料及制品燃烧性能分级GBZT13475绝热稳态传热性质的测定标定和防护热箱法GB18580室内装饰装修材料人造板及其制品中甲醛释放限量GB/T20473建筑保温砂浆GB/T21086-2007建筑幕墙GBZT23932-2009建筑用金属面绝热夹芯板GBZT25975建筑外墙外保温用岩棉制品GB50016建筑设计防火规范GB50118-2010民用建筑隔声设计规范JC/T564.1-2008纤维增强硅酸钙板第1部分无XX硅酸钙板JC/T412.1-2006纤维水泥平板JC/T1057玻璃纤维增强水泥外墙板JGJ110-2008建筑工程饰面砖粘结强度检验标准JG/T158胶粉聚苯颗粒外墙外保温系统材料JG/T169建筑隔墙用轻质条板JG/T283-2010膨胀玻化微珠轻质砂浆JGZT287-2013保温装饰板外墙外保温系统材料JGZT396-2012外墙用非承重纤维增强水泥板JG/T432-2014建筑结构保温复合板JG/T266泡沫混凝土3术语和定义下列术语和定义适用于本文件。3.1玻纤增强无机材料复合保温墙体GIassfiberreinforcedinorganicmateriaIscompositeinsulationcombinationwaII由玻纤增强无机材料复合保温墙板、钢框架或轻钢龙骨及连接件组合而成的墙体，用于建筑外围护墙体，构造示意见附录A；由带樽槽的玻纤增强无机材料复合保温墙板通过梯头拼接而成的墙体，用于室内隔墙。3.2玻纤增强无机材料复合保温墙板glassfiberreinforcedinorganicmateriaIscomposieinsulationcombinationpaneI以保温绝热材料作为夹芯层，以玻纤增强无机板作为面层，复合而成的建筑墙板（见图1）,也称SIP板或夹芯墙板。说明：1一一玻纤增强无机板（面层板）；2一一保温绝热材料（夹芯层）。图1玻纤增强无机材料复合保温墙板构造示意图3.3玻纤增强无机板glassfiberreinforcedinorganicboard以硫铝酸盐水泥或硅酸盐水泥为胶凝材料，添加多种外加剂，用玻璃纤维网格布增强的板材，也称面层板。3.4外叶板Exteriorwytheboard外围护墙体用玻纤增强无机材料复合保温墙板的室外侧面层板，表面可带饰面层。3.5内叶板Interiorwytheboard外围护墙体用玻纤增强无机材料复:合保温墙板的室内侧面层板。4分类和标记4.1 分类4.1.1 按使用部位可分为：a）外围护墙体，代号为WQ；b）室内隔墙，代号为NG。4.1.2 按墙体夹芯保温材料可分为：a）硬质聚氨酯板夹芯层，代号为PU；b）模塑聚苯乙烯泡沫塑料板夹芯层，代号为EPS；c）挤塑聚苯乙烯泡沫塑料板夹芯层，代号为XPS；d）岩棉（带）夹芯层，代号为YM；e）无机保温砂浆板夹芯层，代号为BS；f）泡沫混凝土夹芯层，代号为FC。4.1.3 按墙体有无饰面可分为：a）带饰面墙体，代号为Z；b）不带饰面墙体，代号为S。4.1.4 按墙体有无门窗XX可分为：a）带门窗XX墙体，代号为H；b）不带门窗XX墙体，代号为NH。4.2 产品标记4.3 2.1标记方法玻纤增强无机材料复合保温墙体标记由使用部位代号、夹芯层材料代号、有无装饰代号、有无XX代号、规格尺寸、标准号组成：GB/TXXXXX-201X规格尺寸（长mmX高Innlx厚mm）有无XX代号（H、NH）有无装饰代号（Z、S）夹芯层材料代号（PU、EPS、XPS、YM、BS、FO使用部位代号（TVQ、NG）4. 2.2标记示例墙体夹芯保温材料为硬质聚氨酯板,带饰面,不带门窗XX,规格尺寸为6000mmX3000mm×200mm的外围护墙，标记为：WQ/PU/Z/NH6000×3000×200GB/TXXXXX-201X。5. 一般要求5.1 材料要求5.1.1 外围护墙体外叶板的性能应符合附录B的规定，带饰面的外叶板涂层质量应符合JG/T3962012中涂装板涂层要求。5.1.2 外围护墙体内叶板及室内隔墙的面层板物理力学性能应符合JC/T1057的要求，且单点吊挂力不应小于100ONo5.1.3 墙体夹芯层保温材料应符合下列规定：a）硬质聚氨酯板夹芯层应符合GB/T21558的要求，且密度应大于35kg11b）模塑聚苯乙烯泡沫塑料板夹芯层应符合GB"10801.1-2002中类别11的有关要求，且应为阻燃型产品，密度不应小于20kgn,导热系数不应大于0.039W（m-K）；c）挤塑聚苯乙烯泡沫塑料板夹芯层应符合GB/T10801.2-2002中X200或W200的有关要求，且密度不应小于25kgm3,氧指数应大于30。d）岩棉（带）夹芯层的性能应符合GBZT25975的要求，密度应大于80kgne）无机保温砂浆板夹芯层的性能应符合GB/T20473的要求，堆积密度不应大于320kgm3°f）泡沫混凝土的性能应满足JG/T266的要求，干密度不应大于300kgm5.1.4 粘结剂的粘结强度不应小于被粘接的保温芯材的抗拉强度，并应符合国家现行相关标准的规定。5.1.5 墙体用金属材料应符合下列规定：a）墙体所用金属材料和金属配件除不锈钢、铝合金和耐候钢外，均应根据使用需要，采取有效的表面防腐蚀处理措施。b）钢骨架应符合现行行业标准建筑结构用冷港薄壁型钢JG/T380的规定。c）轻钢龙骨应符合现行国家标准建筑用轻钢龙骨GB/T11981的规定。d）连接件所用碳素结构钢、合金结构钢、低合金高强度结构钢和碳钢铸件，应符合现行国家标准碳素结构钢GB/T700,合金结构钢GB/T3077、低合金高强度结构钢GB/T1591、碳素结构钢和低合金结构钢热轧薄钢板和钢带GB912、碳素结构钢和低合金结构钢热轧厚钢板及钢带GB/T3274、结构用无缝钢管GB8162、一般工程用铸造碳钢件GB“11352等的规定。e）螺钉、螺栓应符合现行国家标准紧固件机械性能螺栓、螺钉和螺柱GBZT3098.1、紧固件机械性能螺母粗牙螺纹GBZT3098.2、紧固件机械性能自攻螺钉GB/T3098.5、紧固件机械性能不锈钢螺栓、螺钉和螺柱GB/T3098.6、紧固件机械性能自钻自攻螺钉GBZT3098.11、紧固件机械性能不锈钢螺母GBZT3098.15等的规定。5.2 墙体规格5 .2.1外围护墙体常用规格外围护墙体的常用规格尺寸应符合表1的规定。表1外围护墙体常用规格尺寸项目规格尺寸(mm)长度3000、3600、4500高度3000、3500、4000、4500厚度150、180、200、250外叶板厚度12、16>20内叶板厚度8、12注：外围护墙体长度、高度和厚度可根据需要，由供需双方商定。6 .2.2室内隔墙常用规格室内隔墙的常用规格尺寸应符合表2的规定。表2室内隔墙常用规格尺寸项目规格尺寸(mm)长度墙体6000单块墙板1200高度墙体3000、3500、4000单块墙板3000厚度90、100、120、200面层板厚度8、12注：墙体长度、高度和厚度可根据需要，由供需双方商定。6要求6. 1外观6.1.1外观质量玻纤增强无机材料复合保温墙体外观质量应符合表3的规定。表3外观质量要求项目要求板面漏筋纤，飞边毛刺不允许板面泛霜不允许面层脱落不允许面层和夹芯层处有裂缝不允许板的横向、纵向、厚度方向贯通裂缝不允许板面裂缝（长度50mmIoOmnb宽度0.5mmlmm）/（处/板）2缺棱掉角（宽度X长度IOminX25mm20mmX30mm）/（处/板）26.1.2尺寸允许偏差玻纤增强无机材料复合保温墙体的尺寸允许偏差应符合表4的规定。表4尺寸允许偏差项目允许偏差（mm）规格长度±3宽度±3厚度±1.5表面平整度I3翘曲/1000对角线差3预留孔中心线位置5孔尺寸±3门窗XX中心线位置5宽、高±3对角线差5连接件位置+10接缝宽度±2相邻面板高低差1.0注1：仅表面自带饰面的复合墙体检查表面平整度。6.2墙体性能6.2.1耐火极限墙体的耐火极限分级指标应符合表5的规定。表5耐火极限分级分级IIIIIIIVV分级指标（h）>0.5>0.75>1.022.03.06.2.2隔声性能墙体的空气声隔声性能分级指标应符合表6的规定。表6空气声隔声性能分级分级IIIIIIIVV分级指标Rw（dB）35WRWV4040Rw<4545Rw<5050Rw<55RW2556. 2.3传热系数外围护墙体的传热系数分级指标应符合表7的规定。表7传热系数分级IIIIIIIVV分级指标K(Wm2.k)K>O.50.5NK>0350.352K>0250252K>0.20xro.26.2.4热情性指标外围护墙体的热惰性分级指标应符合表8的规定。表8热惰性指标分级IIIIIIIV分级指标。D2.02.0<D2.52.5<D3.0D>3.06.2.5耐候性外围护墙体应进行耐候性试验，试验后应无粉化、起鼓、起泡、脱落现象，并应符合表9的规定。表9耐候性项目指标要求外观无宽度大于OJomm的裂缝抗弯极限承载力保留率（%）280拉伸粘结强度（MPa）20.10,破坏发生在夹芯层的保温材料中耐撞击性能（10次）撞击能量（N.m）2900降落高度（mm）220006.2.6耐撞击性能墙体的耐撞击性能指标应符合表10的规定，且撞击次数不应低于10次。表10耐撞击性能项目指标撞击能量（N.m）>900降落高度（丽）二20006.3墙板物理力学性能玻纤增强无机材料复合保温墙板的物理力学性能应符合表11的规定。表11夹芯墙板的物理力学性能项目指标要求抗弯极限承载力（kNm2）25.0拉伸粘
