大跨径公铁两用斜拉桥平行钢丝拉索通用技术条件.docx

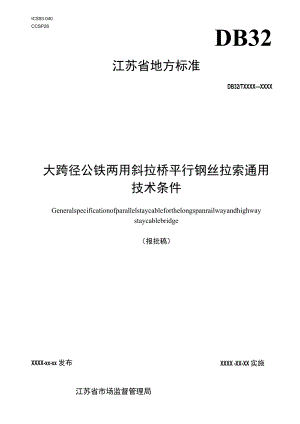

ICS93.040CCSP28DB32江苏省地方标准DB32/TXXXXXXXX大跨径公铁两用斜拉桥平行钢丝拉索通用技术条件Generalspecificationofparallelstaycableforthelongspanrailwayandhighwaystaycablebridge（报批稿）XXXX -XX-XX 实施XXXX-xx-xx发布江苏省市场监督管理局前言11范围12规范性引用文件13术语和定义24符号35结构、型号与规格36技术要求97试验方法14附录A（规范性）斜拉索索体主要技术参数19附录B（规范性）锚具主要参数21附录C（规范性）拉弯疲劳试验23附录D（规范性）静载水密性试验24附录F（规范性）索体断面排列图27附录G（规范性）抗火拉索结构及相关要求33本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意木文件的某些内容可能涉及专利。木文件的发布机构不承担识别专利的责任。本文件由无锡市市场监督管理局提出。本文件由全国钢标准化技术委员会钢丝绳分技术委员会归口。本文件起草单位：江苏法尔胜缆索有限公司、江苏法尔胜路桥科技有限公司、江苏省交通工程建设局、中铁大桥勘测设计院集团有限公司、江苏东纲金属制品有限公司。本文件主要起草人：赵军、薛花娟、吴琼、李镇、夏鹏飞、王强、周祝兵、郑清刚、强强、陈建峰、姚永峰、周能作、夏涛、尹东亚、束卫红、邹建秋、顾彬、顾逸平、王飞、费汉兵、吴树文、朱维军。大跨径公铁两用斜拉桥平行钢丝拉索通用技术条件1范围本文件规定了大跨公铁两用斜拉桥平行钢丝拉索的术语和定义、结构、型号与规格和技术要求，描述了对应的试验方法。本文件适用于大跨径公铁两用斜拉桥平行钢丝拉索，其他桥梁及结构拉索可参照使用。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T229金属材料夏比摆锤冲击试验方法GB/T699优质碳素结构钢GB/T700碳素结构钢GB/T1839钢产品镀锌层质量试验方法GB/T2792胶粘带剥离强度的试验方法GB/T2972镀锌钢丝锌层硫酸铜试验方法GB/T2976金属材料线材缠绕试验方法GB/T3077合金结构钢GB/T4162锻轧钢棒超声检测方法GB/T4237不锈钢热轧钢板和钢带GB/T4336碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法）GB/T4956磁性基体上非磁性覆盖层覆盖层厚度测量磁性法GB/T7125胶粘带厚度的试验方法GB/T5796.2梯形螺纹第2部分：直径与螺距系列GB/T11170不锈钢多元素含量的测定火花放电原子发射光谱法（常规法）GB/T11261钢铁氯含量的测定脉冲加热惰气熔融-红外线吸收法GB/T16422.3塑料实验室光源暴露试验方法第3部分：荧光紫外灯GB/T17101桥梁缆索用热镀锌或锌铝合金钢丝GB/T17911耐火纤维制品试验方法GB/T18365斜拉桥用热挤聚乙烯高强钢丝拉索GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T20124钢铁氮含量的测定惰性气体熔融热导法（常规方法）GB/T21834中低合金钢多元素成分分布的测定金属原位统计分布分析法GB/T21839预应力混凝土用钢材试验方法GB/T22315金属材料弹性模量和泊松比试验方法GB/T26253塑料薄膜和薄片水蒸气透过率的测定红外检测器法GB/T30776胶粘带拉伸强度与断裂伸长率的试验方法GB/T32370胶粘带长度和宽度的测定CJ/T297桥梁缆索用高密度聚乙烯护套料NB/T47013.4承压设备无损检测第4部分：磁粉检测XF/T714构件用防火保护材料快速升温耐火试验方法YB/T4130耐火材料导热系数试验方法（水流量平板法）YB/T4306钢铁及合金氮含量的测定惰性气体熔融热导法3术语和定义下列术语和定义适用于本文件。3.1锌-铝合金镀层钢丝zinc-aIuminumalloycoatedsteeIwire表面热镀锌-铝合金镀层的钢丝。3.2索体bundleofparalIelwires将一定数量钢丝呈正六边形或缺角六边形紧密排列，经同心左向扭绞，并在外层包覆高密度聚乙烯护套的钢丝束。3.3锚具anchorage将索体拉力传递给结构的连接部件。3.4弹性模量elasticmodulus斜拉桥平行钢丝拉索在弹性变化范围内轴向拉伸应力与轴向拉伸应变的比例系数。3.5拉弯疲劳性能tensionbendingfatigueperformance斜拉索在同时承受拉伸与弯曲两种荷载条件下的抗疲劳性能。3.6钢丝标准抗拉强度WirestandardtensiIestrength钢丝拉断前承受的最大标称拉应力。3.7索力cableforce作用在斜拉索上的轴向拉伸荷载。3.8公称破断索力nominaIbreakingforceofthecable索体钢丝束内的钢丝公称截面积之和与钢丝标准抗拉强度的乘积。3.9斜拉桥平行钢丝拉索效率系数efficiencyfactorofstaycables实测平行钢丝拉索最大破断索力与公称破断索力之比值。3.10斜拉索长度Iengthofstaycable梁、塔端锚垫板外端面之间的距离。4符号下列符号适用于本文件。A索体钢丝束的公称截面积，单位为平方毫米(mn?).B锚杯外径，单位为毫米(mm)；C锚圈外径，单位为毫米(mm)；D预埋管尺寸，单位为亳米(mm)；E弹性模量，单位为兆帕(MPa)；F拉弯疲劳试验时施加于拉索的横向力，单位为千牛(kN)；fpk索体钢丝标准抗拉强度，单位为兆帕(MPa)；H锚圈高度，单位为亳米(mm)；1.co斜拉桥平行钢丝拉索设计基准温度下的无应力长度，单位为米(m)；1.CP斜拉桥平行钢丝拉索承受拉力Pl时的长度，单位为米(m)；1.s锚杯长度，单位为毫米(mm)；L斜拉桥平行钢丝拉索长度允许偏差，单位为米(m)；Lp斜拉桥平行钢丝拉索对应于Pi、P2下的长度变化值，单位为米(m)；M锚具质量，单位为千克(kg);Pb斜拉桥平行钢丝拉索公称破断索力，单位为千牛(kN)；Pi斜拉桥平行钢丝拉索弹性模量检测时的起始张拉力，单位为千牛(kN)；P2斜拉桥平行钢丝拉索弹性模量检测时的终止张拉力，单位为千牛(kN)；to斜拉桥平行钢丝拉索设计基准温度，由设计确定，单位为摄氏度(C)；斜拉桥平行钢丝拉索线膨胀系数，为1.2x10-5。Cz斜拉桥平行钢丝拉索效率系数；疲劳试验的应力幅值，单位为兆帕(MPa)；单根钢丝直径，单位为亳米(mm)。5结构、型号与规格5.1结构5.1.1总体结构斜拉桥平行钢丝拉索（简称斜拉索）由索体和锚具（锚杯、锚圈、连接筒）等部件组成，斜拉索结构示意见图U3-连接筒;4索体。标引序号说明:1一锚杯；2锚圈；图1斜拉索结构示意图5.1.2索体标引序号说明：1钢丝；2高强聚酯纤维带：3内层黑色高密度聚乙烯护套:4-外层彩色高密度聚乙烯护套：5抗风雨振构造示意（也可为压花）。图2常规斜拉索索体断面结构示意图5.1.2.2根据客户要求，可在斜拉索外缠绕聚氟乙烯胶带，其索体断面示意见图3。标引序号说明：I-钢丝；2高强聚酯纤维带：3黑色高密度聚乙烯护套;5. 1.2. 3根据客户要求,示意见图4。5抗风雨振构造示意（根据需要增加）。外缠绕聚氟乙烯胶带斜拉索索体断面结构示意图可在斜拉索内设置抗火带，抗火结构及抗火要求见附录G,抗火拉索索体断面标引序号说明：1钢丝：2高强聚酯纤维带;3抗火带；4内层黑色高密度聚乙烯护套：5外层彩色高密度聚乙烯护套：6抗风雨振构造示意（也可为压花）。图4内置抗火带斜拉索索体断面结构示意图5.1.3锚具5. 1.3.1斜拉索锚固结构为冷铸锁头锚，采用螺纹调整拉索长度，其组成部件包括锚杯、锚圈、盖板、分丝板、连接筒等。6. 1.3.2斜拉索两端宜安装锚具保护罩。7. 1.3,3梁端预埋钢管端采用锥形斜拉索防护罩和密封罩。5.1.34斜拉索锚具结构根据是否设置球面副以及其形式分为A类、B类和C类，A类斜拉索锚具结构不设置球面副，B类斜拉索锚具设置球面副，球面副由球面锚圈及球面垫板组成，C类斜拉索锚具设置球面副，球面副由球面支座和球面垫板组成。在梁和塔中使用有所不同，详见图5图10。标引序号说明:1盖板；2分丝板：3锚圈；4-锚杯：5锚垫板6-预埋钢管；7连接筒组件8密封组件；9索体：10减振瑞：11一斜拉索防护罩12斜拉索密封罩：13-锚具保护罩（也可为抗火型锚具保护罩）；14一冷铸锚固填料：15密封填料。图5A类斜拉索梁端锚具结构示意图标引序号说明: I-盖板：2分丝板； 3-球面锚圈； 4-球面垫板： 5锚垫板；6锚杯；7预埋钢管：8连接筒组件；9密封组件；10索体；11减振器；12斜拉索防护罩;13斜拉索密封罩；14锚具保护罩（也可为抗火型锚具保护罩）;15冷铸锚固填料：16密封填料。图6B类斜拉索梁端锚具结构示意图标引序号说明:1盖板；2分丝板：3锚圈；4球面副：5锚垫板；6锚杯；7预埋钢管；8连接筒组件9密封组件；10索体：11减振器；12斜拉索防护罩;13斜拉索密封器：14锚具保护罩（也可为抗火型锚具保护罩:15冷铸锚固填料：16密封填料。图7C类斜拉索梁端锚具结构示意图9索体；10锚具保护器：H冷铸锚固填料: 12密封填料。标引序号说明:I-盖板；2分丝板；3锚圈；4锚杯；5锚垫板；6预埋钢管：7连接筒组件:8密封组件；图8A类斜拉索塔端锚具结构示意图11锚具保护罩：12冷铸锚固填料:13密封填料。标引序号说明:1盖板；2分丝板：3球面锚圈；4球面垫板：5锚垫板；6锚杯：7预埋钢管；8连接筒组件;9一密封组件：10索体；图9
