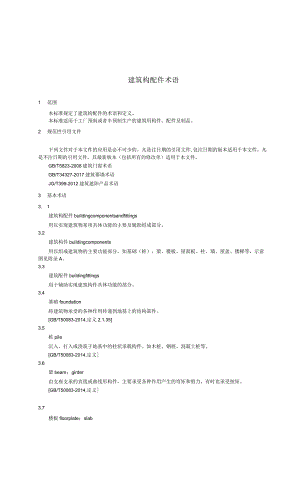

建筑构配件术语.docx
建筑构配件术语1 范围本标准规定了建筑构配件的术语和定义。本标准适用于工厂预制或者半预制生产的建筑用构件、配件及制品。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5823-2008建筑门窗术语GB/T34327-2017建筑幕墙术语JG/T399-2012建筑遮阳产品术语3 基本术语3. 1建筑构配件buiIdingcomponentsandfittings用以实现建筑物某项具体功能的主要及辅助组成部分。3.2建筑构件buiIdingcomponents用以组成建筑物的主要功能部分，如基础（桩）、梁、楼板、屋面板、柱、墙、屋盖、楼梯等，示意图见附录A。3.3建筑配件buiIdingfittings用于辅助实现建筑构件具体功能的部分。3.4基础foundation将建筑物承受的各种作用传递到地基上的结构部件。GB/T50083-2014,定义2.1.353.5桩piIe沉入、打入或浇筑于地基中的柱状承载构件。如木桩、钢桩、混凝土桩等。GB/T50083-2014,定义3.6梁beam；girder由支座支承的直线或曲线形构件，主要承受各种作用产生的弯矩和剪力，有时也承受扭矩。GB/T50083-2014,定义3.7楼板floorplate；slab直接承受楼面荷载的板。GB/T50083-2014,定义3.8屋面板roofplate；roofboard；roofslab直接承受屋面荷载的板。GB/T50083-2014,定义3.9柱coIumn竖向直线构件，主要承受各种作用产生的轴向压力，有时也承受弯矩、剪力或扭矩。GB/T50083-2014,定义2.2.53.10墙waII竖向平面或曲面构件，主要承受各种作用产生的中面内的力，有时也承受中面外的弯矩和剪力。GB/T50083-2014,定义3.11屋盖roofsystem在房屋顶部，用以承受各种屋面作用的屋面板、橡条、屋面梁或屋架及支撑系统组成的部件或以拱、网架、薄壳和悬索等大跨空间构件与支撑边缘构件所组成的部件的总称。分平屋盖、坡屋盖、拱形屋盖等。GB/T50083-2014,定义3.12楼梯stair由包括踏步板、栏杆的梯段XX台组成的沟通上下不同楼面的斜向部件。分板式楼梯、梁式楼梯、悬挑楼梯和螺旋楼梯等。GB/T50083-2014,定义3.13消能减震装置energydissipationandearthquakeresponsereductiondevice利用特制减震构件或耗能装置,使之在地震时大量耗散进入结构体系的能量以减轻结构所受的地震作用的装置。注：改写GB/T50083-2014,定义2.10.52。3.14隔震装置isolator)device对各种安装于建筑中的阻断地震能量向上传播的支座的总称。GB/T50083-2014,定义53.15建筑门窗windowsanddoors建筑中围蔽墙体XX或分隔建筑内外场所，可起采光、通风、防火、供人或运输设备进出等功能的建筑部件的总称。3.16建筑幕墙cuitainwaII幕墙由面板与支承结构体系组成，具有规定的承载能力、变形能力和适应主体结构位移能力，不分担主体结构所受作用的建筑外围护墙体结构或装饰性结构。GB/T34327-2017,定义2.11. 17建筑遮阳solarshading安装在建筑物上，用以遮挡或调节进人室内太阳光的装置，通常由遮阳材料、支撑构件、调节机构等组成。注:改写JG/T399-2012,定义2.1。3. 18装饰装修制品decorationproducts为保护建筑物的主体结构、完善建筑物的使用功能和美化建筑物所采用的对建筑物的内外表面及空间进行处理的工厂化生产，现场装配化施工的功能产品或产品组合。4基础（桩）4.1 预制混凝土桩4. 1.1预制混凝土方桩precastconcretesquarepile截面呈方形的在工厂或施工现场预先制作的桩。常见的有混凝土实心方桩、先张法预应力混凝土空心方桩等。4. 1.2预制混凝土管桩precastconcretepipepile截面呈圆形的在工厂或施工现场预先制作的桩。常见的有先张法预应力混凝土空心管fit、先张法预应力混凝土竹节桩、预制混凝土薄壁钢管桩等。4. 1.3预制混凝土板桩precastconcreteslabpiIe截面呈长方形或U形，厚度与宽度比例较小的在工厂或施工现场预先制作的桩。4.2钢板桩4. 2.1冷弯钢板桩coldrolledsteeIsheetpiling对带钢进行连续转弯变形，形成截面为Z形、U形、帽形或其他形状，并能通过两侧锁口或弯边交互联接的建筑地基基础用型钢。JG/T196-2018,术语和定义3.14.2.2热轧钢板桩hotrolledsteeIsheetpiling对钢坯加热，经轧机轧制而成，截面为Z形、U型、直线形、H形或其他形状，并能通过两侧锁口或连接件交互联接的建筑地基基础用型钢。JG/T196-2018,术语和定义3.25梁5.1 通用术语5. 1.1组合梁compositebeam由两种或两种以上材料组合而成并整体受力的梁，如钢骨混凝土梁和钢-混凝土组合梁等。5. 1.2过梁IinteI设置在门窗或孔洞顶部，用以传递其上部荷载的梁。GB/T50083-2014,定义3.2.215. 1.3墙梁waIIbeam主要承受建筑外围护墙体自重和风荷载等的骨架梁。5. 1.4吊车梁cranegirder承受吊车轮压所产生的竖向荷载和纵、横向水平荷载并考虑疲劳影响的梁。GB/T50083-2014,定义3.2.225.2预制混凝土梁5.2.1预制等截面梁precastconcreteuniformcross-sectionbeam在工厂或施工现场预先制作成型的沿杆件纵轴方向横截面尺寸不变的梁。常见的有矩形、T形、I形、倒T形梁等。5.2.2预制变截面梁precastconcretenon-uniformcross-sectionbeam在工厂或施工现场预先制作成型的沿杆件纵轴方向横截面尺寸变化的梁。常见的有鱼腹梁（两头矮,中间高）、拱形梁（中间矮，两端高，类似拱形）等。5.2.3预制预应力梁precastprestressedconcretebeam采用先张法或后张法工艺生产的在工厂或施工现场预先制作成型，主要用于传递水平荷载至竖向结构的细长形状混凝土构件。5.3木梁5.3.1结构复合木梁structureIcompositeIumberbeam采用结构复合木材加工而成的木梁。包括旋切板胶合木梁、平行木片胶合木梁、层叠木片胶合木梁、定向木片胶合木梁，以及其他具有类似特征的复合木梁。5.3.2胶合木梁gluedlaminatedtimberbeam层板胶合木梁采用层板胶合木制作成型的梁。5.3.3木组合梁built-upbeam由多个规格材或复合材组成的整体受力木梁。5. 3.4原木梁logbeam由树干经简单加工而成的木梁。6. 3.4.1地板梁groundfloorbeam支承一楼地面板和地面搁栅的水平梁，是构成一楼地面楼盖的主要构件，一般由地板短柱支撑。注：改写GB50005-2017,条文说明7.1.1»7. 3.4.2横架梁colIartiebeam二层及二层以上楼面板下与柱子连接形成整体的横向构件。注：改写GB50005-2017,条文说明7.LG8. 楼板、屋面板8.1 预制混凝土楼板、屋面板6.1.1预应力混凝土屋面板prestressedconcretehousepaneIs采用预应力预制成型的混凝土屋面板。6.1.2叠合板COmPOSiteplate在预制混凝土板上配筋并在其上部浇筑一定高度混凝土所形成的整体楼板。6.1.3预应力混凝土空心板prestressedconcretehoilowslab由支座支承的平面尺寸大而厚度相对较小的平面空心构件，主要承受各种作用产生的弯矩和剪力。可作为楼板或屋面板。6.1.4预应力混凝土T形板prestressedconcreteT-pIates截面为T形的预制预应力板状构件，可作为楼面板或屋面板。当采用单个T形截面，称之为“单T板”；当采用两个相同T形截面并列，称之为“双T板”。6. 1.5预应力带肋混凝土叠合板prestressedribbedconcreteIaminate由底板和肋组成的预制预应力板状构件。主要承受各种作用产生的弯矩和剪力。可作为楼板或者屋面板。6.2 组合楼板,屋面板6.3 .1组合楼板COmPOSiteslab楼承板与混凝土整体受力的楼板。6.2.2楼承板deck在混凝土楼板浇筑阶段可以作为模板，使用中与混凝土共同受力的金属底板。6.2.3钢筋桁架楼承板steeI-bartrussdeck钢筋与底板通过电阻电焊连接成整体的组合承重板。JG/T368-2012,术语和定义3.46.2.4钢筋桁架楼承板组合楼板compositesIabwithsteeIbartrussdeck钢筋桁架楼承板上浇筑混凝土形成的组合楼板。6.2.5压型钢板profiledsteeIsheet将涂层板或镀层板经辐压冷弯，沿板宽方向形成波形截面的成型钢板。GB/T12755-2008,术语和定义4.16. 2.6压型钢板组合楼板COmPoSiteslabwithprofiledsteeIsheet压型钢板上浇筑混凝土形成的组合楼板。GB/T51232-2016,术语2.0.286.3木楼板、屋面板6.3.1木基结构板楼板floorofwood-basedstructuralpaneIs木基结构板与规格材搁栅、工字型木搁栅或楼盖桁架等构件组成可承受竖向荷载并传递水平荷载的楼板。6.3.2重型木结构楼板masstimberfloor木层板采用胶合、钉接或销接等连接方式制作而成的木楼板。6.3.2.1层板胶合木楼板gluedlaminatedtimberfloor将木层板沿宽面方向胶合制作而成的楼板。注：主要用作单向板。6.3.2.2机械连接层板木楼板floorofdimensionIumberarrangededgewise将木层板竖向紧密铺设，通过钉或插销连接而成的楼板。包括钉接层板木楼板(NLT)、销接层板木楼板(DLT)等。注：荷载垂直于层板厚度方向，主要用作单向板。6.3.2.3正交胶合木楼板Cross-Iaminatedtimberfloor采用正交胶合木制作而成的楼板。注：可用作单向板或双向板。7.1通用术语7.1.1抗风柱wind-resistantcoIumn为承受风荷载而在房屋山墙处设置的柱。GB/T50083-2014,定义3.2.297.1.2组合柱compositecolumn由两种或两种以上材料组合而成并整体受力的柱。如钢骨混凝土柱、钢管混凝土柱等。7.2预制混凝土柱7.2.1
