GZ067 智能节水系统设计与安装赛项正式赛卷模块B 评分标准-2023年全国职业院校技能大赛赛项正式赛卷.docx

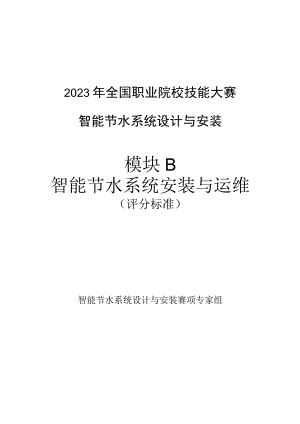

2023年全国职业院校技能大赛智能节水系统设计与安装模块B智能节水系统安装与运维（评分标准）智能节水系统设计与安装赛项专家组2023年全国职业院校技能大赛智能节水系统设计与安装模块B智能节水系统安装与运维评分册场次评分裁判：2023年全国职业院校技能大赛智能节水系统设计与安装赛项智能节水系统安装与运维评分表选手工位：开始时间：结束时间：日期：2023年一月日（上、下）午Bh智能节水系统的安装（30分）Bl-I泵站供水系统的安装连接（5分）裁判未签字不得分序号项目评分标准分值得分1自吸泵管路安装完成1 .安装正确得0.5分2 .管箍固定得0.2分，一处扣0.02分0.72电动调节阀安装1 .正确安装得0.1分2 .方向正确得0.05分3 .安装不歪斜得0.05分0.23电磁阀安装1 .正确安装得0.1分2 .方向正确得0.05分3 .安装不歪斜得0.05分0.24数字压力表安装1 .两个压力表正确安装得0.2分2 .方向正确得0.1分3 .安装不歪斜得0.1分0.45橡胶软接头安装1 .正确安装得0.1分2 .四个抱箍平齐得0.05分，错一处扣0.02分3 .四个抱箍方向一致得0.05分，错一处扣0.02分0.26温度传感器安装1 .正确安装得0.1分2 .用胶带固定牢固得0.1分0.27多级离心泵管路安装完成1 .安装正确得0.5分2 .管箍固定得0.2分，一处扣0.02分0.78手动活接球阀安装1.正确安装得0.1分0.22 .方向正确得0.05分，错误不得分3 .安装不歪斜得0.05分9Y型过滤器安装1 .正确安装得0.1分2 .方向正确得0.05分，错误不得分3 .安装不歪斜得0.05分0.210电动调节阀安装1 .正确安装得0.1分2 .方向正确得0.05分，错误不得分3 .安装不歪斜得0.05分0.211电磁阀安装1 .正确安装得0.1分2 .方向正确得0.05分，错误不得分3 .安装不歪斜得0.05分0.212橡胶软接头安装1 .正确安装得0.1分2 .四个抱箍平齐得0.05分，错一处扣0.02分3 .四个抱箍方向一致得0.05分，错一处扣0.02分0.213数字压力表安装1 .三个压力表安装正确得0.3分2 .三个压力表方向正确得0.3分0.614温度传感器安装1 .正确安装得0.1分2 .用胶带固定牢固得0.1分0.215振动传感器安装1.正确安装得0.1分2.去掉断瓷片得0.05分3.固定牢固得0.0.05分0.216止回阀安装L正确安装并装弹簧得0.1分2.方向朝向正确得0.1分,错误不得分0.217清除污物和杂质完成的得满分，否则为0分。0.2小计：评分裁判签字：B1-2过滤施肥系统的安装连接（5分）裁判未签字不得分序号项目评分标准分值得分1主体管路安装1.安装正确得0.8分2.管箍固定得0.2分，一处扣0.02分1.02手动阀门安装1 .正确安装得0.1分2 .方向正确得0.05分，错误不得分3 .安装不歪斜得0.05分0.23电磁阀安装1 .正确安装得0.1分2 .方向正确得0.05分3 .安装不歪斜得0.05分0.24数字压力表安装1 .两个压力表正确安装得0.2分2 .方向正确得0.1分3 .安装不歪斜得0.1分0.45超声波流量计安装1 .正确安装得0.1分2 .表盘方向朝正上方正确得0.1分0.26持压阀安装1 .正确安装得0.1分2 .方向端正得0.05分3 .安装不歪斜得0.05分0.27Y型过滤器安装1 .正确安装得0.1分2 .方向正确得0.05分，错误不得分3 .安装不歪斜得0.05分0.28离心过滤器安装1 .正确安装得0.1分2 .安装不歪斜得0.1分0.29过滤器安装1 .叠片过滤器安装一个得0.1分2 .网式过滤器安装一个得0.1分3 .方向正确得0.1分0.310管道过滤器安装1.正确安装得0.1分2.安装不歪斜得0.1分0.211排气阀安装1 .两个排气阀安装完成得0.2分2 .方向朝向正确得0.2分，错误得00.4分12施肥器安装1 .正确安装得0.1分2 .安装不歪斜得0.1分0.213PH传感器安装1 .正确安装得0.1分2 .接口缠绕生料带得0.1分0.214回水管路安装1 .安装正确得0.3分2 .管箍固定得0.1分，一处扣0.05分0.415离心过滤器及回水管排水管路安装1 .安装正确得0.3分2 .管路牢固，横屏竖直得0.2分，一处扣0.05分0.516清除污物和杂质0.2小计：评分裁判签字：B1-3田间灌溉系统的安装连接（10分）裁判未签字不得分序号项目评分标准分值得分1进水管路安装1 .安装正确得2.3分2 .三处管路尺寸正确得0.9分，一处扣0.3分。3 .管箍固定得0.9分，一处扣0.1分3.92电磁阀门安装1 .三个安装完成得。15分2 .方向正确得0.05分，错误一处扣0.02分0.23进排气阀安装1 .三个安装完成得0.15分2 .方向正确得0.35分，错误一处扣0.15分0.54调压阀安装1 .三个安装完成得0.15分2 .方向正确得0.05分，错误一处扣0.02分0.25数字压力表安装1.三个安装完成得0.15分0.22.方向正确得0.05分，错误一处扣0.02分6土壤多参数传感器安装1.安装位置正确得0.1分0.17移动喷灌系统安装1 .管路安装完成得0.1分2 .喷头安装得0.05分3 .安装过固定孔得0.05分0.28微喷灌系统安装1 .三管路安装正确完成得0.9分2 .九个喷头安装得0.9分3 .管道固定平行得0.3分2.19滴灌系统安装1 .三管路安装正确完成得0.9分2 .十个喷头安装得0.3分3 .管道固定平行得0.3分1.510渗灌系统安装1 .三管路安装正确完成得0.6分2 .管道固定平行得0.3分0.9小计：评分裁判签字：B2电气线路的连接（5分）裁判未签字不得分序号项目评分标准分值得分1多级离心泵线路的连接线路连接正确得分0.152自吸泵线路的连接线路连接正确得分0.153潜水泵线路的连接线路连接正确得分0.154电磁阀线路连接线路连接正确得分0.155电动调节阀线路连接线路连接正确得分0.156航空插头线路连接线路连接正确得分0.157系统总电源线的连接线路连接正确得分0.158数字压力表线路的连接线路连接正确得分0.159PH传感器线路的连接线路连接正确得0.1分线路过孔得0.05分0.1510电导率传感器线路的连接线路连接正确得0.1分0.15线路过孔得0.05分11超声波水表传感器线路的连接线路连接正确得分0.1512土壤多参数传感器线路的连接线路连接正确得分0.1513大气四合一传感器线路的连接线路连接正确得分0.1514液位传感器线路的连接线路连接正确得分0.1515温度传感器线路的连接线路连接正确得分0.1516转速传感器线路的连接线路连接正确得分0.1517振动传感器线路的连接线路连接正确得分0.1518PLC及其外围线路的连接1.20根线，线路连接正确得L3分2 .线路工艺0.5分，放线太长，或者工艺不美观，一处扣0.02分，扣完为止3 .号码管0.5分，太长、方向错误或者未书写，一处扣0.02分，扣完为止2.319通讯线路的连接线路连接正确得分0.15小计：评分裁判签字：B3仪表参数的设置（5分）序号项目评分标准分值得分1电机调速器参数设置详见B3T电机调速器参数设置评分表0.32电动调节球阀参数设置详见B3-2电动调节球阀参数设置评分表0.53物位仪参数设置详见B3-3物位仪参数设置评分表0.34PH仪的设置与标定详见B3-4PH仪的设置与标定评分表2.15变频器参数设置详见B3-5变频器参数设置评分表0.76触摸屏设置详见B3-6触摸屏设置评分表0.257电导率仪表设置详见B3-7电导率仪表设置评分表0.458PLC端口定义表详见B3-8PLC端口定义表评分表0.4小计：评分裁判签字：B3-1电机调速器参数设置评分表（0.3）裁判未签字不得分序号参数要求评分标准分值得分1F-Ol21.参数填写正确，得0.04分2.参数设置正确得0.06分0.12F-023L参数填写正确，得0.04分2.参数设置正确得0.06分0.13F-062L参数填写正确，得0.04分2.参数设置正确得0.06分0.1小计：评分裁判签字：B3-2电动调节球阀参数设置评分表（0.5）裁判未签字不得分序，；参数要求评分标准分值得分1控制通道4To20mA参数设置正确得分0.12采样周期0.2s参数设置正确得分0.13控制方向正作用参数设置正确得分0.14无控制命令设置保持当前阀门开开度参数设置正确得分0.15死区设置0.5%参数设置正0.1确得分小计：评分裁判签字：B3-3物位仪参数设置评分表(0.3分)裁判未签字不得分痂号参数要求评分标准分值得分1安装高度650-660mmL参数填写正确，得0.03分，未写单位扣0.02分2.参数设置正确得0.020.052高度单位m设置正确得分0.053仪表设置以用户身份1.参数设置正确得0.050.054水箱液体高度55OmmL参数填写正确，得
