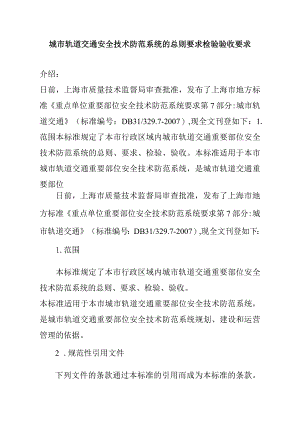

城市轨道交通安全技术防范系统的总则要求检验验收要求.docx

城市轨道交通安全技术防范系统的总则要求检验验收要求介绍：日前，上海市质量技术监督局审查批准，发布了上海市地方标准重点单位重要部位安全技术防范系统要求第7部分:城市轨道交通（标准编号：DB31/329.7-2007）,现全文刊登如下：1.范围本标准规定了本市行政区域内城市轨道交通重要部位安全技术防范系统的总则、要求、检验、验收。本标准适用于本市城市轨道交通重要部位安全技术防范系统，是城市轨道交通重要部位日前，上海市质量技术监督局审查批准，发布了上海市地方标准重点单位重要部位安全技术防范系统要求第7部分:城市轨道交通（标准编号：DB31/329.7-2007）,现全文刊登如下：1.范围本标准规定了本市行政区域内城市轨道交通重要部位安全技术防范系统的总则、要求、检验、验收。本标准适用于本市城市轨道交通重要部位安全技术防范系统，是城市轨道交通重要部位安全技术防范系统规划、建设和运营管理的依据。2 .规范性引用文件下列文件的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB2894安全标志GB10408.1入侵探测器第1部分：通用要求GB10408.3入侵探测器第3部分：室内用微波多普勒探测器GB10408.4入侵探测器第4部分：主动红外入侵探测器GB10408.5入侵探测器第5部分：室内用被动红外入侵探测器GB10408.6微波和被动红外复合入侵探测器GB10408.8振动入侵探测器GB12268危险货物品名表GB12663防盗报警控制器通用技术条件GB15209磁开关入侵探测器GB17565防盗安全门通用技术条件GB18871电离辐射防护与辐照源安全基本标准GB50157地铁设计规范GB50198-1994民用闭路监视电视系统工程技术规范GB50348-2004安全防范工程技术规范GB50394入侵报警系统工程设计规范GB50395视频安防监控系统工程设计规范GA27文物系统博物馆风险等级和安全防护级别的规定GA/T72楼寓对讲系统及电控防盗门通用技术条件GA/T74安全防范系统通用图形符号GA/T75安全防范工程程序与要求GA/T269黑白可视对讲系统GA308安全防范系统验收规则GA/T367视频安防监控系统技术要求GA/T368入侵报警系统技术要求GA/T394出入口控制系统技术要求GA/T644电子巡查系统技术要求DB31/295安全技术防范监控用硬盘录像机通用技术要求DB31/321防盗防火安全门通用技术条件3 ,术语和定义下列术语和定义适用于本标准。3.1 城市轨道交通城市地铁、轻轨、单轨、自动导向、磁浮等轨道交通的总称。4.总则4.1 城市轨道交通重要部位应设计安装安全技术防范系统，系统的建设应纳入城市轨道交通工程总体规划，并进行综合设计、同步施工、独立验收，同时交付使用。4.2 城市轨道交通重要部位安全技术防范系统的设计原则应符合GB50348-2004第3章的规定，并应根据表1的要求设置安全技术防范系统。4.3 城市轨道交通的安全技术防范系统设计、施工程序应符合GA/T75的规定。4.4 城市轨道交通的文物系统博物馆风险等级和安全防护级别要求应符合GA27的规定。4.5 安全技术防范系统中应用的产品，应符合国家标准、行业标准、地方标准，以及公安管理部门的有关规定。表1城市轨道交通重要部位安全技术防范设施基本配置序号项目安装区域或覆盖范围配置要求1视频安防监控系彩色摄像机车站车站与外界相通的出入口强制2车站与外界相通的出入口外15m范围内公共区域强制3车站通向其他区域的人行通道推荐4车站内的站厅层、站台层及人行（含楼梯、自动扶梯）通道强制5检票出入口强制6电梯轿厢内推荐7统售票亭、自动售票机处和客户服务中心强制89车站控制室、设备机房出入口强制编码（收款）室出入口强制1O111213141516地下车站内列车隧道出入口推荐列车各节车厢内强制车辆段、停车场与综合基地信号楼出入口强制办公楼（院）出入口推荐办公楼（院）内主要通道、制高点、周界围墙推荐地下机动车库出入口强制抢险救援物资、重要配件仓库出入强制17调度室内强制18特种车辆停车库出入口强制192O列车检查库、检修静调库、洗车库、镇轮库推荐安防中心控制室、安防分控室、运营控制中心调度厅强制21地面列车隧道出入口强制续表122人脸识别装置安防分控室强制无线图2像车站与列车之间强制3传输装置24控制与显示装置车站、车辆段、停车场与综合基地安防中心控制室、安防分控室、车站控制室强制25列车列车驾驶室或车厢推荐26记录装置车站设备机房强制27车辆段、停车场与综合基地安防分控室强制28列车列车驾驶室或车厢推荐29入侵报警系统入侵探测器计算机信息中心、编码（收款）室强制3O财务室、保险箱存放处强制31安防分控室推荐32基地信号楼、档案资料室、列车停车库、抢险救援物资、重要配件仓库强制33基地办公楼（院）、周界围墙强制34轨道沿线高架支柱、轨道地面沿线强制强制3536紧急报警装置车站控制室、编码（收款）室、售票亭安防分控室和有人值守的固定安全检查点强制37各节列车车厢内强制38车辆段、停车场及综合基地安防中心控制室、安防分控室、警卫室强制39防盗报警控制器安防分控室、车站控制室、列车驾驶室强制4O周界报警图形显安防中心控制室、安防分控室强制示装置生物、刷出卡入识车站控制室、运营控制中心调度厅、编码4别（收款）室、环控室、设备机房、安防中强制1控或心控制室、安防分控室制对系讲统装置续表142档案资料室、计算机房、抢险救援物资、重要配件仓库强制43电话来电号码显示话务台、对外公开服务、咨询的电话强制44讯系统来电通话记录对外公开服务、咨询的电话强制45电子巡查系统基地信号楼、加油站、机动车库、档案库、资料室、列车停车库、检修库、静调库、抢险救援物资及重要配件仓库强制46固定式探测仪地下车站出入口、通道、站厅层、站台层强制便放携射4性式地下车站安防分控室强制7物探测品仪,J气测象4系传地下车站出入口、通道、站厅层、站台层强制8统感器监4控地下车站安防分控室或地下车站设备机强制9装房置5O显示装置安防中心控制室、安防分控室、车站控制室强制记5录地下车站设备机房强制1装置5固地下车站出入口、通道、站厅层、站台层强制2定式5毒探各节列车车厢强制3气测仪库IA便测携系5统式地下车站安防分控室强制4探测仪55气象传感器地下车站出入口、通道、站厅层、站台层强制监5控地下车站安防分控室或地下车站设备机强制6装房置显5示安防中心控制室、地下车站安防分控室、强制7装车站控制室置记5录地下车站设备机房强制8装置固易定5燃式车站出入口、通道、站厅层、站台层、自推荐9易探动扶梯、检票出入口及各节列车车厢内爆测化仪学便物携品6探式安防分控室强制O测探测系仪统便携6式安防分控室强制O探测仪61监测装置地下车站控制室或地下车站设备机房推荐显6示安防中心控制室、地下车站安防分控室、推荐2装车站控制室置记6录地下车站设备机房推荐3装置X射枪线支安弹6药全车站检票入口推荐4探检查测装装置置固定65式探站厅层、站台层、车厢内检票出入口及各节列车推荐测仪便66炸药探测系统携式探测仪安防分控室强制67监测装地下车站控制室或地下车站设备机房推荐置显68示装安防中心控制室、车站控制室地下车站安防分
