TIG与MIG焊接的区别和各自特点.docx

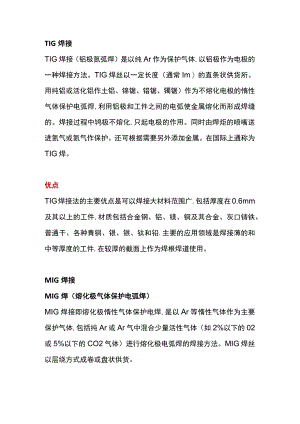

TIG焊接TIG焊接（铝极氮弧焊）是以纯Ar作为保护气体,以铝极作为电极的一种焊接方法。TIG焊丝以一定长度（通常Im）的直条状供货所。用纯铝或活化铝作土铝、锦锯、错锯、镯锯）作为不熔化电极的惰性气体保护电弧焊,利用铝极和工件之间的电弧使金属熔化而形成焊缝的。焊接过程中鸨极不熔化,只起电极的作用。同时由焊炬的喷嘴送进氮气或氮气作保护。还可根据需要另外添加金属。在国际上通称为TIG焊。优点TIG焊接法的主要优点是可以焊接大材料范围广.包括厚度在0.6mm及其以上的工件,材质包括合金钢、铝、镁、铜及其合金、灰口铸铁、普通干、各种青铜、银、银、钛和铅.主要的应用领域是焊接薄的和中等厚度的工件,在较厚的截面上作为焊根焊道使用。MIG焊接MIG焊（熔化极气体保护电弧焊）MIG焊接即熔化极惰性气体保护电焊,是以Ar等惰性气体作为主要保护气体,包括纯Ar或Ar气中混合少量活性气体（如2%以下的02或5%以下的CO2气体）进行熔化极电弧焊的焊接方法。MIG焊丝以层绕方式成卷或盘状供货。这种焊接方法是利用连续送进的焊丝与工件之间燃烧的电弧作热源,由焊炬嘴喷出的气体来保护电弧进行焊接的。熔化极气体保护电弧焊通常用的保护气体有氮气,氮气,二氧化碳气或这些的混合气体。以氨气或氮气为保护气时称为熔化极惰性气体保护电弧焊（在国际上称为MIG焊）；以惰性气体与氧化性气体（氧气,二氧化碳）的混合气为保护气时,或以二氧化碳气体或二氧化碳+氧气的混合气体为保护气时,统称为熔化极活性气体保护电弧焊（在国际上称为MAG焊）。熔化极气体保护电弧焊的主要优点是可以方便的进行各种位置的焊接,同时也具有焊接速度较快,熔敷率较高的优点。熔化极活性气体保护电弧焊可适用于大部分主要金属的焊接,包括碳钢,合金钢。熔化极惰性气体保护电弧焊适用于不锈钢,铝,镁,铜,钛,镐及银合金。利用这种焊接方法还可以进行电弧点焊。焊接注意事项1、MIG焊接A,保护气体流量以20-25Lmin为宜；B,电弧长度一般控制在4-6mm左右；C,风的影响对焊接特别不利,当风速大于0.5ms时应采用防风措施;注意换气,避免对操作者的伤害；D,采用脉冲电弧电流,能获得安定的喷射电弧,特别适宜不锈钢、薄板、立焊、堆焊的焊接；E,请采用Ar÷2%02气体组合焊接超低碳不锈钢,不应用Ar与C02混合焊类钢；F,焊接时严格清除焊接处的油、锈、水份的杂质。2、TlG焊接A,保护气体流量要求：当焊接电流在IOo-200A之间时为7-12Lmin;:当焊接电流在200-300A之间时为12-15Lmin为宜。由于送气管的破损造成保护气体混有湿空气,对焊接接头的性能是有影响的；B,铝极伸出长度相对喷嘴应尽可能短,电弧长度应以电弧长度一般控制在l4mm为准（焊接碳钢时为2-4mm;低合金钢及不锈钢焊接时为l-3mm）;C,当风速大于LOm/s时应采用防风措施;注意换气,避免对操作者的伤害；D,焊接时严格清除焊接处的油、锈、水份的杂质。E,建议采用陡降外特性的直流电源,锯极为正极。F,在焊接1.25%Cr以上的低合金钢时,背面也应进行保护。
