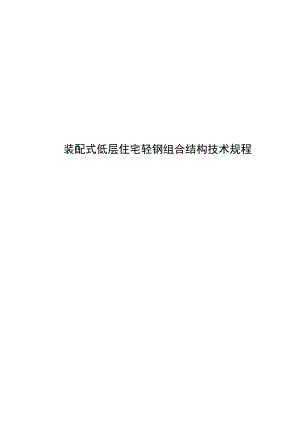

2022装配式低层住宅轻钢组合结构技术规程.docx

装配式低层住宅轻钢组合结构技术规程1总则12术语23材料63.1 钢材63.2 连接材料63.3 混凝土73.4 钢筋83.5 维护材料94基本规定105结构设计145.1 一般规定145.2 结构体系155.3 结构计算165.4 轻钢框架195.5 轻钢组合墙265.6 轻质墙板335.7 楼盖365.8 屋面375.9 地基基础385.10 防护396施工406.1 一般规定406.2 轻钢框架施工416.3 轻钢组合墙施工436.4 轻质墙板施工446.5 楼板施工456.6 屋面施工467质量验收487.1 一般规定4848错误!未定义书签。错误!未定义书签。7.2 质量验收本规程用词说明.引用标准名录Contents1 GeneralProvisions12 Terms23 Materials63.1 Steel63.2 Connection63.3 Concrete73.4 SteelReinforcement83.5 EnclosureMaterial94 BasicRequirements105 StructuralDesgin145.1 GeneralRequirements145.2 StructuralSystems155.3 StructuralAnalysis165.4 1.ightweightSteelFrame195.5 1.ightweightSteelCompositeWall265.6 1.ightweightWal!board335.7 Floors365.8 Roofs375.9 Foundations385.10 Protection396 Construction406.1 GeneralRequirements406.2 1.ightweightSteelFrame416.3 1.ightweightSteelCompositeWall436.4 1.ightweightWallboard446.5 Floors456.6 Roofs467 QualityAcceptance487.1 GeneralRequirements487.2 QualityAcceptance48ExplanationofWordinginThisStandard511.istofQuotedStandards521总则1.0.1为促进装配式轻钢组合结构体系在低层住宅中的应用，做到技术先进、安全适用、节能环保、经济合理、保证质量，制订本规程。【条文说明】1.0.1编制组进行了较系统的装配式低层住宅轻钢组合结构体系的抗震性能、抗火性能、热工性能、设计技术研究与工程实践。装配式低层住宅轻钢组合结构体系包括轻钢组合框架结构、轻钢组合墙结构、轻钢框架-组合墙结构，本标准主要给出了装配式低层住宅轻钢框架-组合墙结构的技术规定。研究表明：装配式轻钢框架-组合墙结构，采用了轻型钢管混凝土柱、轻钢混凝土剪力墙、高性能外围护墙体等新技术，结构构造可靠，装配施工简便，具有技术先进、安全适用、节能环保、经济合理、保证质量的技术特征，适应了装配式轻钢组合结构低层住宅发展的重大需求。1.0.2本标准适用于设防烈度8度及以下地区，3层及3层以下、层高不大于4m、檐口高度不大于IOm的装配式低层住宅轻钢组合结构设计、施工与质量验收。【条文说明】1.0.2考虑到目前量大面广的村镇低层住宅装配式结构体系发展以及城乡经济水平的差异，编制过程中考虑了低成本和安全适用仍是村镇住宅建造基本需求的现状,在部（构）件构造等方面的规定重点考虑了低层住宅结构受力的需求，故本条规定了主要适用于抗震设防烈度8度及以下地区，3层及3层以下、层高不超过4m、檐口高度不大于IOm的装配式低层住宅轻钢框架-组合墙结构的设计、施工与质量验收。1.0.3装配式轻钢组合结构低层住宅的设计、施工与质量验收除应符合本规程外，尚应符合国家现行有关标准的规定。2术语2.0.1低层住宅low-riseresidentialbuildings13层、层高不大于4m、檐口高度不大于IOm的住宅。【条文说明】2.0.1规定层高不大于4m主要考虑底层层高的需求和结构合理受力要求。2.0.2轻钢组合结构lightweightsteelcompositestructure轻钢组合框架结构、轻钢组合墙结构、轻钢框架-组合墙结构的统称。2.0.3轻钢框架lightweightsteelframe由小截面轻型钢管混凝土柱或轻型钢管柱或轻型H型钢柱与轻型H型钢梁构成的框架，包括柱贯通式轻钢框架和梁贯通式轻钢框架。【条文说明】2.0.3与现行行业标准轻型钢结构住宅技术规程JGJ209-2010规定的轻型钢框架为“由小截面的热轧H型钢、高频焊接H型钢、普通焊接H型钢或异形截面、冷轧或热轧成型的钢管等构件构成的纯框架或框架-支撑结构体系”相同，本标准的轻钢框架可作为承受全部竖向荷载和水平力的框架结构，也可作为轻钢框架-轻钢组合墙结构的一部分，承受部分竖向荷载和水平力。2.0.4轻钢组合框架结构lightweightsteelcompositeframestructure轻钢框架与轻钢组合楼盖构成的结构。2.0.5轻钢组合墙lightweightsteelcompositeshearwall组合墙、短肢组合墙、轻钢桁架轻混凝土剪力墙板、轻钢边框混凝土薄板夹芯聚苯剪力墙板的总称。【条文说明】2.0.5轻钢组合墙为本标准编制组研发的新型轻钢混凝土组合墙板，包括组合墙、短肢组合墙、轻钢桁架轻混凝土剪力墙板和轻钢边框混凝土薄板夹芯聚苯剪力墙板，每种轻钢组合墙包括多种构造形式。2.0.6组合墙compositeshearwall小截面轻型钢管混凝土或钢管或H型钢边框、截面高度与厚度之比大于10的混凝土剪力墙，或小截面轻型钢管混凝土或钢管或H型钢边框、内置钢筋支撑或轻钢支撑或薄钢板、截面高度与厚度之比大于10的混凝土剪力墙。【条文说明】2.0.6组合墙包括4种构造类型：轻钢边框混凝土剪力墙，轻钢边框内置钢筋支撑混凝土剪力墙，轻钢边框内置轻钢支撑混凝土剪力墙，轻钢边框内置薄钢板混凝土剪力墙。其中，第1、3、4种组合墙在现行行业标准组合结构设计规范JGJ138-2016中分别称为“型钢混凝土剪力墙”、“带钢斜撑混凝土剪力墙”和“钢板混凝土剪力墙”。参照现行行业标准高层建筑混凝土结构技术规程JGJ3-2010对短肢剪力崎的定义，考虑本标准结构特点，规定了组合墙截面高度与厚度之比大于10。2.0.7短肢组合墙short-limbcompositeshearwall小截面轻型钢管混凝土或钢管或H型钢边框、截面高度与厚度之比不小于5口不大于K）的混凝土剪力墙，或小截面轻型钢管混凝土或钢管或H型钢边框、内置轻钢支撑、截面高度与厚度之比不小于5且不大于10的混凝土剪力墙。【条文说明】2.0.7短肢组合墙包括2种构造类型：轻钢边框混凝土剪力墙，轻钢边框内置轻钢支撑混凝土剪力墙。在现行行业标准组合结构设计规范JGJ138-2016中，分别称为“型钢混凝土剪力墙”和“带钢斜撑混凝土剪力墙参照现行行业标准高层建筑混凝土结构技术规程JGJ32010对短肢剪力墙的定义，考虑本标准结构特点，规定了短肢组合墙的截面高度与厚度之比不小于5且不大于IOo2.0.8轻钢桁架轻混凝土剪力墙板IightWeightsteeltruss-lightweightconcreteshearwall冷弯薄壁型钢桁架与轻集料混凝土制成芯板并复合钢丝网水泥基纤维砂浆内、外叶板构成的结构、围护、保温复合墙板。【条文说明】208轻钢桁架轻混凝土剪力墙板布置在结构平面的周边，其底面与混凝土基础梁或基础连梁或轻钢框架梁螺栓连接，顶面和侧面分别与轻钢框架梁柱螺栓连接，与轻钢框架共同抵抗水平作用。2.0.9轻钢边框混凝土薄板夹芯聚苯剪力墙板IightWeightsteelframe-thinconcreteplatewithsandwichEPSshearwall由轻钢边框、钢丝网混凝土内叶薄板和外叶薄板及内、外叶薄板之间的带燕尾槽聚苯芯板构成的结构、围护、保温复合墙板。【条文说明】2.0.9轻钢边框混凝土薄板夹芯聚苯剪力墙板在结构中的布置及其与其周边构件的连接，与轻钢桁架轻混凝土剪力墙板相同。2.0.10轻钢组合墙结构lightweightsteelcompositeshearwallstructure由轻钢桁架轻混凝土剪力墙板和轻钢边框混凝土薄板夹芯聚苯剪力墙板作为剪力墙的剪力墙结构。2.0.11装配式轻钢框架-轻钢组合墙结构体系prefabricatedlightweightsteelframe-lightweightsteelcompositeshearwallstructuresystem装配式轻钢框架结构和轻钢框架轻钢组合墙结构的总称，简称装配式轻钢框架-组合墙结构体系。轻钢框架-轻钢组合墙结构包括轻钢框架组合墙结构、轻钢框架短肢组合墙结构、轻钢框架轻钢桁架轻混凝土剪力墙板结构和轻钢框架轻钢边框混凝土薄板夹芯聚苯剪力墙板结构。【条文说明】2.0.11轻钢框架-轻钢组合墙结构体系包括5种结构类型，除轻钢框架结构外，其余4种结构类型由轻钢框架和剪力墙板构成，剪力崎板与轻钢框架螺栓连接，轻钢框架承受竖向荷载和水平荷载（作用），剪力墙板抵抗由水平荷载（作用）产生的水平剪力。2.0.12装配式轻钢框架-组合墙结构体系低层住宅low-riseresidentialbuildingsofprefabricatedlightweightsteelframe-lightweightsteelcompositeshearwallstructuresystem以轻钢框架结构、轻钢框架-组合墙结构、轻钢框架-短肢组合墙结构、轻钢框架-轻钢桁架轻混凝土剪力墙板结构、轻钢框架-轻钢边框混凝土薄板夹芯聚苯剪力墙板结构5种结构类型中的一种为结构系统，与外围护系统、内装系统、设备与管线系统一体化设计的装配式低层住宅。【条文说明】2.0.12装配式轻钢框架组合墙结构体系低层住宅是一个系统工程，由结构系统、外围护系统、设备与管线系统、内装系统四大系统组成，与现行行业标准装配式钢结构住宅建筑技术标准JGJ/T469-2016有关装配式钢结构住宅的内涵相同。2.0.13双L形连接件节点doubleL-shapedbeam-columnjointH型钢梁与焊接在轻型钢管混凝土柱或钢管柱上的双L形连接件螺栓连接的节点。2.0.14形连接件节点-shapedbeam-columnjointH型钢梁与焊接在轻型钢管混凝土柱或钢管柱上的形连接件螺栓连接的节点，或H型钢梁、组合墙或短肢组合墙边框柱端板同时与焊接在轻型钢管混凝土柱或钢管柱上的形连接件螺栓连接的节点。【条文说明】2.0.13-2.0.14双L形连接件节点、n形连接件节点是编制组研发的两种螺栓连接节点。编制组进行了系列双L形连接件节点、n形连接件节点抗震性能试验，表明其抗震性能良好。2.0.15水泥基纤维复合保温轻质墙板cement-basedfibercompositeinsulationlightweightwallpanel轻集料混凝土板为芯板、两侧复合钢丝网水泥基纤维砂浆面层，或复合石墨聚苯芯板与钢
