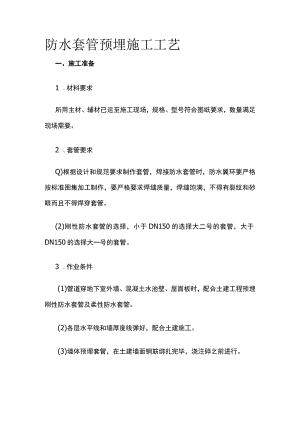

防水套管预埋施工工艺一、施工准备1 .材料要求所用主材、辅材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。2 .套管要求Q)根据设计和规范要求制作套管，焊接防水套管时，防水翼环要严格按标准图集加工制作，要严格要求焊缝质量，焊缝饱满，不得有裂纹和砂眼而且不得焊穿套管。(2)刚性防水套管的选择，小于DN150的选择大二号的套管，大于DN150的选择大一号的套管。3 .作业条件(1)管道穿地下室外墙、混凝土水池壁、屋面板时，配合土建工程预埋刚性防水套管及柔性防水套管。(2)各层水平线和墙厚度线弹好，配合土建施工。(3)墙体预埋套管，在土建墙面钢筋绑扎完毕，浇注碎之前进行。二.施工要求1.预留预埋阶段，应按设计及规范要求，配合土建进度完成。2 .施工班组应熟悉图纸，熟悉所有预留孔洞、预埋套管的位置、规格，以确保准确无误地预留预埋。3 .防水套管加工完毕后，应在端部显著位置涂写清晰可见的标记，内容包括制造厂或厂标、产品名称或型号、公称直径、材料等4 .根据设计和规范要求制作套管，防水翼环的焊接应按标准图集严格要求焊缝的质量。预埋时应作好定位处理，在土建封模板前，应对套管位置进行复核，若有偏移应及时调整，并重新定位，以保证预留准确5 .预埋套管不得与与结构主筋直接焊在一起，应用附加钢筋固定后焊接或绑扎牢固。在预留过程中，以钢筋上的结构标高线为准，根据结构标高线与建筑标高线的关系，按照图纸规定的建筑标高预留预埋。6 .给水立管穿楼板时，应设套管，安装在楼板内的套管，其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管，其顶部高出装饰地面50mm,底部应与楼板地面相平；套管与管道之间缝隙应用阻燃密封材料和防水油膏填实，端面光滑。三、成品保护1.预埋完成后套管应用废报纸、废布条或其它废料将管口堵住。2 .士建浇注险前，应派人再次复核所安装的套管、预埋管位置、标高、规格等是否正确。3 .±建浇注碎时,应派专人负责监护，以防预埋管、套管移位或被破坏。四、应注意的安全问题1.进入现场必须戴好安全帽，高空作业必须系好安全带。2.不得穿拖鞋进入现场，严禁赤足裸膀，酒后作业。3,焊工必须持焊工操作证上岗作业，不得无证上岗。4 .使用机电设备、机具前应检查确认性能良好，电机机具的漏电保护装置灵敏有效。不得带病运转。5 .电气焊作业前，应申请动火证，并且专人看火，备好灭火用具。焊接地点周围清理干净，不得有易燃易爆物品。
