变压器的工作原理.ppt

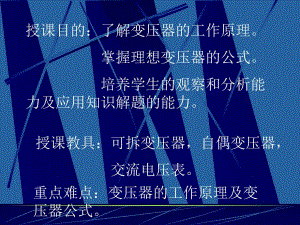

授课目的：了解变压器的工作原理。掌握理想变压器的公式。培养学生的观察和分析能力及应用知识解题的能力。授课教具：可拆变压器，自偶变压器，交流电压表。重点难点：变压器的工作原理及变压器公式。一 变压器的构造铁芯原线圈副线圈二 变压器的原理电流加强磁场加强感生电流流出方向演示：1 把演示用的变压器的初级线圈接在 交流电源上。2 使用交流电压表测量变压器的初级和次级的电压。3 换另外一组匝数不同的变压器，再把初级接在电源上，再使用交流电压表测量变压器的初级和次级的电压。结论：我们得到以下公式U1/U2=N1/N2三 理想变压器的变压规律1 原副线圈的电压和匝数成正比。如果副线圈的匝数变大，就是升压变压器。副线圈的匝数变小的是降压变压器。2 理想变压器的输入的功率一定等于它输出的功率。（损耗极小）3 原副线圈的电流和匝数成反比（仅限于只有一组原副线圈）请记牢下面的物理公式四 几种常见的变压器1 自耦变压器：它的特点只有一个铁芯，只绕一组线圈，中间抽头，如图。降压变压器升压变压器2 互感器电压互感器（降压变压器）电流互感器（升压变压器）课堂练习题1右图为理想变压器，初级线圈接在交流电源上，次级线圈上的“12v100w”的灯泡正常工作。如果匝数比为 18：1，试求图中的电压表和电流表的读数？答案：216V 0.46A课堂练习2：对于理想变压器，下面的说法正确的是：A原线圈的输入功率，随着副线圈 的输出功率增大而增大。B原线圈的输入电流，随着副线圈 的输出电流增大而增大。C原线圈的电压，应该是电源的输出 电压。D当副线圈的电流为零时，原线圈 的电压一定是零。答案：A，B，C。课堂练习题3：变压器的输入电压U一定，原线圈的匝数为N1，两个副线圈的匝数是N2、N3。当把一个电热用电器只接在N2上时，电流表的读数是I1，当把用电器只接在N3上时，电流表的读数是I2，当把与上面相同的两个用电器同时接在N2、N3上时，电流表的读数是I3。则：I1：I2：I3=答案：N22 :N32:(N2 2 +N32)
