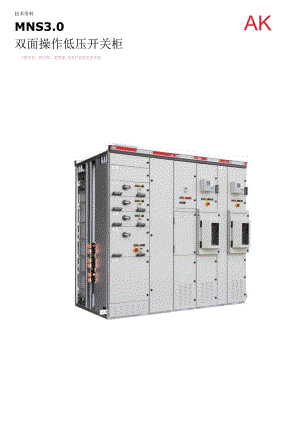

AK技术资料MNS3.0双面操作低压开关柜更安全、更可靠、更智能,为客户创造更多价值目录MNS3.0双面低压柜概述04运行的安全性和有效性07开关柜的结构09进线单元14出线单元15开关柜安装补充说明20数字化解决方案22一次回路方案30售后与服务40MNS3.0双面低压柜概述与时俱进的MNS3.0双面低压柜ABB是低压开关柜技术先进的企业，致力于推动社会与行业转型。早在19世纪90年代，ABB就在瑞典率先制造了开关柜系统。自1973年MNS®系统发明至今,ABB以用户用电安全可靠为责任，不断完善低压开关柜配电技术，至今全球已有超过170万台MNS开关柜交付使用。现今，随着社会经济的发展，越来越多的用户在注重设备安全性的同时追求设备投资的经济效益。MNS3.0双面低压柜以其紧凑的结构和显著的尺寸优势为用户节省占地面积，降低电气土建成本，利于用户今后扩容改造,优化投资成本。此外，工业用户的白动化流程日益复杂，基础设施意外断电的社会成本越来越高，人工成本逐渐增加以及数字化信息技术高速发展，对低压开关柜的性能提出了更高的要求。如何尽可能地将故障发生率和停机时间降至最低，确保可靠供电、减少客户的日常运营成本呢？全新一代双面低压柜亦可采用MNSDigital数字化解决方案，用系统的概念，融合数字化智能技术，让传统的彳氐压柜在技术上与时俱进，成为物联网的一员。ABB集团在世界各地拥有30多个MNS3.0生产基地和服务中心，遵循同一个标准，共同建立的全球服务和支持网络，使客户相信选择MNS3.0双面低压柜是正确的决定。特点和应用厦门ABB低压电器设备有限公司从德国ABB引入具有世界先进技术水平的MNS3.0组合式低压开关柜系统，是ABB集团在华独资设立的MNS3.0双面低压柜1基地。MNS3.0双面低压柜系统符合GB/T7251.1/12和正C61439-1/2标准，是经过完全型式试验的组合式低压开关枢。全面的应用方案和服务MNS3.0双面低压柜全系列解决方案满足客户不同行业的应用需求 覆盖全球的产品和服务，协助客户开拓海外市场 全方位的服务，延长设备的使用周期和缩短现场改造时间安全可靠的低压成套设备 防电孤设计和完全型式试验，保障操作人员安全 有效预防温升、过电压和抗震，保证设备的持续运行 免维护的母排和可靠的电气机械元件，有效延长开关柜使用寿命灵活紧凑高可用性MNS3.0双面低压柜，通过共用母线小室设计，帮助客户节省配电室占地面积，降低建骸财： 模块化设计结构紧凑，节省空间，便于升级、改造，并减少设计时间。多种设计可为客户提供更多的选择，兼顾系统可靠性、可用性与灵活性，满足各种工况与用户需求 抽出式设计，具有更好的可用性和互换性，降低停机维修造成的损失数字化智能化解决方案 多种数字化、智能化解决方案，帮助客户降低运营成本 智能测温技术，实时监测关键部件温度，降低故障掉电的风险 提供各种监测和诊断数据，便于客户制定维护计划和进行数据分析MNS3.0双面低压柜可以运用于以下工业环境： 石油及天然气开采，包括陆地和海上 石油化工/煤化工 金属矿业 半导体/光电 船舶 钢铁 水泥/玻璃 汽车制造 造纸/造浆，食品饮料，制药 水处理以及电力及基础设施领域： 发电站 轨道交通 数据中心 机场 医院 商业建筑 住宅小区技术数据标准通过型式试脸验证的组笠式开关柜GB/T7251.1/12.IEC61439-1/2.EN61439-1/2,DIN_VDE0660.第500部分BS5486.UTE63-412试验报告国家强制性产品认证(CCC)&CQC自愿认证中国质量认证中心型式试验ASTA.DEKRA.上海电器设备检测所短路强度试验ASTA,DEKRA,上海电器设备检测所抗故障电弧试验(按IECTR61641.VDE0660第508部分)ASTA,DEKRA,上海电器设备检测所船娘社认证GL.ABS.BV.DNV.CCS核电站震动安全测试DRL第国宇航研究所,国家电器产品质量监督检检中心电气参数额定电压狱定绝缘电压SlOOOVAC.3P.1500VDC*额定工作电压至690VAC.3P,750VDC*额定冲击耐受电压Uimp6/8/12kV*过电压等级II/III/IV*污染等级3领定频率至60Hz额定电流主母战额定电流e至6600A额定峰值耐受电流Pk至264kA额定短时耐受电流ICW至120kA,1S配电母线额定电流Ie至2000A额定峰值耐受电流IPk至220kA额定短时耐受电流ICW至100kA,1s抗故障电弧领定工作电压至690V预期短路电流SlOOkA持续时间300ms判定准则电弧等级C结构特性尺寸柜体及支件构件DIN41488推荐充度2200mm推荐宽度400.600.800,1000.1200mm推荐深度1000.1200.1400mm基本模数E=25mm符合DlN43660表面保护骨架置铝锌内部小室隔板及元件安装板覆铅锌/热浸锌/非金属安装横梁覆铝锌/热浸锌外壳电漆亮灰色RAL7035色标防护等级塑料零件IEC529至IP54无卤素、自熄DINVDE0304第3部分无CFC、阳燃IEC707内部小室分隔至Fonm4*按不同电器元件情况而定。运行的安全性和有效性严格执行GB/T7251.1/12和IEC61439-1/2标准仅仅是确保人身和系统安全的基本要求。而ABB对安全可靠的追求不止于此。为了达到尽可能高的安全等级，MNS3.0双面低压柜系统在通过型式试验的基础上，仍继续对一些严苛的应用要求进行试验，如地震试验。符合标准：GE/T7251.1/12,IEC61439-12,EN61439-1/2VDE0660第500部分，BS5486第一部分，UTE63-412等标准。除此之外，ABB还根据正CTR61641标准进行内部故障电弧试验。该试验选择易对带电正常工作的低压开关柜内部造成最大冲击力的故障点为引燃点，并按照IECTR61641规定的准则,进行核实。MNS3Q低压开关柜不仅通过准则1-5的人身保护要求，还通过准则&沏审核，实现对设备和人身可靠的安全保护。更多防故障电弧的信息请参阅«MNS®安全方案如: 安全防护原理 成套开关柜型式试验 电弧故隙保护 防护等级（Ip等级） 内部分隔 地震、振动和冲击 中性导线规格ATCTMn检验报告T«tReportCS三三"工作和环境条件MNS3.0双面低压柜是适用于户内安装的电气设备，正常工作条件下的开关柜防护等级可至IP54正常使用条件下的环境温度短时最高温度+40*C24小时最高平均温度+35最低温度-5C设备在超出上述环境温度中使用应降容运行。对于测量、计量仪表和保护继电器等的工作条件，应遵照制造厂家的规定。环境条件正常工作时气候环境按GB/T7251.1/12,IEC61439-1/2,EN61439-1/2,VDE0660第500部分的规定。周围环境相对湿度在40C时为50%。开关柜户内安装地点的条件应符合相应标准的要求。在会产生凝露的场合，开关柜中将采用通风或加热等措施来防止凝露。如开关柜安装在高于海拔2000米以上，设备要相应降容运行。热带型开关柜的表面要使用专用油漆作涂覆。MNS3.0双面低压柜系统配上附件和加强部件后可满足地震区域内开关设备的安全要求。在装有空气断路器和熔断器隔离开关的开关柜上，加装抗冲击隔离块后，能符合有关民用军事防卫掩体的联邦民用防御设备规定的要求，抗冲击值为0.63/6.3。标准型MNS3.0低压柜已通过德国劳埃德船级社船用标准的试验，开关柜能抗5-100HZ的震荡。特殊运行环境设计 热带 地震地区 防空掩体 船舶 近海海洋开关柜的结构MNS3.0双面低压柜功能小室和隔离开关柜内分成相互隔离的不同功能小室。断路器柜结构装置小室装置小室被分为三个分隔空间，每个空间有自己的门板。中间的分隔空间用于安装固定式或抽出式的断路器及其相关附件。电缆进出线方向有可能会影响到二次元器件室的安装位置。例如，上进线时，二次元器件室也可放在开关柜下面的分隔空间。母线小室包含MNS®±母线系统。抽屉柜结构设备小室MNS3.0双面低压柜有两个设备小室，分别位于开关柜的两个操作面的左侧。小室内放置出线回路，如抽出式电机起动回路。电缆小室MNS3.0双面低压柜有两个电缆小室，分别位于开关柜的两个操作面的右侧。电缆小室内放置控制电缆、控制端子动力电缆和连接部分。允许电缆上进或下进。共用母线小室包含MNS®主母线。对于具备多功能板的柜型，配电母线是安装在设备小室和母线小室间的多功能板上的。新路潺柜结构斯路器枢。珀取柜结构开关柜的基本结构MNS3.0双面低压柜是专为减少开关柜占地空间而设计的。它的基本结构如下。双面柜体的前后各有一个设备小室和电缆小室，共用同一个母线小室，从前部、后部两操作面上均可开门操作。两个操作面的装置小室有效安装高度均为72E(E=25mm),经多功能板与中部的母线室隔离。两面的电缆室均带门，便于设备维护与升级。MNS3.0双面低压柜结构紧凑，单元配置灵活，能使设备高效地利用共用母线小室和高密度设备小室的可用空间，减少开关柜的整体占地面积。因此，对于空间布置要求较高的行业(如石油石化天然气、造纸造浆、电厂、水泥、船舶等行业),MNS3.0双面低压柜得到了广泛的应用。MNS3.0«面抽棚柜的尺寸机械设计框架结构MNS3.0双面低乐柜的框架是带有25mm(IE)间隔模数孔的"C"形骨架(DIN43660)。两个装置小室的安装空间高度均为72E(1800mm)0每个开关柜由ESLC)K螺丝或自攻螺钉将骨架进行横向和纵向联接，形成一个稳定的免维护的模块化结构。骨架的材质为
