    建筑给水排水工程施工方案 范本.docx

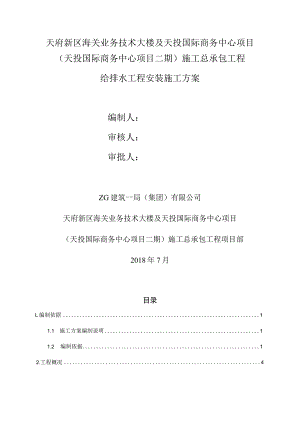

    天府新区海关业务技术大楼及天投国际商务中心项目(天投国际商务中心项目二期)施工总承包工程给排水工程安装施工方案编制人:审核人:审批人:ZG建筑一局(集团)有限公司天府新区海关业务技术大楼及天投国际商务中心项目(天投国际商务中心项目二期)施工总承包工程项目部2018年7月目录L编制依据11.1 施工方案编制说明11.2 编制依据12.工程概况41.1 2项目基本情况51.3 给排水工程设计概况51.4 抗震设计要求71.5 施工重点、难点分析83 .施工部署93.1 施工组织93.2 施工部署113.3 施工配合143.4 主要施工进度计划144 .施工准备154.1 1技术准备154.2 主要施工机具需用计划164.3 劳动力准备174.4 主要设备、材料进场计划175 .给排水工程施工方法185.1 预留预埋施工185. 1.1预留洞工作界面界定186. 1.2预留预埋准备工作197. 1.3预留预埋技术要求205.1.4结构预留孔洞205.1.6人防区给排水及通风工程预留预埋245.2给排水工程施工245. 2.1给排水工程工艺流程266. 2.2支吊架制作安装287. 2.3给水管道安装318. 2.4排水管道安装409. 2.5给排水设备及附件安装4310. .6管道、支吊架及设备防腐5211. 2.7管道及设备保温5312. 2.8系统试验556 .深化设计策划及样板引路实施586.1 深化设计实施586.2 机电样板区实施607 .质量管理措施617.1质量管理目标617.2质量管理制度617.3质量控制措施647.4给排水工程质量通病及防治措施658 .安全管理措施679 .成品保护管理措施6810 .文明绿色施工措施7011 .施工应急预案措施70L编制依据1.1 施工方案编制说明本施工方案是根据天府新区海关业务技术大楼及天投国际商务中心项目(天投国际商务中心项目二期)施工总承包合同要求,参考GJ及地方的falv、法规,结合本项目的施工图、施工组织设计、工程特点、企业施工经验而编制,确保符合本工程的总体质量、工期、成本、安全、文明施工、环保等目标的实现。1.2 编制依据1.3 .1主要falv及法规表1.2.1序号falv法规名称编号1中华人民共和国建筑法主席令第46号2中华人民共和国安全生产法主席令第13号3中华人民共和国固体废物污染环境防治法主席令第58号4中华人民共和国消防法主席令第6号5建设工程质量管理条例gwy令第279号6建设工程安全生产管理条例gwy令第393号7安全生产许可证条例gwy令第397号8建设项目环境保护管理条例gwy令第682号9建筑工程设计文件编制深度规定2016年版1.2.2主要规范及规程表L2.2序号规范、规程名称编号序号规范、规程名称编号1建筑给水排水设计规范GB50015-2003(2009年版)2建筑设计防火规范GB50016-20143自动喷水灭火系统设计规范GB50084-2001(2005年版)4汽车库、修车库、停车场设计防火规范GB50067-20145气体灭火系统设计规范GB50370-20056人民防空地下室设计规范GB50038-20057人民防空工程设计防火规范GB50098-20098泡沫灭火系统设计规范GB50151-20109大空间智能型主动喷水灭火系统技术规程CECS263:200910消防给水及消火栓系统技术规程GB50974-201411商店建筑设计规范JGJ48-201412建筑抗震设计规范GB50011-201013建筑机电工程抗震设计规范GB50981-201414办公建筑设计规范JGJ67-200615住宅设计规范GB50096-201116城镇给排水程技术规程GB50788-201217二次供水工程技术规程CJJ140-201018建筑给水排水及采暖工程施工质量验收规范GB50242-200219自动喷水灭火系统施工及验收规范GB50261-201720给水排水管道工程施工及验收规范GB50268-2008序号规范、规程名称编号21建筑施工高处作业安全技术规范JGJ80-201622施工现场临时用电安全技术规范JGJ46-200523建筑机械使用安全技术规程JGJ33-20121.2.3主要标准表1.2.3序号标准名称编号1建筑工程施工质量验收统一标准GB50300-20132建筑施工安全检查评分标准JGJ59-20113建筑给水排水制图标准GBT50106-20104人民防空工程防护功能平战转换设计标准RFJ1-985民用建筑节水设计标准GB50555-20106公共建筑节能设计标准GB50189-20157绿色建筑评价标准GBT50378-20148四川省绿色建筑设计标准DBJ51T037-20151.2.4主要图集表1.2.4序号图集名称编号1常用小型仪表及特种阀门选用安装01SS1052矩形给水箱12S1013钢制管件02S4034防水套管02S404序号图集名称编号5二次供水消毒设备选用及安装14S1046建筑给水塑料管道安装11S4057管道和设备保温、防结露及电伴热16S4018室内管道支架及吊架03S4029室内消火栓安装15S20210室外消火栓及消防水鹤安装13S20111消防水泵接合器安装99S20312自动喷水与水喷雾灭火设施安装04S20613室内固定消防炮选用及安装08S20814建筑排水设备附件选用安装04S30115建筑生活排水柔性接口铸铁管道与钢塑复合管道13S40916埋地塑料排水管道施工04S52017倒流防止器选用及安装12S108-118雨水斗选用及安装图集09S30219防空地下室给排水设施安装07FS0220小型潜水排污泵选用及安装08S30521热水器选用及安装08S12622排水管道出水口95S5172.工程概况1 .1工程情况天投国际商务中心项目二期项目位于GJ级新区天府新区秦皇寺Zy商务区的核心区域,成都市天府新区天府大道南二段与广州路东段交汇处。建设地南侧为鹿溪河湿地公园,西侧为公园绿地,东侧为西博城,北侧为商业服务设施用地。项目包括两栋超高层建筑、裙楼商业以及公园绿地。其中B栋超高层地下4层,地上55层,建筑高度284.4米;C栋超高层地下4层、地上38层,建筑高度198.2米;公园绿地部分地下两层。本工程净用地面积约为47375.84m2,其中商业办公区用地面积21386.28m2,公园绿地区面积25989.5611f,总建筑面积约为296817.71m2,其中地上建筑面积约215480.73m2,地下建筑面积约81336.9811f(含人防建筑面积22074.02m2)02 .2项目基本情况表2.2序号项目内容1工程名称天府新区海关业务技术大楼及天投国际商务中心项目(天投国际商务中心项目二期)施工总承包工程2工程地址天府新区正兴镇凉风顶村5、7组3建设单位成都天投地产开发有限公司4勘察单位成都市勘察测绘研究院5设计单位广州市科城建筑设计有限公司6监理单位四川西南工程项目管理咨询有限责任公司7咨询单位成都宏润工程造价咨询有限责任公司8质量监督成都天府新区建设工程质量安全监督站9施工总包ZG建筑一局(集团)有限公司IO合同范围建设红线范围内的建筑工程(包括但不限于):建筑(含幕墙)及结构、人防、电梯、扶梯、强电、弱电、给排水、消防、空调及通风、景观绿化、总平管网、交安、道路等系统。11合同工期暂定1530日历天12合同质量目标达到现行有关验收规范要求的合格标准,整体工程确保取得“天府杯金奖,力争鲁班奖。2.3给排水工程设计概况表2.3序号系统名称设计说明1生活给水系统供水水源由一路城市给水管上接驳一根DN200给水管供给。系统分区B楼22F、45F设有不锈钢生活水箱兼转输水箱及泵房给水系统在竖向分为7个区,分别如下:1区:-4F至2F;由市政给水直接供给;2区:3F至10F;由22F重力生活水箱设置减压阀供给;3区:1:IF至19F;由22F重力生活水箱直接供给;4区:20F至30F;由44F重力生活水箱设置减压阀供给;5区:31F至40F;由44F重力生活水箱直接供给;6区:41F至48F;由45F变频泵组出水干管设置减压阀供给;7区:49F至55F;由45F变频泵组直接供给。C楼22F设有不锈钢生活水箱兼转输水箱及泵房给水系统在竖向分为5个区,分别如下:1区:-4F至2F;由市政给水直接供给;2区:3F至11F;由25F重力生活水箱设置减压阀供给;3区:12F至22F;由22F重力生活水箱直接供给;4区:23F至31F;由22F变频泵组出水干管设置减压阀供给;5区:32F至38F;由22F变频泵组出水支管设置减压阀供给。3)商业楼-2F设有不锈钢生活水箱间及泵房给水系统在竖向分为2个区,分别如下:1区:-4F至2F;由市政给水直接供给;2区:3F至4F;由商业变频泵组供给。热水系统厨房、餐厅热水供给热源采用城市天然气。卫生间热水供给热源采用台盆下方设置容积型电热水器。管道材质生活冷热水给水室内干管采用衬塑钢管,DN<100采用螺纹连接,DN100采用卡箍式连接,公称压力LoMPa。室内支管采用PP-R管,热熔连接,公称压力LOMPa。室外给水系统管道采用钢丝网骨架PE复合管热熔连接。序号系统名称设计说明2生活排水系统排水方式室内排水系统采用雨、污分流制,生活污水设置主通气立管。室内正负零以上污、废水重力自流排入室外污水管。消防电梯井及地下室污、废水采用潜水排污泵加压提升至室外排水井。底层污、废水单独排出。厨房含油废水单独排放,经隔油池处理后,隔油一体化提升设备排至室外污水井。管道材质连接方式室内污水系统管道采用卡箍式排水铸铁管,加强型卡箍连接。室外污水系统管道采用UPVC双壁波纹排水管,橡胶圈承插连接。3雨水系统排水方式天面采用重力流(87型雨水斗)天沟内排水或侧入式雨水斗虹吸排水雨水系统。室外地面雨水经雨水口
