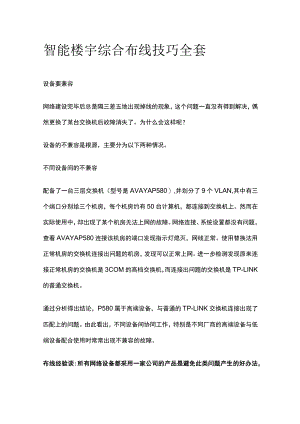

智能楼宇综合布线技巧全套.docx
智能楼宇综合布线技巧全套设备要兼容网络建设完毕后总是隔三差五地出现掉线的现象，这个问题一直没有得到解决，偶然更换了某台交换机后故障消失了。为什么会这样呢？设备的不兼容是根源，主要分为以下两种情况。不同设备间的不兼容配备了一台三层交换机（型号是AVAYAP580）,并划分了9个VLAN,其中有三个端口分别给三个机房，每个机房约有50台计算机，都连接到交换机上。然而在实际使用中，却出现了某个机房无法上网的故障。网络连接、系统设置都没有问题，查看AVAYAP580连接该机房的端口发现指示灯熄灭，网线正常。使用替换法用正常机房的交换机连接出问题的机房，发现可以正常上网。进一步检测发现原来连接正常机房的交换机是3COM的高档交换机，而连接出问题的交换机是TP-LINK的普通交换机。通过分析得出结论，P580属于高端设备，与普通的TP-LINK交换机连接出现了匹配上的问题。由此看出，不同设备间协同工作，特别是不同厂商的高端设备与低端设备配合使用时常常出现不兼容的故障。布线经验谈:所有网络设备都采用一家公司的产品是避免此类问题产生的好办法，这样可以最大限度地减少高端与低端甚至是同等级别不同设备间的不兼容问题。同一设备两端的不兼容办公室一台计算机无法上网，经过简单的测试后发现网关等网络节点都是通的，由于以前有过双机互连因网卡工作模式不符而无法连接的经历，所以笔者马上将问题的根源定位到网卡工作模式上，进入本地连接的属性窗口，点击配置按钮设置网卡工作模式。找到高级标签页中的IinkSPeed）各AUTOMOde调整到IOMFUIlMode、调整完毕，该计算机就可以正常上网了。为什么该计算机在此处只能使用10MFUIlMOde呢?用测线器进行测试，发现这段网线的传输速度只能是IOMbps,有严重的质量问题，重新制作信息点并更换网线后问题彻底解决。所以说对于网线这些隐蔽工程中的设备，在安装前一定要确保质量。布线经验谈：不要为了省几十块钱而选择没有质量保证的或小品牌的网络基础材料，例如跳线.面板、网线等。这些东西在布线时都会安放在天花板或墙体中，出现问题后很难解决。同时，即使是大品牌的产品也要在安装前用专业工具检测一下质量。防磁是关键某台计算机无法连接网络，更换网卡与网线都没有解决问题，拿测线器测试后发现网线传输速度很不稳定。经过寻找，发现网线的必经之路上有一个大功率的用电器，避开干扰源后网络畅通无阻。为什么电磁设备可以干扰到网络传输速度呢?因为在网线中走的是电信号，而大功率用电器附近会产生磁场，这个磁场又会对附近的网线起作用，生成新的电场，自然会出现信号减弱或丢失的情况。需要注意的是防止干扰除了要避开干扰源之外，网线接头的连接方式也是至关重要的，不管是采用568A还是568B标准来制作网线，一定要保证1和2、3和6是两对芯线，这样才能有较强的抗干扰能力。布线经验谈：在结构化布线时一定要事先把网线的路线设计好，远离大辐射设备与大的干扰源。布线也要防中暑高温环境下，设备总是频频出现故障。为什么?综合布线时，你肯定忽略了对设备工作环境的规划。夏天天气炎热，网络也会时断时通，即使在通的时候，网速也很低。经常是开机前30分钟通，然后突然就断了。按照常规方法进行解决都没有能够排除故障。在机房调试时，碰了一下核心设备的外壳，发现非常烫手，看来是因为高温导致交换机出现了故障。添加了降温设备后，网络时断时通的问题再也没有出现过。为什么会这样呢?使用过计算机的读者都知道，当CPU风扇散热不佳时计算机系统经常会死机或自动重启，网络设备更是如此，高速运行的CPU与核心组件需要在一个合适的工作环境下运转，温度太高会使它们损坏。布线经验谈：设备避暑工作是一定要做的，特别是对于核心设备以及服务器来说，需要把它们放置在一个专门的机房中进行管理，并且还需要配备空调等降温设备。放置设备的机房必须安装。留足网络接入点哎呀，怎么办公室没有额外的网络接口?类似的话，网管常常听到。没有为外来用户或增加的员工预备网络接口怎么行，这会阻碍工作的进行。确实如此，很多时候在结构化布线过程中没有考虑未来的升级性，网络接口数量很有限，刚够当前员工使用，如果以后来了新员工或公司结构出现变化的话，就会出现上述问题。因此在结构化布线时需要事先留出多出一倍的网络接入点。众所周知，网络的发展非常迅速，几年前还在为IOMbps到桌面而努力，而今已经是IooMbPS,甚至是100OMbps到桌面了。网络的扩展性是需要我们重视的，谁都不想仅仅使用23年便对布线系统进行翻修、扩容，所以留出富余的接入点是非常重要的。大多数专业的布线工人在结构化布线时可以避免不必要的故障或者及时的解决故障，但是，在铺设线路时仍然需要严把技术关，只有最大程度地在源头避免可能会出现的问题，才能真正地在结构化布线中做到少出钱、多办事、办好事、不坏事，将整个信息网络的根基铺设好，为信息传输和数据交换做好可靠的支持。
