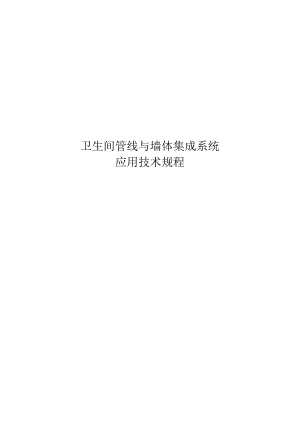

2022卫生间管线与墙体集成系统技术规程.docx

卫生间管线与墙体集成系统应用技术规程目次1总则2术语23基本规定34材料44.1 墙体材料44.2 管道管线45设计65.1 一般规定65.2 标准化设计75.3 建筑设计85.4 设备及管线设计106施工安装126.1 一般规定126.2 安装准备126.3 安装工艺137质量验收167.1 一般规定167.2 墙体177.3 给水排水187.4 暖通197.5 电气19本规程用词说明错误!未定义书签。Contents1 Generalprovisions12 Terms23 Basicrequirements34 Materials44.1 Wallmaterials44.2 Pineline45 Design65.1 Generalrequirements65.2 Standardizeddesign75.3 Architectruraldesign85.4 Equipmentandpipelinedesign106 Constructionandinstallation126.1 Generalrequirements126.2 Installationpreparation126.3 Installationprocess137 Qualityacceptance167.1 Generalrequirements167.2 Wall177.3 Watersupplyandsewerage187.4 Heating197.5 Electrical19Explanationofwordinginthisspecification错误!未定义书签。1总贝!)1.0.1为规范卫生间管线与墙体集成系统的技术要求，确保工程质量，做到安全适用、技术先进、经济合理，制定本规程。【条文说明】卫生间管线与墙体集成系统是提高装配化装修水平的一种系统，是指采用全干式工法，在工厂预制所有管线与墙体结构、在现场拼接组装而成的集成化墙体，且预留对外接口，方便各种装饰面层实现快速扣装。传统的内隔墙作业先砌筑墙体，然后在墙体基层上开槽预埋管线，最后采用抹灰、腻子、涂料或其他饰面等湿作业工法完成墙面装饰层，存在工业化水平低、劳动生产率低、质量参差不齐、污染程度高等问题，这种粗放型的作业方式已经无法适应可持续发展的要求。卫生间管线与墙体集成系统采用工厂化生产，质量稳定、节约能源和建材资源、促进资源的回收利用、最大程度地减少环境污染和资源浪费、还可显著提供劳动效率，具有显著的环境效益和经济效益。目前，卫生间管线与墙体集成系统的应用技术尚无完整的标准依据，为规范该产品在室内装修工程中的应用，指导工程的设计、施工、验收等，确保工程质量，有必要编制应用技术规程。1.0.2本规程适用于民用建筑与一般工业建筑的卫生间管线与墙体集成系统的设计、施工及质量验收。【条文说明】室内隔墙，特别是墙体内敷设多种管道的，均可参照使用。1.0.3卫生间管线与墙体集成系统的应用除应执行本规程外，尚应符合国家现行有关标准的规定。2.0.1卫生间管线与墙体集成系统bathroompipelineandwallintegratedsystem以墙体骨架模块组合成龙骨骨架，并与连接模块、设备管线等组合，必要时填塞岩棉、玻璃棉等填充材料，两侧或单侧以面板覆面的非承重隔墙。【条文说明】卫生间管线与墙体集成系统具有以下特点：布局自由化：墙体分布自由化带来空间分配自由化，卫生间器具位置布置自由化。经济性：通过标准化、工业化、规模化的生产方式，实现现场施工速度快、提高劳动效率、改善作业环境、降低劳动依赖，从而降低现场施工周期，减少现场交叉施工，杜绝现场管线施工错误。节能环保：最大程度减少了在制造、流通、安装、使用、拆改、回收的全寿命过程中对环境的持续影响；减少建筑垃圾排放和污染；墙体结构可拆除并二次利用。维护简便：墙体结构内管线便于排查可能的渗漏。2.0.2墙体骨架模块wallframemodule以异型钢管、角接件、紧固件等装配而成的双排龙骨单元。2.0.3角接件angelconnector用于正交异型钢管之间的连接、采用紧固件固定、由热镀锌钢板冲压制成的连接件。2.0.4连接模块connectionmodule直接与墙体龙骨骨架连接、用于卫生洁具或附墙设备安装的预制标准单元，分为：座便器连接模块、台盆连接模块、附墙设备连接模块。2.0.5连接件connector用于龙骨骨架与墙、顶或地面连接，或墙体骨架模块之间连接用的，由紧固件固定的部件。3基本规定3.0.1卫生间管线与墙体集成系统的设计宜采用设计协同的方法，对各专业技术领域进行整体优化；施工图纸应全面、准确，表达深度应满足施工装配的要求。【条文说明】卫生间管线与墙体集成系统主要组成材料在工厂生产制造，在主体设计阶段就需要通过一体化设计实现系统与各相关专业设计的集成和匹配。3.0.2卫生间管线与墙体集成系统设计应采用通用化、标准化的方法，通过模块和模块组合的方法满足系列化、多样化的要求。【条文说明】对于卫生间管线与墙体集成系统设计，少规格、多组合是重要原则，尽可能实现产品的通用和互换，达到降低制造成本、降低装配难度、提高生产速度和工人的劳动效率、降低造价的目的。3.0.3卫生间管线与墙体集成系统设计应遵循模数化原则，并应符合现行国家标准建筑模数协调标准GB/T50002的有关规定。【条文说明】卫生间管线与墙体集成系统采用工厂化生产，模数化是设计标准化和部品标准化的前提和基础。现行国家标准建筑模数协调标准GB/T50002对建筑模数、优先尺寸、模数协调都做了明确的规定，有利于提高卫生间管线与墙体集成系统的标准化程度和材料的出材率。3.0.4卫生间管线与墙体集成系统应满足部品检修更换、设备与管线使用维护的要求。【条文说明】卫生间管线与墙体集成系统应立足于建筑全生命周期，通过设计统筹后期运维、维修和更换。3.0.5卫生间管线与墙体集成系统模块、部品部件尺寸设计应根据出材率、生产、安装、使用要求等，与原材料的规格尺寸相协调。【条文说明】目的是为提高出材率，降低材料消耗。3.0.6卫生间管线与墙体集成系统施工应进行精细化管理，宜采用绿色施工模式，减少现场切割作业和建筑垃圾。4材料4.1 墙体材料4.1.1 异型钢管应采用连续热镀锌钢板及钢带冷加工制成，钢板及钢带应符合现行国家标准连续热镀锌钢板及钢带GB/T2518的有关规定，牌号为DX51D+Z。4.1.2 异型钢管（图4.1.2）的尺寸允许偏差应符合现行国家标准结构用冷弯空心型钢GB/T6728的有关规定。图4.L2异型钢管示意图4.1.3 角接件、连接件宜采用镀锌钢板冲压而成，尺寸偏差应符合现行国家标准冲压件尺寸公差GB/T13914的有关规定。4.1.4 紧固件应符合现行国家标准紧固件机械性能螺栓、螺钉和螺柱GB/T3098.1、紧固件机械性能自攻螺钉GB/T3098.5、紧固件机械性能自钻自攻螺钉GB/T3098.11等的有关规定。4.1.5 面板宜采用耐水纸面石膏板、纤维增强硅酸钙板、纤维水泥板等，并符合国家现行标准纸面石膏板GB/T9775、纤维增强硅酸钙板第1部分：无石棉硅酸钙板JC/T564.1和纤维水泥平板第1部分：无石棉纤维水泥平板JC“412.1的有关规定。4.1.6 填充材料宜采用岩棉和玻璃棉材料。岩棉应符合现行国家标准建筑用岩棉绝热制品GB/T19686的有关规定；玻璃棉应符合现行国家标准建筑绝热用玻璃棉制品GB/T17795的有关规定。4.2 管道管线4.2.1 卫生间用排水管道及管件宜采用高密度聚乙烯管材管件，并应符合现行行业标准建筑排水用高密度聚乙烯（HDPE）管材及管件CJzT50的有关规定。4.2.2 卫生间用给水管道宜采用耐腐蚀、安装连接方便的不锈钢、铜、PE-X或铝塑等管材管件。不锈钢管材管件应符合现行行业标准薄壁不锈钢钢管CJ“151的有关规定；铜管材管件应符合现行国家标准无缝铜水管和铜气管GB/T10833的有关规定；PE-X管材管件应符合现行国家标准冷热水用交联聚乙烯(PE-X)管道系统第2部分：管材GB/T18992.2的有关规定；铝塑管材管件应符合现行国家标准铝塑复合压力管第1部分：铝管搭接焊式铝塑管GB/T18997.1或铝塑复合压力管第2部分：铝管对接焊式铝塑管GB/T18997.2的有关规定。5设计1.1.1 一般规定5.1.1 卫生间管线与墙体集成系统设计应满足空间环境、功能布局、部品安装、安装工艺和运营维护等各环节的要求。【条文说明】设计方法和内容包括设计对整体技术的实施所起的重要作用。设计应充分掌握新技术体系对整体性和系统性的要求，将实施环节纳入设计程序，对各实施环节提出技术要求。5.1.2 卫生间管线与墙体集成系统设计应选用易于集成装配的预制模块和成熟配套的技术体系。5.1.3 卫生间的空间布局和功能尺寸应满足使用要求,用水设备宜布置成I型或L型；当卫生间和厨房相邻时，用水设备宜在两者的分室隔墙上布置。5.1.4 卫生间管线与墙体集成系统的定位可通过设置模数网格控制，宜采用界面定位法。【条文说明】卫生间管线与墙体集成系统设计应保证部品设计尺寸具有良好的分割和组合关系。模数化网格设计是将空间、部品及部件的形状及组装关系定位在模数坐标网格中，使部品部件的外形尺寸占有整数倍的网格格距。运用模数化网格设计方法，可直观地表达特定区域内空间与部品、部品与部品的尺寸和定位关系。同时，运用模数网格可以获得通用空间和部品尺寸规格系列化标准，实现不同功能产品在尺寸通用、规格一致的条件下的功能互换。5.1.5 卫生间管线与墙体集成系统的尺寸及安装位置公差应协调生产和安装要求，施工误差等确定。5.1.6 卫生洁具的布置应遵循人体工程学的要求，布置应合理，并宜满足适老化的要求。5.1.7 生间管线与墙体集成系统设计应符合现行国家标准建筑内部装修设计防火规范GB50222、民用建筑隔声设计规范GB50118和民用建筑工程室内环境污染控制规范GB50325等的有关规定。5.1.8 无障碍设计应符合现行国家标准无障碍设计规范GB50763的有关规定。1.1.2 化设计5.2.1 龙骨骨架由墙体骨架模块组合而成。墙体骨架模块为双排龙骨结构（图5.2.2）,且应符合下列规定：1相邻横龙骨间距不应大于600mm,相邻竖龙骨间距不应大于1200mm,双排龙骨间距不应小于120mm,且竖龙骨不得超过3歹U；2竖龙骨宜采用整根异型钢管，同一根竖龙骨仅允许接长一次。图522墙体骨架模块结构示意图5.2.2 龙骨骨架尺寸依与墙、顶、地的关系而定，应符合表5.2.3的规定。依附于基墙上5000120T450独立隔墙 （顶地固 定或两侧 墙+地固定 或顶地一3600120T4503500120T4502500I20T450表522龙骨骨架尺寸要求龙骨骨架高度H长度L厚度7类型示意图(mm)(mm)(mm)侧墙固定）独立隔墙（地固定或一侧墙+地固定j'Cjk150025001207,440独立隔墙（一侧墙+地固定，不可安装台盆）
