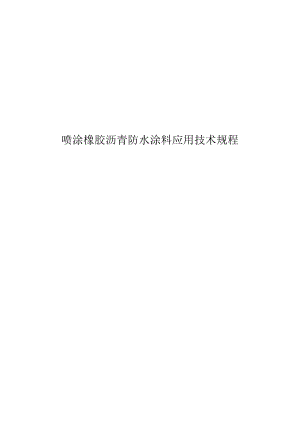

2020喷涂橡胶沥青防水涂料应用技术规程.docx

喷涂橡胶沥青防水涂料应用技术规程1总则12术语23基本规定34材料45设计65.1 一般规定65.2 屋面工程65.3 地下工程115.4 室内防水工程135.5 其他防水工程136施工146.1 一般规定146.2 施工准备146.3 涂层施工156.4 涂层修补157质量验收167.1一般规定16附录A喷涂橡胶沥青防水涂料复验项目及现场抽样要求18附录B安全和环境保护19附录C试验方法20本规范用词说明错误!未定义书签。引用标准名录错误!未定义书签。i总贝U1.0.1为规范喷涂橡胶沥青防水涂料的防水设计、施工和质量验收，做到技术先进、安全适用、经济合理、确保质量，制定本规程。条文说明：喷涂速凝橡胶沥青防水涂料是近年来开发出的新型防水涂料。该涂料采用特殊工艺，将超细、悬浮、微乳型的改性阴离子乳化沥青和橡胶乳液配制而成（A组分），再与促凝剂剂（B组分）通过专用喷涂设备混合，到达基面瞬间凝聚，涂膜是干后形成具有不透水功能的高弹性涂层。与传统的水乳型沥青防水涂料相比，涂膜的断裂延伸率、弹性恢复率、耐热度、粘结强度和不透水性更为优异；同时具有对基层含水率的要求不苛刻，施工效率更高的特点。在现行的地下工程防水技术规范GB50108和屋面工程技术规范GB50345中，如果按照沥青基防水涂料的厚度（单道涂膜厚度23mm）要求，该涂料的性能更为富裕，但同时也会大大地增加工程造价。因此编制组在验证性试验的基础上，本着技术先进、安全适用、经济合理、确保质量，制定本规程。1.0.2本规程适用于新建工业与民用建筑的屋面、地下防水工程及建筑屋面翻新防水工程，也可用于污水处理厂、地铁等防水工程。市政、桥梁、矿山尾矿处理等防水工程可参照执行。条文说明：喷涂速凝橡胶沥青防水涂料作为沥青基的材料不适用饮用水池的防水工程。1.0.3喷涂橡胶沥青防水涂料的防水设计、施工和质量验收除应符合本规程外，尚应符合国家、行业或地方现行有关标准。1.0.4喷涂橡胶沥青防水涂料的防水设计、施工应遵守国家和地方有关环境保护的规定。2术语2.0.1喷涂橡胶沥青防水涂料采用超细悬浮微乳型阴离子改性乳化沥青和合成高分子聚合物（A组分）与促凝剂（B组分）通过专用喷涂设备，A、B组分在空中混合，到达基面瞬间凝聚，涂膜实干后形成具有不透水功能的高弹性涂层。2.0.2涂刷型橡胶沥青防水涂料采用手工涂刷方式，涂料成膜后性能与喷涂橡胶沥青防水涂料相同的防水涂料。用于节点处理等小面积施工。3基本规定3.0.1采用喷涂橡胶沥青防水涂料涂层作为防水层时，工程的防水等级与设防要求应符合现行国家标准地下工程防水技术规范GB50108、屋面工程技术规范GB50345等相关标准的有关规定。条文说明：本规程基于验证性试验的结果，仅对采用喷涂橡胶沥青防水涂料作为防水层时，单道涂膜厚度进行了规定，在防水等级和防水做法上应严格按照地下工程防水技术规范GB50108、屋面工程技术规范GB50345执行。3.0.2喷涂橡胶沥青防水涂料与相邻的防水层或保温层之间应具有相容性。3.0.3节点处理宜采用涂刷型橡胶沥青防水涂料；防水附加层、防水加强层宜采用涂刷型橡胶沥青防水涂料，并夹铺胎体增强材料。条文说明：采用喷涂橡胶沥青防水涂料进行管根部等细部节点处理时，防水层的位置及厚度不宜控制；防水附加层或防水加强层施工面积较小，采用涂刷型橡胶沥青防水涂料可保证涂层厚度，同时节约涂料用量。3.0.4防水层施工完成后，应对防水层进行及时保护，因后续工程需要进行凿孔、打洞时，应进行局部修补。条文说明：屋面防水工程完成后，在女儿墙上安装栏杆或屋面安装广告牌（架）时，会造成防水层破坏，此时应进行局部修补处理。3.0.5不得直接在喷涂高弹橡胶沥青防水涂料涂层表面进行明火烘烤、热熔沥青材料等施工。3.0.6涂膜防水层的上部不宜直接采用以溶剂型粘结剂进行冷粘法施工的防水卷材。否则应进行相容性试验。4.0.1喷涂橡胶沥青防水涂料的性能指标应符合表4.0.1的规定。表4.0.1喷涂橡胶沥青防水涂料的性能指标项目性能指标实干时间（h）24固体含量（）255耐热度CC）120±2,无流淌、滑动、滴落不透水性0.3MPa,3Omin无渗水钉杆自愈性无渗水吸水率（）（24h）2粘结强度（MPa）无处理20.4潮湿基面20.4拉伸强度（MPa）20.8弹性恢复率（）285断裂伸长率（）标准条件21000热处理2800酸处理2800碱处理2800盐处理2800紫外线处理2800低温柔性标准条件-20无裂纹、断裂热处理-15°C无裂纹、断裂酸处理碱处理紫外线处理4.0.2用于地下防水工程时，喷涂橡胶沥青防水涂料的性能指标还应符合表4.0.2的规定。表4.0.2喷涂橡胶沥青防水涂料用于地下防水工程的性能指标项目性能指标粘结强度保持率（）（浸水168h后）无处理280潮湿基面280抗渗性（MPa）无处理(120min)20.3浸水168h后(120min)20.3砂浆迎水面20.8浸水168h后拉伸强度（MPa）20.6浸水168h后断裂伸长率（）2800条文说明：喷涂橡胶沥青防水涂料不宜用于背水面防水。4.0.3涂刷型橡胶沥青防水涂料的性能应符合表4.0.1的规定。4.0.4喷涂橡胶沥青防水涂料的有害物质限量应符合建筑防水涂料中有害物质限量JCl066-2008中对水性建筑防水涂料的规定。4.0.5喷涂橡胶沥青防水涂料工程中所使用的密封材料、胎体增强材料等应符合相关标准的规定，并与喷涂橡胶沥青防水涂料相容。条文说明：密封材料应根据当地气温、使用部位，选择耐热度、低温柔性、耐老化性能和变形能力等相适应的材料。胎体增强材料可使用聚酯无纺布或化纤无纺布。用于屋面时，应符合GB50345B.1.9的要求。5设计5.1 一般规定5.1.1 喷涂橡胶沥青防水涂料的设计应包括下列内容：1防水工程的设防等级和设防要求；2防水构造设计；3喷涂橡胶沥青防水涂料、涂刷型橡胶沥青防水涂料的主要性能指标；4细部构造防水、密封措施；5防水涂膜保护措施。5.1.2 应根据防水工程的设防等级、应用部位等确定喷涂橡胶沥青防水涂膜的厚度。5.1.3 卷材与喷涂橡胶沥青防水涂料复合使用时，涂膜层宜位于卷材下面。5.2 屋面工程5.2.1 用于平屋面I级防水设防时，喷涂橡胶沥青防水涂料可与其他防水材料复合使用，也可以单独使用。单独使用时，涂膜防水层厚度不得小于2.7mm。5.2.2 用于平屋面H级防水设防时，喷涂橡胶沥青防水涂料可单独使用。5.2.3 用于坡屋面时，喷涂橡胶沥青防水涂料可单独使用。5.2.4 每道涂膜防水层最小厚度应符合表5.2.4的规定。表5.2.4每道涂膜防水层最小厚度防水等级平屋面坡屋面I级II级一级二级涂膜厚度21.522.01.521.25.2.5喷涂橡胶沥青防水涂料用于隔汽层或防潮层时，涂膜厚度应不小于LOmm。5.2.6防水附加层设计应符合GB50345、GB50693的相关规定。以喷涂橡胶沥青防水涂料或涂刷型橡胶沥青防水涂料做防水附加层时，应夹铺胎体增强材料。5.2.7 喷涂橡胶沥青防水涂料不宜裸露使用。不上人屋面保护层可采用浅色涂料或水泥砂浆保护层；上人屋面的刚性保护层与涂膜防水层之间应设置隔离层，保护层的设计应符合GB50345的相关规定。5.2.8 屋面工程细部节点构造应包括：檐口、檐沟和天沟、女儿墙、水落口、变形缝、伸出屋面管道等部位。5.2.9 屋面檐沟（图5.2.9）和天沟的防水构造，应符合下列规定：图5.2.9防水屋面檐沟I-喷涂橡胶沥青防水附加层；2.喷涂橡胶沥青防水层；3-保护层1檐沟和天沟的防水层下应增设附加层，附加层伸入屋面的宽度不应小于250mm；2檐沟防水层和附加层应由沟底翻上至外侧顶部，收头应用喷涂橡胶沥青防水涂料多遍喷涂或涂刷；3檐沟外侧下端应做鹰嘴或滴水槽；4檐沟外侧高于屋面结构板时，应设置溢水口。5.2.10 女儿墙（图5.2.10）的防水构造应符合下列规定：1图5.2.10女儿墙I-喷涂橡胶沥青防水层；2-喷涂橡胶沥青防水附加层；1现浇混凝土女儿墙的喷涂橡胶沥青防水涂料涂层应覆盖整个女儿墙内侧及顶面，涂层应从女儿墙内壁开始翻过女儿墙顶面并沿外墙下翻100mm。2女儿墙泛水处的防水层下应增设防水附加层，防水附加层的厚度为5.2.11 防水附加层在平面和立面的宽度不应小于250mm；3涂膜收头应用防水涂料多遍涂刷；5.2.12 水落口（图5.2.11-1、图5.2.11-2）与基层接触处应设置凹槽，凹槽内用密封材料封闭。防水附加层应伸入水落口内不少于50mm,防水层应超出附加层不小于50mm。图5.2.11-1横式水落口I-水落斗；2-喷涂橡胶沥青防水层;3-喷涂橡胶沥青防水附加层；4-密封材料图5.2.11-2直式水落口I-喷涂橡胶沥青防水层；2-喷涂橡胶沥青防水附加层；3-水落斗5.2.13 变形缝（图5.2.12-1、图5.2.12-2）防水构造应符合下列规定:>250图5.2.12/等高变形缝I-混凝土盖板；2-衬垫材料；3-喷涂橡胶沥青防水层封盖;4-喷涂橡胶沥青防水附加层；5-喷涂橡胶沥青防水层图5.2.122高低跨变形缝I-混凝土盖板；2-喷涂橡胶沥青防水层层；3.喷涂橡胶沥青防水附加；4-保温材料1变形缝泛水处的防水层下应增设附加层，附加层在平面和立面的宽度不应小于250mm；防水层应涂刷至泛水墙的顶部；2变形缝内应嵌填保温材料，并增设夹铺胎体增强材料的加强层，顶部应加扣混凝土或金属盖板。3高低跨屋面防水层与立墙交接处变形缝，应增设夹铺胎体增强材料的加强层，缝中嵌填保温材料，并采取能适应变形的覆盖处理。5.2.14 伸出屋面管道根部的周边应设置凹槽，凹槽内刷涂橡胶沥青防水涂料封闭。涂膜防水层上返高度不小于250mm。（图5213）图5.2.13出屋面管道I-喷涂橡胶沥青防水层；2-密封材料；3喷涂橡胶沥青防水附加层；4-管道5.3 地下工程5.3.1 用于一级防水设防时，喷涂橡胶沥青防水涂料可与其他防水材料复合使用,也可以单独使用。单独使用时，涂膜防水层厚度不得小于2.7mm。5.3.2 用于二级防水设防时，喷涂橡胶沥青防水涂料可单独使用。5.3.3 每道涂膜防水层最小厚度应符合表5.3.3的规定。表533每道涂膜防水层最小厚度防水等级一级二级涂膜厚度21.52.0条文说明：验证试验结果表明：符合表4.0.1要求的喷涂橡胶沥青防水涂料，可满足0.3MPa,12Omin的要求。5.3.4 喷涂橡胶沥青涂膜防水层应设在迎水面。地下室侧墙可采用外防外涂或外防内涂。5.3.5 防水加强层设计应符合GB50108的相关规定。以喷涂橡胶沥青防水涂料或涂刷型橡胶沥青防水涂料做防水加强层时，应夹铺胎体增强材料。5.3.6 地下室细部构造应包括变形缝、后浇带等部位。
