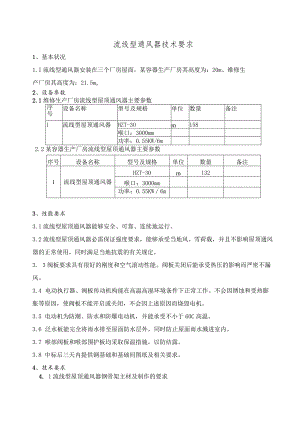

流线型通风器技术要求1、基本状况1.I流线型通风器安装在三个厂房屋面，某容器生产厂房其高度为：20m、维修生产厂房其高度为：21.5mo2、设备参数2.1维修生产厂房流线型屋顶通风器主要参数序号设备名称型号及规格单位数量备注1流线型屋顶通风器HZT-3Om158喉口：3000mm功率：0.55KW/6m2.2某容器生产厂房流线型屋顶通风器主要参数序号设备名称型号及规格单位数量备注1流线型屋顶通风器HZT-30m132喉口：3000mm功率：0.55KW6m3、性能要求3.1流线型屋顶通风器能够安全、可靠、连续地运行。3.2流线型屋顶通风器必需保证强度要求，能够承受当地风、雪荷载，并且不影响屋顶通风器的正常使用，同时满足当地抗震的有关规定。3. 3阀板要求具有很好的刚度和空气滚动性能。阀板关闭后能承受热压的影响而严密不漏风。3.4 电动执行器、阀板传动机构能在高温高湿环境条件下正常工作。不会因锈蚀和受热膨胀等原因，使阀板不能开启或关闭，不会因上述原因而烧毁电机。3.5 电动机为防潮、防水和防爆电动机，并能承受不小于60C高温。3.6 泛水板能完全将雨水排至屋面防水层外，同时防止屋面雨水溅进室内。3.7 喉部阀板和喉部围护板均采取保温措施，以防结露。3.8 中标后三天内提供钢基础和基础间图纸及相关要求。4、技术要求4. 1流线型屋顶通风器钢骨架主材及制作的要求4. 1.1钢骨架主材采用空心型钢。按GB6728-2002结构用冷弯空心型钢国家标准执行。4. 1.2骨架要进行修平处理并及时对修正部位进行涂漆，防止生锈。4. 1.3最终对整个骨架进行喷漆处理。4.4 板、排水槽及泛水4.5 1外护板、端板、排水槽、泛水板采用压型热镀锌彩色涂层钢板制成，热镀锌彩色涂层钢板的厚度为0.4mm。4.6 2.2彩色涂层钢板，按GB/T12754-2006彩色涂层钢板及钢带及GB/T13448-2006彩色涂层钢板及钢带试验方法国家标准执行。4.2.3排水槽能够迅速排出雨水，不允许有向室内滴水现象。4.3挡雨板材料采用彩色涂层钢板，其板厚为0.4mm；按GB/T12754-2006彩色涂层钢板及钢带及GB/T13448-2006彩色涂层钢板及钢带试验方法国家标准执行。4.4阀板4.4.1阀板的骨架同4.1.1条，阀板的挡板同4.3条。4.4.2阀板启闭要灵活，无卡、刮等现象。4.5电动执行器4.5.1电动执行器的控制模式为开关型，分体结构。4.5.2电控箱由厂家配套提供。具有防尘、防水等性能，并符合国家标准GB4208外壳防护等级的分类中规定的IP54级的要求。4.5.3控制设备要求满足系统设备启动、中止、运行和事故处理过程的安全监视、控制、调理、报警、联锁和保护的功能。4设计、制造、验收标准引用标准GB6388-86运输包装收发货标志GB/T13384-92机电产品包装通用技术条件GB755-81电机基本技术要求GB4208-84外壳防护等级的分类GBJ17-88钢结构设计规范GBJ9-87建筑结构荷载规范说明：以上标准规范以相关国家部（委）最新公布标准规范为准。5质保期、备品备件及售货服务5.1 质保期为12个月，自最终验收交付使用时起。5.2 产品在使用过程中，如发现质量问题，投标方在接到招标方通知后2小时内做出答复，24小时内派出的售后服务人员到现场维修。5.3 在质保期内，设备出现的非人为因素的质量问题，投标方应承受全部责任，并到现场进行维修。5.4 投标方对设备实行终身服务，并以优惠价格及时提供备件。6资料提供6.1合同签订后，投标方按合同约定的设计、制造（或供货方）安装调试进度及最终的竣工时间，分阶段及时提供下述资料。资料名称与内容份数备注1综合资料1.1投标方供货范围及非供货范围3合同生效1周内1.2投标方提交买方的设计数据、技术资料及交付进度3合同生效1周内1.3设备基础与相关基础设计图纸与布置图3合同生效1周内1.4电、气、水等能源需求参数及系统接口布置图，对设备的吊装、运输要求3合同生效1周内1.51.31.41.5三项资料的电子文档1合同生效1周内1.6预验收（如有）与终验收标准与验收大纲5合同生效2周内资料名称与内容份数备注1.7设备操作指导书3随机附带1.8设备安全操作规程3随机附带1.9投标方对设备的质量保证书与售后服务承诺3合同签定时2机械部分2.1设备总装图3随机附带2.2机械设计的全部（部分）部件图、零件图3随机附带2.3机械系统维护维修指导书3随机附带3电气控制部分3.1设备电气控制流程图3随机附带3.2设备电气控制系统安装图3随机附带3.3设备电气控制系统原理图3随机附带3.4设备电气控制系统接线图3随机附带3.5电气控制系统维护维修指导书3随机附带6.2投标方提供的文本文件一律采用中文。
