锦龙神雾灵活性改造项目汽封技术规范书.docx

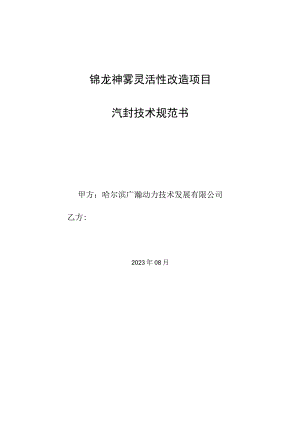

锦龙神雾灵活性改造项目汽封技术规范书甲方：哈尔滨广瀚动力技术发展有限公司乙方:2023年08月技术规范书第一部分通用部分1.1 一般规定1.1.1. 卖方提供的锦龙神雾灵活性改造项目应符合技术规范书所规定的要求，1.1.2. 1.2本合同技术规范提出了对本次改造材料的技术参数、性能、结构、试验等方面的技术要求。1.1.3. 3本合同提出的是最低限度的技术要求，并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文，卖方应提供符合本技术规范引用标准的最新版本标准和本合同技术要求的全新产品，如果所引用的标准之间不一致或本合同所使用的标准如与卖方所执行的标准不一致时，按要求较高的标准执行。1.1.4. 合同技术规范将作为订货合同的附件，与合同具有同等的法律效力。本技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。1.1.5. 合同技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。1.1.6. 6由于卖方汽封设计、制造、采购供货、安装等问题而导致设备无法正常按期投产、供货设备无法长期连续、安全、经济、稳定、可靠地运行，不能满足技术性能要求，卖方负全部责任。1.1.7. 语定义1.1.8. 7.1进口件：指通过中国海关报关验放进入中国境内且产自关境外的产品，即在中国境外生产并需报关入境的产品。1. 1.7.2进口品牌：指外资独资或合资（外资控股）企业在中国境内生产的产品。1.1. 7.3随机备品备件：指在截至满负荷试运结束前，为满足机组安装、调试、试运过程所需并跟随主机一起提供的用于备用的零部件，应计入评标价与主机合同总价。4商业运行备品备件：指卖方在技术规范书中根据本项目配置的机组台数和运行方式，提出其所供所有系统和设备在机组168试运结束后至第一次检查性大修期内(通常为两年)推荐的备品备件清单(必须逐项报价)，计入评标价但不计入合同总价。1.1.8付款事项1.1.8.1设备无预付款，设备到货后支付合同款的30%()；1.1.8.2设备安装完成经调试合格后支付合同款的60%()；1.1.8.3质保金为合同金额的10%(),质保期两个采暖期结束后支付。1.1.8.4甲方每次支付前，乙方提供相应金额的发票。1.1.8.5交货期为2023年09月30日前1. 2标准和规范1.1.1 卖方提供的材料，包括卖方向其他厂商购买的所有附件和材料，都应符合这些标准、规范或准则的要求。1.1.2 所列标准中的条款通过本合同的引用而成为本合同的条款，注明日期的引用标准其随后所有的修改单(不包括勘误的内容)或修订版均不适用本合同。不注明日期的引用文件，其最新版本适用本合同。1.1.3 2.3如果某项标准或规范在本技术规范中未作规定，或卖方采用其他标准或规范，则卖方应详细说明其采用的标准或规范，并向买方提供其采用标准或规范的中文版本。只有当其采用的标准或规范不低于本技术规范的要求时，卖方采用的标准或规范才能为买方认可。1.2.4主要的标准和规范标准号标准名称建设部令第XX号工程建设标准强制性条文电力工程部分DLT838-XXX燃煤火力发电企业设备检修导则DIT869-XXX火力发电厂焊接技术规程DUT752-XXX火力发电厂异种钢焊接技术规程DUT868-XXX焊接工艺评定规程DL5190.2-XXX电力建设施工技术规范第2部分：锅炉机组DL5190.3-XXX电力建设施工技术规范第3部分：汽轮发电机组DL5190.5-XXX电力建设施工技术规范第5部分：管道及系统DlT5210.2-XXX电力建设施工质量验收及评价规程第2部分：锅炉机组DIT5210.3-2XXX电力建设施工质量验收及评价规程第3部分：汽轮发电机组DLT5210.4-XXX电力建设施工质量验收及评价规程第4部分：热工仪表及控制装置DIT5210.5-XXX电力建设施工质量验收及评价规程第5部分：焊接DIT5072-XXX火电发电厂保温油漆设计规程GB26164.1-XXX电力安全工作规程（热力和机械部分）DLT776-XXX火力发电厂绝热材料DLT612-XXX电力行业锅炉压力容器安全监督规程D1T438-XXX火力发电厂金属技术监督规程DLT715-XXX火力发电厂金属材料选用导则DLT748.1-XXX火力发电厂锅炉机组检修导则第1-9部分DLT777-XXX火力发电厂锅炉耐火材料DLT616-XXX火力发电厂汽水管道与支吊架维修调整导则DIT936-XXX火力发电厂热力设备耐火及保温检修导则DLT561-XXX火力发电厂水汽化学监督导则DLT679-XXX焊工技术考核规程2.通用技术要求21总则2.1.1本技术规范的使用范围，汽轮机通流汽封改造等的设计、安装、性能、材料、制造、检验、包装、供货等方面的技术要求。2.1.2本工程卖方负责提供本工程所涉及的技术引进、技术设计、加工制造、现场安装调试、材料配件提供、技术培训及服务等全部工作。2.1.3本技术规范提出的是最低限度的要求，并未对一切细节做出完全规定,也未充分引述有关标准和规范的条文。卖方应保证提供符合技术规范和相关的国际、国内工业标准的优质产品以及相关产品的的检修、检修、安装和试运等工作。2.1.4技术规范和合同文件（包括图纸、说明书等）均采用国际单位。2.1.5本技术规范所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。2.L6在签订合同之后，买方有权以书面形式提出因标准和规程发生变化而产生的补充要求，卖方应承诺予以配合；如提出修改，具体项目和条件由供、需双方共同商定。2.L7卖方加工制造时所采用的零部件及检修工艺等，必须是技术和工艺先进，并经过运行实践已证明是成熟可靠的。2.L8有关加工技术要求未尽事宜，供需双方协商解决，在加工过程中如需改变零部件材质及加工要求，必须征得买方同意，否则出现的质量问题将由卖方负责，同时承担给买方造成的一切经济损失；2. 1.9本规范在合同生效后，作为合同附件，同合同具有同等效力。2.2工程E况新疆锦龙神雾能源开发有限公司建设有2台350MW超临界、一次中间再热、单轴、双缸（高中压合缸）双排汽、间接空冷、抽汽凝汽式汽轮发电机组，由哈尔滨汽轮机厂有限责任公司提供；锅炉为超临界参数、变压直流炉、四角切圆燃烧方式、固态排渣、单炉膛、一次再热、平衡通风、紧身封闭、全钢构架、全悬吊n型结构，由上海锅炉厂有限公司提供；发电机采用空冷发电机，励磁方式采用自并励静止励磁系统。汽轮机通流汽封改造：更换性能更优的汽轮机汽封，改善机组的热力性能。保留汽封现有的安装位置、工作条件不变，且不影响汽轮机原有轴向动静设计值，能有效降低工作蒸汽泄露，从而提高汽轮机的安全经济运行。改造后机组发电煤耗降低不少于2.OgkWho2 .3标准和规范.3.1本工程项目为锦龙神雾灵活性改造项目。本工程项目的质量检查、评定及验收时应严格遵循以下规范、标准，使用和解释的顺序：1.合同规定的标准；3 .设备厂家提供的技术文件材料；4 .设计院提供的设计文件材料；5 .国家和行业颁布的现行标准。2.3.2严格执行最新版工程建设标准强制性条文及国家、有关部门颁布的与本工程有关的法律、法规、规范、规程、设计院和制造厂技术文件上的质量标准和要求。2.3.3如果某项标准或规范在本技术规范中未作规定，或卖方采用其他标准或规范，则卖方应详细说明其采用的标准或规范，并向买方提供其采用标准或规范的中文版本。只有当其采用的标准或规范不低于本技术规范的要求时，卖方采用的标准或规范才能为买方认可。2.3.4主要的标准和规范标准号标准名称国能安2014161号防止电力生产重大事故的二十五项重点要求GB/T8117.2-2008汽轮机热力性能验收试验规程第2部分：方法B各种类型和容量的汽轮机宽准确度试验GBT13384-2008机电产品包装通用技术条件DL/T715-2015火力发电厂金属材料选用导则DL/T8382017发电企业设备检修导则Q/CHD19-2019电业安全工作规程（热力和机械部分）C153-11-20汽轮机厂家图纸资料2.4技术规范2.4.1设备安装位置汽机房12.6m平台2.4.2汽轮机现有主要技术条件汽轮机型式：超临界、一次中间再热、单轴、双缸双排汽（高中压合缸）、间接空冷、抽汽凝汽式汽轮机。(1)汽轮机额定工况(TRL)参数:额定功率MW350额定主汽门前压力MPa(a)24.2额定主汽门前温度566额定主蒸汽流量t/h1080.85额定再热汽阀前温度C566给水温度285.2(2)汽轮机最大连续工况(TMCR)参数：功率MW369.40主汽门前压力MPa(a)24.2主汽门前温度566额定主蒸汽流量t/h1080.85再热汽阀前温度566(3)汽轮机阀门全开工况(VWO)参数：功率MW384.52主汽门前压力MPa(a)24.2主汽门前温度C566额定主蒸汽流量t/h1135再热汽阀前温度5662.5. 5技术规范要求：2.6. 1.适用于锦龙神雾灵活性改造项目使用，具体要求如下：2.7. 5.1.1卖方提供本次施工所涉及的阻汽片、汽封及附件等全部配件，负责拆除旧汽封，并进行新汽封的制造、运输、安装调整工作，对高压缸及低压缸阻汽片拆除、更换及调整；2.8. 1.2阻汽片、汽封检修后，机组启停中机组胀差值、振动值、推力瓦温度不超过厂家说明书的要求，与检修前各数据值基本持平。2.9. 1.3高中压、低压隔板阻汽片、喷嘴阻汽片要求镶嵌牢固，汽封齿应完整、无缺损，不得松动。2.10. 5.1.4应用激光测量仪测量全实缸与半实缸的变形量(负责数据的测量、采集、记录，洼窝测量采用专用测量设备进行电子数据采集，全实缸垂直和水平方向直径测量）即全实缸与半实缸的中心变化数值，确保准确性并出具报告。2.5.1.5卖方精准分析挠度最大处汽封间隙的最小间隙值，从而确定整个高中压缸的汽封间隙值。2.5.2.汽封检修技术规范2.5.2.1汽封环本体材质为ICrI2Mo,产品设计、制造、安装、调试应符合本技术协议的要求。汽封更换形式为导流式多级次减压汽封，导流式多级次减压汽封应具高齿、低齿、腔室入口、腔室出口、迷宫涡流腔室、导流齿、扰乱小齿、扰流斜小齿设计，涡流腔室应在4个腔室以上。2.5.2.2汽封高齿齿尖应为迎汽斜齿，矮齿整齿应向迎汽侧倾斜。2.5.2.3汽封单个涡流腔体内应有独立的汽流回流通道，回流通道出口面积应占整个回流槽面积的90%以上。2.5.2.4导流齿上设计有2个以上阻流小齿。2.5.2.5乙方所提供的汽封可在不对汽轮机作变动的条件下，替代原有的汽封工作；在汽轮机正常运行的情况下，改造后的汽封应和常规汽封一样正常工作。2.5.2.6改造后汽封的安装间隙（轴向及径向）不应小于原设计值，汽封定位、配合相关要求应与原设计保持一致。汽封圈的具体尺寸采用设计图纸与现场测绘相结合的方式进行确认。2.5.2.7改造后汽封的设计不改变原汽封的装配方式和定位结构，所有汽封加工完毕出厂前，必须保证汽封尺寸与图纸相符；改造后汽封与原汽封
