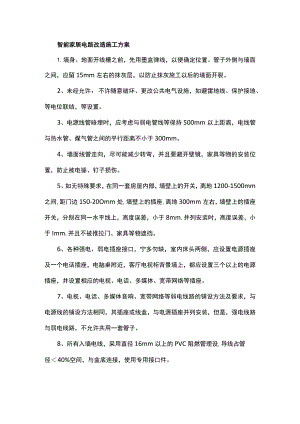

智能家居电路改造施工方案.docx

智能家居电路改造施工方案1.墙身、地面开线槽之前，先用墨盒弹线，以便确定位置。管子外侧与墙面之间，应留15mm左右的抹灰层，以防止抹灰施工以后的墙面开裂。2、未经允许，不许随意破坏、更改公共电气设施，如避雷地线、保护接地、等电位联结，等设置。3、电源线管暗埋时，应考虑与弱电管线等保持500mm以上距离，电线管与热水管、煤气管之间的平行距离不小于300mm。4、墙面线管走向，尽可能减少转弯，并且要避开壁镜，家具等物的安装位置，防止被电锤、钉子损伤。5、如无特殊要求，在同一套房屋内部，墙壁上的开关，离地1200-1500mm之间,距门边150-20Omm处,墙壁上的插座,离地300mm左右，墙壁上的插座开关，分别在同一水平线上，高度误差，小于8mm,并列安装时，高度误差，小于Imm,并且不被推拉门、家具等物遮挡。6、各种强电、弱电插座接口，宁多勿缺，室内床头两侧，应设置电源插座及一个电话插座，电脑桌附近，客厅电视柜背景墙上，都应设置三个以上的电源插座，并设置相应的电视、电话、多媒体、宽带网络等插座。7、电视、电话、多媒体音响、宽带网络等弱电线路的铺设方法及要求，与电源线的铺设方法相同，其插座或线盒，与电源插座并列安装，但是，强电线路与弱电线路，不允许共用一套管子。8、所有入墙电线，采用直径16mm以上的PVC阻燃管埋设,导线占管径40%空间，与盒底连接，使用专用接口件。9、使用导线管时，电源线管从地面穿出应做合理的转弯半径，特别注意,在地面下，必须使用套管，并加胶连接紧密，地面没有封闭之前，必须保护好PVC管套，不允许有破裂损伤;铺地板砖时，PVC套管，应被水泥沙浆完全覆盖。10、配线时相线与零线的颜色应不同;同一住宅相线火线(L)颜色应统一,比如，相线火线，使用黄色，或者使用绿色，或者使用红色，零线(N)用淡蓝色，保护接地线(PE)用黄绿双色线。IL线管穿线之前，应将直接头打上PVC胶水，以免进水。电源线穿管时，应将导线取直再穿管，不可中途拔、拉管接头;弱电线路中，穿线时用力时不可过猛，以免导线断心。12、电源分支接头，应接在插座盒、开关盒、灯头盒内，每个接头接线,不宜超过两根，线在盒内，应有适当的余量。13、音响线出入墙面，应做底盒。多芯电话线的接头处，护套管口，用胶带包扎紧，以免电话线受潮，发生串音等故障。14、电视天线接线，必须采用分支器，并留有检查口。15、管中电源线，不可有接头、不可将电源线，裸露在吊顶上或直接抹入墙中，以保证电源线可以拉动或更换。16、导线连接坚固，接头不受拉力，包扎严密，采用螺钉(螺帽)连接时，电线无绝缘距离不大于3mm,铜芯线间连接,应用压接或绞接法,绞接长度，不小于5圈，裸露电线，必须先用防水胶带包扎后，再缠绕黑胶布，无绝缘层破损等缺陷，经检验认可。17、穿管的电线、信号线、电话线等都进行检测，以确认是否线间短路、对地短路、断线等，确认无误后再进行埋线管。18、单相两孔插座的接线，面对插座：左零右相（即，左边为零线，右边为火线），单相三孔，正上方为地线。所有单相插座，均符合左零右相，接地在上的原则。19、插座、开关安装，要牢固，四周无缝隙，厨房、卫生间内及室内及室外安装的开关，应采用带防溅盒的开关。20、空调供电，用16A三孔插座，高度在1500mm以下的所有插座，应安装具有保护挡板的插座，以免儿童触摸，卫生间内部，宜作局部等电位联结端子，插座采用防水防溅型，并远离水源。照明开关，应设在门外，镜前灯、浴霸,卫生间内部，宜选用防水开关。21、为了生活舒适方便，卧室应采用双控开关，厨房电源插座，应并列设置开关，控制电源通断。22、插座、开关面板固定时，应用配套的螺钉，不得使用木螺钉或石膏板螺丝代替，以免损坏底盒，开关安装方向一致。23、配电箱，应根据室内用电设备的不同功率，分别配线供电;大功率家电设备，应独立配线安装插座。配电箱内的电线排列，要整齐，插座照明各路开关，要分清，压接配件齐全，压接导线的回转方向，要正确，断路器接线牢固，在断路器接线端子上，不得将不同线径的导线在同一端压接，配电箱分路，要平衡，要标明各个回路。24、竣工后，提交T分标准详细的电路布置图。室内的电路根据不同的房间要有不同的设计方案，电路的改造不仅关系到后期房间的舒适性，更关系到家人的生命安全。所以，应该做到设计合理更要符合规范化要求。
