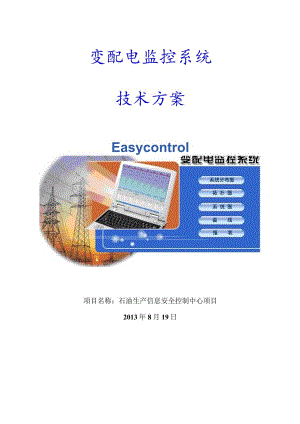

变配电监控系统技术方案Easycontrol项目名称：石油生产信息安全控制中心项目2013年8月19日第一部分前T1第二部分技术方案21 项目概述22 系统概述23 系统网络拓扑图34 系统配置清单45 系统监控内容115.1 IOkV部分115.2 0.4kV部分115.3 温控仪115.4 直流屏725.5 UPS及电池组126 系统结构127 系统功能137.1 功能概述137.2 排列图137.3 系统图147.4 图形功能157.5 曲线功能167.6 动态报表177.7 告警管理187.8 用户管理197.9 系统资料管理207.10 转发系统217.11 项目管理227.12 在线帮助238 系统设计思想及遵循规范248.1 设计思想248.2 设计规范及依据258.3 总体技术指标26第三部分项目说明271 系统质量保证及售后服务承诺272 需要用户配合的工作272.1 协助前期工作272.2 配合培训及项目验收交接工作273 培训与交接283.1 培训事项283.2 项目的交接与验收28版权所有，未经允许不得复制、使用、泄露给第三方第一部分前言随着近几年中国经济的高速发展，用电的安全性、可靠性、稳定性以及与其直接挂钩的社会政治影响、经济效益、管理效率和运行成本日益成为社会各方考虑的问题。在电力系统中，提高变配电系统管理效率的需要与日俱增，而传统的管理模式已经远远不能适应供电系统高密度、大容量运转的需求，尤其是发生事故情况下，调度管理中心对全系统的运行状况做不到全面、实时、准确的掌握，只能根据现场值班员的报告进行指挥和调度，很可能由于没有及时了解系统运行情况而导致故障连锁反应，使故障区域扩大。因此为保证供电安全、可靠，采用专业先进的变配电监控系统也愈来愈迫切。Easycontrol变配电监控系统是北京易艾斯德科技有限公司利用其领先的电力专业技术，采用先进的分布式处理，应用网络通讯及现场总线技术，并配备全智能化测控装置的变配电监控系统。通过Easycontrol变配电监控系统，可以使监控中心实时掌握变电站的的运行情况，直接对相关设备进行操作，及时了解故障情况，并迅速进行处理，使整个供电系统的管理科学化、规范化，并且还与其它上级调度与管理系统交换数据，充分发挥整体优势，进行全系统的信息综合管理。第二部分技术方案1项目概述石油生产信息安全控制中心项目【电力监控】各是一套独立的监控系统，应用最新一代的计算机综合自动化电力监控管理系统，具有很好的开发性。系统内部采用统一的监控平台，实现对整个供电系统的智能化管理，能够对供电系统中所有电气设备的运行状态进行安全、可靠、准确的实时监视。后台监控系统监控对象为保护装置、智能仪表、直流屏、变压器温控仪等，各个智能设备采集上来的信息通过通讯管理机处理分析后，传到主机后台进行显示、告警等，实现变配电室无人值守、集中管理的功能。石油生产信息安全控制中心项目共有十八个变电所（如表一），监控信息通过光缆上传到中央监控中心。表一:建筑变电所1#建筑变电所Al变电所A22#建筑变电所Dl变电所D2变电所Ml变电所M2变电所M3变电所M4变电所M5变电所M6变电所M7变电所M8变电所M9变电所MIo变电所M17变电所M183#建筑变电所Pl变电所P2本项目主站层由监控主机、打印机、UPS及相关网络设备组成，通讯管理机、交换机、计算机之间采用TCP/IP协议、网线连接，通讯管理机和现场智能设备之间采用屏蔽双绞线连接通讯，各配电室之间的通讯采用光缆连接。本项目的监控现场的智能设备包括：保护装置、智能仪表、直流屏、温控仪、UPS及电池组等。2系统概述Easycontrol变配电监控系统是最新一代的计算机综合自动化电力监控管理系统，其功能强大，全面性、针对性、可操作性和稳定性均得到进一步的提升和完善，是一套集电力监控、管理操作及综合信息自动化为一体的现代化电力监控管理信息系统。Easycontrol变配电监控系统运行于Windows系列操作平台，基于大型专业数据库软件SQL进行操作，具有稳定性高、可靠性好、实时性强、兼容扩展性突出、人机界面友好及易操作维护等许多特点。EaSyContrOl变配电监控系统可以完成开关状态监视、模拟量采集、综合保护监控、报警管理、曲线分析、报表生成、统计打印、用户管理等多种实用功能，从而加强了用电可靠性、提高了用电管理效率，提升了供电质量，降低了运行维护成本。整个系统集保护、测量、控制、报警、远传等功能为一体，控制技术与网络技术相结合,实现数据共享、自动化管理，无人或少人职守。3系统网络拓扑图4系统配置清单石油生产信息安全控制中心项目【电力监控】配置清单汇总序号名称规格型号数量单位备注1监控系统Easycontrol变电站监控系统（高低压监控）1套合计序号名称规格型号数量单位备注主站监控层（中央监控中心）1系统服务器主机DELLPowerEdgeR520（含操作系统）1台2系统工作站主机戴尔OPtiPIeX7010MT微塔式（含操作系统）2台3显示器DELL22”宽屏液晶3台4打印机HPLJP1566A422P1200DPI1台5UPSSANTAK3KVA/1H（含阀控式铅酸蓄电池）1套6光环网交换机KIEN-2000-2S：冗余环网交换机；2个100M光口，1-2个10OBase-FX；6个10/1OOBase-TX自适应接口,其中2个光口可自愈；结构形式：卡轨式；供电电源：AC220V1台7光缆附件光缆的熔接、跳线、尾纤和光纤盒等2套8光缆八芯单模直埋800米9操作台标准四工位操作台。安放系统主机，包括5孔转换插座2个，2把椅子。1套10服务器机柜尺寸：600mm*1000mm*2260mm（宽*深*高）（包含5孔换换插座2个）1套11通讯线缆防火阻燃线缆ZR-RVSP2X1.5米软件及工程1监控系统Easycontrol变配电监控系统（20点）1套2应用软件OFFICE20103套3数据库软件SQLServer20081套合计监控子站1#建筑变电所A1、A21子站工作站主机戴尔OPtiPieX7010MT微塔式（含操作系统）1台2显示器DELL19”普屏液晶1台3光环网交换机KIEN-2000-2S：冗余环网交换机；2个IC）OM光口，1-2个10OBase-FX；6个10/1OOBase-TX自适应接口,其中2个光口可自愈；结构形式：1卡轨式；供电电源：AC220V4通讯管理机EMU3000机架式18口RS-422/485（含通讯软件）15光缆附件光缆的熔接、跳线、尾纤和光纤盒等2套6光缆八芯单模直埋500米7通讯机柜800*600*2200（宽*深*高）（包含5孔换换插座2个）1关8通讯线缆防火阻燃线缆ZR-RVSP2X1.5米合计2#建筑变电所Dl1子站工作站主机戴尔OPtiPieX7010MT微塔式（含操作系统）1台2显不器DELLI9”普屏液晶1台3光环网交换机KIEN-2000-2S：冗余环网交换机；2个IoOM光口，1-2个10OBase-FX;6个10/1OOBase-TX自适应接口,其中2个光口可自愈；结构形式：卡轨式；供电电源：AC220V1台4通讯管理机EMU3000机架式18口RS-422/485（含通讯软件）1台5光缆附件光缆的熔接、跳线、尾纤和光纤盒等2套6光缆八芯单模直埋500米9通讯机柜800*600*2200（宽*深*高）（包含5孔换换插座2个）1套10通讯线缆防火阻燃线缆ZR-RVSP2X1.5米合计2#建筑变电所D21子站工作站主机戴尔OPtiPieX7010MT微塔式（含操作系统）1台2显示器DELLl9”普屏液晶1台3光环网交换机KIEN-2000-2S：冗余环网交换机；2个100M光口，1-2个10OBase-FX；6个10/1OOBase-TX自适应接口,其中2个光口可自愈；结构形式：卡轨式；供电电源：AC220V14通讯管理机EMU3000机架式18口RS-422/485（含通讯软件）1台5光缆附件光缆的熔接、跳线、尾纤和光纤盒等2套6光缆八芯单模直埋200米7通讯机柜800*600*2200（宽*深*高）（包含5孔换换插座2个）1套8通讯线缆防火阻燃线缆ZR-RVSP2X1.5米合计2#建筑变电所Ml1子站工作站主机戴尔OPtiPleX7010MT微塔式（含操作系统）1台2显示器DELLl9”普屏液晶1台3光环网交换机KIEN-2000-2S：冗余环网交换机；2个IoOM光口，1-2个10OBase-FX；6个10/1OOBase-TX自适应接口,其中2个光口可自愈；结构形式：卡轨式；供电电源：AC220V1台4通讯管理机EMU3000机架式18口RS-422/485（含通讯软件）1台5光缆附件光缆的熔接、跳线、尾纤和光纤盒等2套6光缆八芯单模直埋500米7通讯机柜800*600*2200（宽*深*高）（包含5孔换换插座2个）1套8通讯线缆防火阻燃线缆ZR-RVSP2X1.5米合计2#建筑变电所M21子站工作站主机戴尔C）PtiPIeX7010MT微塔式（含操作系统）1台2显示器DELLI9”普屏液晶1台3光环网交换机KIEN-2000-2S：冗余环网交换机；2个100M光口，1-2个10OBase-FX56个10/1OOBase-TX自适应接口,其中2个光口可自愈；结构形式：卡轨式；供电电源：AC220V14通讯管理机EMU3000机架式18口RS-422/485（含通讯软件）1台5光缆附件光缆的熔接、跳线、尾纤和光纤盒等2套6光缆八芯单模直埋200米7通讯机柜800*600*2200（宽*深*高）（包含5孔换换插座2个）1套8
