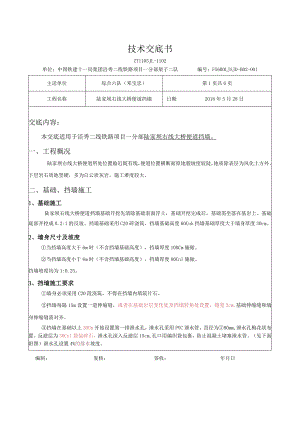

技术交底书ZT1105JL-1102单位：中国铁建十一局集团涪秀二线铁路项目一分部架子二队编号：FX6B0LJSJD-B02-OOl主送单位综合六队（邓宝忠）第1页共6页工程名称陆家坝右线大桥便道挡墙日期2018年5月28日交底内容：本交底适用于涪秀二线铁路项目一分部陆家坝右线大桥便道挡墙。一、工程概况陆家坝右线大桥便道所处位置临近既有线，便道位置横断面原地貌坡度较陡，地质除表层为风化土方外，下层岩石质地坚硬，多为白云质灰岩，施工难度较大。二、基础、挡墙施工1、基础施工陆家坝右线大桥便道挡墙基础开挖先清除基础表面浮土，基础开挖完成后，基础需坐落在基岩上。基础底部开挖成0.2:1的反坡。挡墙基础采用C20碎浇筑，挡墙基础高度60Cnb挡墙基础厚度大于墙身厚度30cm。2、墙身尺寸及坡度当挡墙高度大于6m时（不含挡墙基础高度），挡墙厚度100Cm施做。当挡墙高度小于6m时（不含挡墙基础高度），挡墙厚度80Cnl施做。挡墙坡度均为1:0.25。3、挡墙施工要求墙身必须采用C20段浇筑，不得在挡墙内填筑片石。挡墙每隔15m设置一道伸缩缝，或者在基础岩层变化处及挡墙转角处设置，缝宽2cm,基础伸缩缝和墙身伸缩缝需对齐。挡墙在基础以上30Cm开始设置第一排泄水孔，泄水孔采用PVC泄水管，直径为80mm,泄水孔梅花状布置。反滤层为30Cnl袋装碎石，泄水孔深入反滤层15cm,孔口用编织袋包裹，防止混凝土堵塞泄水管。（见下面附图）泄水孔设置4%的排水坡度。编制：复核：签收：年月日注：对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。技术交底书ZT1105JL-1102单位：中国铁建十一局集团涪秀二线铁路项目一分部架子二队编号：FX6B01-JSJD-B02-OOl主送单位综合六队（邓宝忠）第2页共6页工程名称陆家坝右线大桥便道日期2018年5月28日4、挡墙浇筑要求采用竹胶板立模，浇筑混凝土前竹胶板必须清理干净，并刷隔离剂，隔离剂可采用优质机油、柴油，比例宜为3:7,严禁使用色拉油等食用油。模板采用不小于8*10Cm木方作为背楞，背楞木方净距不大于40cm。采用12三钢筋作为拉杆，拉杆间距不大于80cm,矩形或者梅花形布置。顶、底层拉杆距离模板边缘均不得超过30cm。拉杆宜采用Iomm厚钢垫板加固，采用双螺母。当采用蝴蝶卡时，每个拉杆糊蝶卡应双扣。模板需加固牢固，线型顺直，防止浇筑混凝土时跑模和爆模。挡墙采用C20模筑混凝土,边浇筑边振捣密实，采用插入式振捣棒，振捣棒要竖直，快入慢出，振捣点均匀分布，间距不超过振捣棒振捣范围，大于模板边IOCn1。振捣混凝土不冒气泡、不下沉、表面开始泛浆为准，防止振捣不密实或泛砂。分层浇筑时，在下一层表面预留两排接茬钢筋，采用16螺纹钢，单根长度60cm,外露30Cnb线路纵向间距30Cnb层间距30cm。5、挡墙反滤层挡墙反漉层采用墙背设30cm厚砂砾石反滤层。挡墙顶内侧0.3m范围内，采用洞渣回填，洞渣含泥量不超过15%,直径不宜大于15cm,人工或者机械碾压密实，分层厚度不得超过40cm,以满装的自卸车碾压无明显车辙痕迹为碾压密实。机械碾压时，应距离挡墙2.Om以上。三、特殊段施工1、特殊段基础施工当挡墙基础地势较陡时（具体情况根据现场实际情况为准），按照以下断面施工基础，在基础内水平施工两排25砂浆锚杆，长度4m,外露1m,嵌入基岩3m,锚杆设置90°弯钩，长度不小于IOCn1,层间距40cm,线路纵向间距80cm。锚杆孔48的钻头钻孔,锚杆注M20水泥砂浆，注浆饱满。基础加宽编制：复核：签收：年月日注：对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。技术交底书ZT1105JL-1102注：对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。技术交底书ZT1105JL-1102注：对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。技术交底书ZT1105JL-1102单位：中国铁建十一局集团涪秀二线铁路项目一分部架子二队编号：FX6B01-JSJD-B02-OOl主送单位综合六队（邓宝忠）第6页共6页工程名称陆家坝右线大桥便道日期2018年5月28日四、既有线施工注意事项1、临近既有线施工及安全、文明施工（内容偏少）临近既有线施工，遵循既有线施工原则，遵循“一人一机，车来机停”作业。施工时，现场防护员、安全员、施工负责人必须在场，否则不得施工。遵循铁总管理规定“红十条”原则。编制：复核：签收:年月日注：对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。
