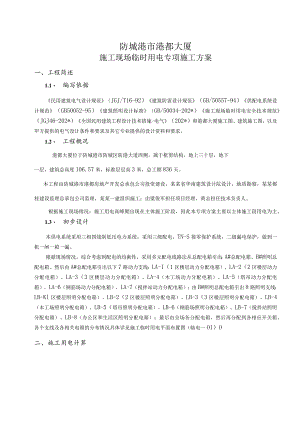

防城港市港都大厦施工现场临时用电专项施工方案一、工程简述1.1、 编写依据民用建筑电气设计规范（JGJ/T16-92）建筑防雷设计规范（GB/50557-94）供配电系统设计规范（GB50052-95）建筑照明设计标准（GB/50034-202*）施工现场临时用电安全技术规范（JGJ46-202*）全国民用建筑工程设计技术措施-电气（202*）和港都大厦施工图、建筑施工图，以及甲方提供的电气设计条件和要求及其它专业提供的设计资料和要求。1.2、 工程概况港都大厦位于防城港市防城区防港大道西侧，属于框剪结构，地上三十层，地下一层，建筑总高度106.57米，标准层层高3米，总工期836天。本工程由防城港市港都房地产开发总承包公司投资建设，某某省华南建筑设计院设计，地质勘察，某某都桂建设监理总承包公司监理，某某一建组织施工；由梁俊军担任项目经理，黄志担任技术负责人。根据施工现场情况：施工用电高峰期出现在主体施工阶段，因此本专项方案主要以主体施工段用电为主。1.3、 初步设计本供电系统采用三相四线制低压电力系统，采用三级配电，TN-S接零保护系统，二级漏电保护，做到一机一闸一箱一漏。根据现场情况，综合考虑到配电的均衡性，采用多元配电线路法从总配电箱引出：A#总配电箱、B#照明总配电箱。然后由A#总配电箱引出以下7路动力支线：LA-I（1区楼层动力分配电箱）、LA-2（2区楼层动力分配电箱）、LA-3（3区楼层动力分配电箱）、LA-4（木工场动力分配电箱）、LA-5（塔吊动力分配电箱）、LA-6（钢筋场动力分配电箱）、LA-7（搅拌站动力分配电箱）；由B#照明总配电箱引出8路照明支线：LB-Kl区楼层照明分配电箱）、LB-2（2区楼层照明分配电箱）、LB-3（3区楼层照明分配电箱）、LB-4（木工场照明分配电箱）、LB-5（塔吊照明分配电箱）、LB-6（钢筋场照明分配电箱）、LB-7（搅拌站照明分配电箱）、LB-8（办公区和生活区照明分配电箱）；最后由全场各分配电箱，然后再分配到各相应开关箱。各个支线及各相关电箱的分布情况具体详见施工临时用电平面布置图（临电一OI）O二、施工用电计算2.1 主要用电设备功率及计算名称数量单机容量总容量（KW）需要系数Kx功率因素cos功率因素g4>Pe(KW)Pjs=KxXPeQjs=PjsXtg1区（2.3区相同）楼层施-l层用电设备钢筋电渣压力焊机238760.350.61.3332.2411.2815.00电弧焊机220400.350.61.3316.975.947.90木工台锯31.13.30.700.701.023.32.312.36插入式振动器21.530.700.701.0232.12.14平板振动器21.530.700.701.0232.12.14手提锯80.2520.700.701.0221.41.43小计127.360.5125.1330.97木工场木工台锯31.13.30.700.701.023.32.312.36木工电刨21.12.20.700.701.022.21.541.57手提锯30.250.750.700.701.020.750.530.54小计6.25_一6.254.384.47塔吊场塔吊245900.300.701.0256.9216.0817.42小计4556.9216.0816.08钢筋加工场钢筋切断机2360.700.701.0264.24.28钢筋调直机17.57.50.800.800.757.564.5钢筋方曲机2360.700.701.0264.24.28砂轮割管机11.11.10.700.701.021.10.770.79钢筋闪光对焊机190900.350.402.2925.468.9120.41电弧焊机120200.350.402.295.661.984.53小计130.651.7226.0638.79搅拌站搅拌机27.515KW0.600.651.17159.010.54砂浆机23.570.70.71.0274.95.00小计23一一2313.915.54动力用电合计586.75322.42135.81167.79照明铺灯23.570.800.521.6075.68.96碘鸨灯照明301300.800.521.60302438.4小计373729.647.36临时照用电（动力+明）合计623.75359.42165.01215.15注：上表格中塔吊Pe值计算为：由暂载率Jc=40%换算到Jc=25%时；电焊机由Jc=50%换算到JC=IO0%时。2.2 、各电箱负荷计算2.21、总配电箱负荷计算施工工地地上部分可分段作业，现场各组设备同期系数为KP=Kq=O.9,功率因数CoS6=0.65,由总配电箱返出的各用电设备按满负荷计算。(a) 总的有用功率Pjs=KpXPjsi=0.9×165.OlKW=148.51KW(b) 总的无用功率Qjs=KOXEQjHO.9X215.15KW=I93.64KW(c) 总的视在功率Sjs=yPjs2+Qjs2=261.43KVA(d) 总的电流计算：IjS=SjSCUe=278.98/(1.732X0.38)=397.21A根据计算总的视在功率为：261.43KVA,总的计算电流为：397.21A,引出线采用1组BLV3X240mm2+2X95mm2铝芯线，持续容许电流为450A,大于总的计算电流397.21A,满足要求。A#总配电箱至各动力分配电箱的计算负荷1.AT支线：(A#A-1#)AT#：1区楼层动力分配电箱主要引出的用电设备有：钢筋电渣压力焊机2台、电弧焊机2台、木工台锯3台、插入式振动器2台、平板振动器2台、手提锯8台。按现场该组设备同期系数取Kp=Kq=I进行计算，根据动力用电设备功率及计算表可知：Pjs(LA-I)=1.0×Pe=60.51KWQjs(LA-I)=(32.24+16.97)X1.33÷(3.3+3+3+2)×1.02=76.96kVarSjs(LA-I)=Pjs1÷Qjs1=97.90KVAIjs(LA-I)=97.90/(0.38×1.73)=148.911.A-2支线：(A#A-2#)A-2#：2区楼层动力分配电箱计算同A-l#o1.A-3支线：(A#A-3#)A-3#：3区楼层动力分配电箱计算同A-1#。1.A-4支线：(A#A-4#)A-4#木工场动力分配电箱主要引出的用电设备有：木工台锯3台、木工电刨2台、手提锯3台。按现场该组设备同期系数取Kp=Kq=I进行计算，根据动力用电设备功率及计算表可知：Pjs(LA-4)=1.0×Pe=6.25KWQjs(LA-4)=6.25X1.02=6.38kVarSjs(LA-4)=Pjs2+Qjs2=8.93KVIjs(LA-4)=8.93/(0.38×1.73)=13.58A1.A-5支线：(A#A-5#)A-5#塔吊场动力分配电箱主要引出的用电设备有：塔吊1台。按现场该组设备同期系数取Kp=Kq=I进行计算，根据动力用电设备功率及计算表可知：Pjs(LA-5)=1.0×Pe=56.92KWQjs(LA-5)=56.92×1.02=58.06kVarSjs(LA-5)=Pjs2+Qjs2=81.31KVAIjs(LA-5)=81.31/(0.38×1.73)=123.68A1.A-6支线：(A#A-6#)A-6#钢筋场动力分配电箱主要引出的用电设备有：钢筋切断机2台、钢筋调直机1台、钢筋弯曲机1台、砂轮切割机1台、钢筋闪光对焊机1台、电弧焊机1台。按现场该组设备同期系数取Kp=Kq=I进行计算，根据动力用电设备功率及计算表可知：Pjs(LA-6)=1.0×Pe=51.72KWQjs(LA-6)=(6+6+1.1)X1.02+7.5×0.75+(25.46+5.66)×2.29=90.25kVarSjs(LA-6)=Pjs2+Qjs2=104.02KVAIjs(LA-6)=104.02/(0.38×1.73)=158.23A1.A-7支线：(A#A-7#)A-7#搅拌站动力分配电箱主要引出的用电设备有：搅拌机2台、砂浆机2台。按现场该组设备同期系数取Kp=Kq=I进行计算，根据动力用电设备功率及计算表可知：Pjs(LA-7)=1.0×Pe=23KWQjs(LA-7)=15×l.17+7X1.02=24.69kVarSjs(LA-7)=Pjs2+Qjs2=33.74KVAIjs(LA-7)=110.88/(0.38×1.73)=51.32A2.2.3总配电箱至照明总配电箱支线(LB)负荷计算：照明总配电箱(B#)主要供应各施工场的用电照明；楼层照明、木工场照明、塔吊场照明、钢筋加工场照明、搅拌站照明和办公区和生活区照明等；按现场该组设备同期系数取Kp=Kq=I进行计算，根据动力用电设备功率及计算表可知：Pjs(LB)=1.0×Pe=37KWQjs(LB)=(7+30)×1.6=59.2kVarSjs(LB)=Pjs1+Qjs2=69.8IKVAIjs(LB)=69.81/(0.38×1.73)=106.19A2. 3导线及导线截面的选择本工程总电源至各分配电箱，分配箱至各开关箱采用铝芯绝缘塑料电缆埋地敷设和架空敷设。选择的程序是：先按允许温升初选截面，使L小于电缆允许流量，然后再用电压损失校核，使其小于电压损失规定值为满足要求。(1)LA-I段，Ll=80m=0.08kmIjl=148.91APjl=60.51KwQ.il=76.96kVar查规范表得，初选乩/-3乂70皿2+2乂35|11112(1=205人)电压损失5%=PjSXL/(2XCXS)=60.51X0.08/(2×46.3×70)(2) =0.08%<5%,满足规定(3) 1.A-2段，L2=120m=0.12kmIj2=148.91Pj2=60.51KwQj2=76.96kVar查规范表得，初选乩，-3乂70102+2乂35|111112(1=205人)电压损失4U2%=PjSXL(2×C×S)=60.51×0.12/(2×46.3×70)(4) =0.11%<5%,满足规定(5)
