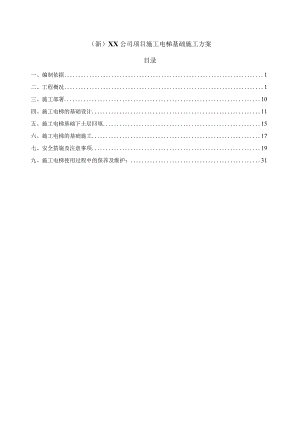

（新）XX公司项目施工电梯基础施工方案目录一、编制依据1二、工程概况1三、施工部署10四、施工电梯的基础设计11五、施工电梯基础下土层回填15六、施工电梯的基础施工17七、安全措施及注意事项19九、施工电梯使用过程中的保养及维护：31一、编制依据序号名称编号1建设项目（一期）施工蓝图2建筑施工高空作业安全技术规程3建筑机械使用安全技术规程4建设工程施工现场消防安全技术规范5施工升降机安装使用说明书二、工程概况2.1工程概况建设项目（一期）位于XX市XX新区XX片区，XX环境园以西，XX大道以东，XX快速（三期）以北，XX路以南。表2.1建筑设计概况序号内容1建筑功能宿舍楼、综合楼等2建筑面积211504m2地上建筑面积202729m2地下建筑面积8775m23层数、建筑高度及建筑面积1、17栋北区宿舍无地下室，地上18层，建筑高度74.1米，建筑面积约132205平方米；2、18栋留学生和外籍教师综合楼地下一层，地上26层，建筑高度93.3米，总建筑面积约79299平方米，其中：地上建筑面积约70524平方米，地下建筑面积约8775平方米。3、15栋校医院无地下室，地上2层，建筑高度11米，建筑面积约3880平方米；4、16栋北区食堂无地下室，地上4层，建筑高度23.9米，建筑面积约13831平方米；5、连廊平台3930平方米。4地下室防水等级一级5地下室耐火等级一级6地下室建筑功能设备房及停车库2.2工程水文地质条件2.21场地岩土特性根据岩土工程勘察规范3.1节，拟建工程重要性等级为一级，场地复杂程度为二级,地基复杂程度为一级，岩土工程勘察等级综合评定为甲级。表2.2场地各土层的岩性特征一编号土层名称力学分层号层厚(In)颜色状态备注1第四系人工填土层(Qr)素填土0.4012.80黄褐、灰褐、灰色松散、局部稍密主要由泥质粉砂岩残积土、全强风化泥质粉砂岩、页岩组成，局部夹少量碎石、风化岩块，均匀性差，新近堆填，尚未完成自重固结。第四系冲洪积层(QpR)】有机质粉质黏土0.604.80灰、深灰色软塑饱和，压缩性高、干强度及韧性中等，切面稍有光泽，含少量有机质，有机质含量约5%9%,局部夹薄层粉细砂，个别地段相变为淤泥、有机质黏土或泥炭质土。2粉质黏土0.4011.60褐黄、黄褐灰黄色红褐色硬塑状或软塑状压缩性中等、干强度及韧性中等，局部不均匀含黏土、少量砂粒或卵石，干强度及韧性中等5卵石0.808.90褐黄色褐红色灰黄色灰色稍湿饱和，稍密中密亚圆形圆形，粒径一般为2-10cm,不均匀充填较多粉砂、砂砾及黏性土，级配不良。7泥炭质粉质黏土1.10-18.30深灰色灰黑色软塑压缩性高、干强度及韧性中等，切面有光泽，局部含有机质、粉砂等。坡积层粉质黏土0.707.70褐黄、黄褐、局部夹红褐色可塑硬塑，局部地段呈软塑状土质不均匀，局部含有少量角砾及碎石，压缩性中等、干强度及韧性中等。残积层(QN)粉质黏土0.6020.80红褐、褐黄、褐黄可塑硬塑结构全部破坏，由泥质粉砂岩等风化残积而成，干钻易钻进色粉土1.90-42.20灰白、白色中密密实土质较均匀，未胶结，粘性差，组织结构全部破坏，由砂岩风化残积而成，含有强风化、中风化颗粒及碎块石炭系测水组(CQ)错误!未找到引用源。81全风化泥质粉砂岩0.7046.30M:1渔褐黄褐红深极软岩，极破碎原岩结构已基本破坏，但尚可辨认，具微弱残余结构强度，岩芯呈坚硬土柱状，遇水易软化、崩解，干钻可钻进8”强风化泥质粉砂岩1.7050.80褐灰、褐黄、褐红、灰、深灰色极软岩，极破碎原岩结构大部分破坏，风化裂隙很发育，岩芯大多呈土状、土柱状，局部夹少量风化碎块，遇水易软化、崩解，干钻不易钻进82-2强、中风化互层泥质粉砂岩1.00-51.60木褐紫灰色灰、灰褐黄红红深极软岩，破碎原岩结构大部分破坏，风化裂隙很发育，岩芯呈半岩半土状、土夹碎块状，局部不均匀夹少量中、微风化岩块块及铁矿石，遇水易软化，干钻不易钻进83中风化泥质粉砂岩1.OOn7.80黄褐、青灰色层状结钩软岩破碎较破碎结构部分破坏，风化裂隙发育，裂隙面具铁染呈褐色，岩芯多呈块状，局部为短柱状，RQD=O30%,合金钻进较困难82强风化炭质页岩1.2051.20灰黑色深灰色理极破结页：质，造岩泥构构软碎原岩结构大部分破坏，风化裂隙很发育，岩芯呈半岩半土状、土夹碎块状块径约125cm,局部不均匀夹少量中风化岩块块，遇水易软化&中风化炭质页岩1.409.40灰黑色理软碎结页，破质，造，泥I¾1粒岩结构部分破坏，风化裂隙发育，岩芯多呈块状，局部为短柱状，锤击声脆，RQD=O20%石炭系石蹬子组(CIS)灰岩9,微风化灰岩1.20m6.40灰、灰白色结状较较较质层，二晶，造岩碎整隐构构硬破完有少量风化裂隙，裂隙多由钙质胶结，胶结良好，岩芯多呈块状、短柱状，少量长柱状，局部沿裂隙可见轻微溶蚀现象,锤击声脆,R象=075%,合金钻进困难，需金刚石钻进，局部已变质为大理岩2.2施工升降机概述本工程15#楼、16#楼、17#A/B栋、18#楼主体结构形式为框架剪力墙结构，基础为承台基础。根据施工生产的需要，拟在17A#塔楼安装四台SC200/200施工升降机17B#塔楼安装两台SC200/200施工升降机；在18#楼安装四台SC200/200施工电梯。（具体平面布置详附图）SC型施工升降机是一种靠齿轮齿条传动的电梯，主要用于高层建筑施工的人、货运输。这种电梯可以非常方便地自行安装和拆卸，并可随着建筑物的增高而增高。SC型施工升降机有非常可靠的电气和机械安全系统，是建筑施工中安全、高效的垂直运输设备。考虑物料的垂直运输和人员的上落，运输设备的实用性和安全性，并根据本工程现场条件及建筑物的结构，确定SC型施工升降机安装位置。（具体详附图）本工程施工升降机的主要技术参数名称施工升降机生产厂家广州市特威工程机械有限公司型号SC200200G（双笼不带对重）运行速度36mmin供电熔断器电流2×145A最大起升高度25Om额定载重量2×2000Kg额定功率（KW）2×3×18.5吊笼尺寸（内空）3.2×1.5×2.5m吊笼自重2×2200Kg外笼自重1350Kg标准节尺寸650×650×1508mm标准节用量60节电缆导向装置电缆小车电缆导向装置重量（Kg）600标准节/每节自重6.3：170Kg防坠安全器型号SAJ40-1.4附墙架类型11型附墙间距9m导轨架与建筑物距离2.9-3.6m总自重约19950Kg基础地面承载0.15Mpa预计安装高度70米地基承载力80KN/H承载力降低系数0.817A/B#楼施工升降梯安装参数一览表楼号型号安装高度（米）数量16#SC200/20026.9117A#SC200/20070417B#SC200/20070218#(AK)SC200/20069.37118#(BK)SC200/20049.973施工电梯结构组成三、施工部署3.1 现场准备1、施工电梯的安装、使用、拆除时间随总进度计划。2、安装电梯当日，由结构劳务分包派4名架子工配合安装作业，安装电梯时可能需将脚手架局部改动。在双笼电梯附着所在楼层的下一层相应位置准备一定数量的架子管，根据安装专业要求搭设施工平台。3、电梯所需电容量为2*145KVA,由安全部安排专业人员为每台电梯配备专用二级电箱，电箱距电梯中心不大于5米。3.2 人员准备1、外用电梯司机及电梯安装维修人员必须持有特种作业操作证或特种作业临时操作证，且只能在有效期内从事限定的特种作业，严禁非司机开外用电梯。2、电梯安装、使用期间，电梯公司设专职安全员负责以下工作：负责外用电梯安装、拆除期间的安全监督工作；负责司机的培训，安全教育，确保安全上岗；负责检查外用电梯使用过程中的安全隐患；负责检查机电班长工作。四、施工电梯的基础设计4.1 基础设计根据SC型施工升降机吊笼规格及11型附墙安装要求，按“使用说明书“并结合工地实际情况，选择升降机的安装位置，按相应技术要求由土建单位设计制作升降机基础，要求基础平台能承受总自重2陪以上的静压力，并应有排水设施。a.升降机的基础应满足GJJ安装方案中的各项要求。此外，还必须符合当地的安全法规。b.基础所承受的载荷不得小于P。c.地面所承受的压力不得小于0.15Mpa0c.基础周围必须有良好的排水措施。建筑物4.2 基础设计计算(1)施工电梯基础荷载计算导轨架重为GO=1.70×(120.00/1.50)=140.53kNo施工电梯自重标准值为Gk=(2*2200+1350+2*2000+600)*10/1000+140.53KN=244.03KNo施工电梯自重设计值为G=2.00X244.03=488.06kN(2)地基承载力验算施工电梯基础自重标准值Gt0=25×6.00×4.(X)×0.30=l80.00kN。承台自重设计值Gt=1.2×180.00=216kN基础上的竖向力设计值Nk=488.06+216=704.06kN地基承载力计算值pk=704.066.04.0=29.33kNm2地基承载力设计值fg=80.00×0.80=64.00kNpk<fg,地基承载力的计算满足要求！(3)施工电梯基础抗压强度验算地基承台轴心受压承载力计算值f=(244.03+180)(6×4)=17.66kNm2基础混凝土抗压强度为lf=16700.00kNm2f<f,承台抗压强度满足要求！(4)基础底部配筋计算22I!I1I地基示意图施工电梯选择型号为SCD200/200G,轿厢类型为双轿厢。施工电梯安置位置为地基。电梯总高度70.00m,标准节长度为L50mo标准节重量为L70kN,单轿厢自重为20.OOkNo外笼重量为13.50kN,对重重量为0.OOkN,其他配重为2.OOkN。施工电梯轿厢载重为20.OOkN,施工荷载为LoOkN.电梯导轨架长为0.65Tb宽为0.65mo施工电梯动力系数为2.OOo施工电梯基础长度为6.00m,基础宽度为4.00m,基础高度为0.35m。基础混凝土强度等级为C30。地基承载力标准值为170.00kNm2,承载力降低系数为0.80o二、施工电梯基础荷载计算导轨架重为GO=L70×Int(70.00/1.50)=78.20kNo
