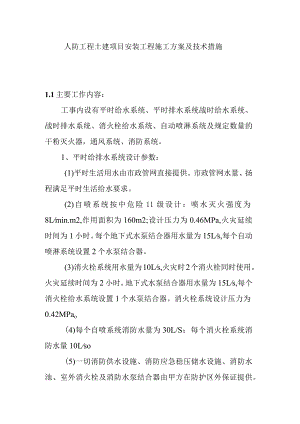

人防工程土建项目安装工程施工方案及技术措施1.1主要工作内容：工事内设有平时给水系统、平时排水系统战时给水系统、战时排水系统、消火栓给水系统、自动喷淋系统及规定数量的干粉灭火器，通风系统、消防系统。1、平时给排水系统设计参数：(1)平时生活用水由市政管网直接提供。市政管网水量、扬程满足平时生活给水要求。(2)自喷系统按中危险11级设计：喷水灭火强度为8Lmin.m2,作用面积为160m2;设计压力为0.46MPa,火灾延续时间为1小时。每个地下式水泵结合器用水量为15Ls,每个自动喷淋系统设置2个水泵结合器。(3)消火栓系统用水量为10Ls,火灾时2个消火栓同时使用。火灾延续时间为2小时。地下式水泵结合器用水量为15Ls,每个消火栓给水系统设置1个水泵结合器。消火栓系统设计压力为0.42MPao(4)每个自喷系统消防水量为30L/S；每个消火栓系统消防水量10Lso(5)一切消防供水设施、消防应急稳压储水设施、消防水池、室外消火栓及消防水泵结合器由甲方在防护区外保证提供。2、平时给水系统设置平时生活给水由城市市政管网供给。平时生活给水系统管道在穿越人防防护墙及防护单元隔墙处，采用热镀锌钢管，螺纹联结。在人防工程各防护单元内部可采用符合现行产品标准要求的管材。3、战时给水系统设置（1）工程内各防护单元设置战时水箱。战时饮用水、生活用水、洗消用水均由相应水箱提供。（2）战时给水系统管材采用热镀锌钢管，螺纹联结。4、平时排水系统设置（1）生活污水汇集到工事内相应污水集水池，由潜水排污水泵提升至室外检查井，再引入化粪池经化粪池处理，最后排到市政排水管网。（2）口部雨水及消防废水汇集到工事内相应污水集水池，由潜水排污水泵提升，排到市政排水管网。5、战时排水系统设置口部洗消废水，汇集到染毒集水坑，由手摇泵排出或专业队处理。6、消防系统设置（1）消防水泵结合器（每个自喷系统2个，每个消火栓系统1个）均为地下式，并设有明显的标志。在水泵结合器四周40m范围内设相应数量的室外消火栓，水量及压力由市政管网供给。（2）自动喷水灭火系统选用红色68C玻璃球闭式感温喷头。坡道入口处局部采用易熔合金喷头。（3）室内按规定设置了干粉式灭火器。每个手提式灭火器保护半径为12m,推车式灭火器保护半径24mo7、通风系统设置物资库战时设清洁式通风及隔绝防护。车库平时采用无风道喷流诱导通风系统，新风送入工程后经射流诱导风机诱导，由排风口经排风机排出。（1）送风系统：A、平时进风机室设一台XTF型低噪声斜流风机，将室外空气经过除尘后送入工程内。B、战时清洁式送风设一台低噪声斜流风机送风，染毒后关闭风机。（2）排风排烟系统：A、本工程划分为3个防火分区，5个防烟分区。J-02区第二防火分区（单独为一防烟分区）设一台双速排烟风机低速排风，高速排烟。J-Ol区，J-02区第一防火分区均划为两个防烟分区，各设一台消防排烟风机，平时排风，火灾时排烟。防烟分区设排烟管，排烟管上设常闭多叶排烟口；防烟分区安装有温感器，分别与该区域多叶排烟口、排烟风机及诱导风机相联馈。当某一区域发生火灾时该区域温感器动作，排风管道上的全自动防烟防火阀自动关闭，该区域的多叶排烟口打开,排烟风机启动排烟，同时关闭射流诱导风机。当温度超过280C,排烟防火阀熔断，排烟风机关闭。送风机兼做补风机补风。当送风机干管上的防烟防火阀熔断时，补风机停止。8、消火栓系统（1）消防给水管采用热镀锌钢管，系统检修阀采用蝶阀，并应标明开启指示（色标）。管道连接方式采用卡箍连接，管道的公称压力：消火栓系统为l.OMPa。（2）消火栓箱采用SG24B65ZJ型消火栓箱，尺寸为1OOOmm×700mm×240mmo水龙带口径DN65,水枪喷嘴直径19mm,麻织水带长25m,栓口中心距地1.1m。在钢筋混凝土墙上安装的消火栓采用明装，在豉墙上安装的消火栓采用暗装。每个消火栓处应设直接启动消防水泵的按钮，并应设置保护按钮的措施。（3）室内消火栓安装参照04S202室内消火栓安装。消防水泵结合器的安装参照99S203消防水泵结合器安装。室外消火栓的安装参照01S201室外消火栓安装,管道支架及吊架做法参见03S402室内管道支架及吊架。9、自动喷水系统灭火系统（1）自动喷水管材采用内外壁热镀锌钢管，热镀锌钢管管径小于IOomm采用螺纹连接。套丝扣时破坏的镀锌层表面及外露螺纹部分应做二次防腐处理。热镀锌钢管管径大于或等于100mm采用法兰或沟槽式专用管件连接。自动喷水系统管道的公称压力为L6MPa0(2)水平安装的管道宜有坡度，并应坡向泻水阀，充水管道的坡度不宜小于0.002o管道支架及吊架做法参见03S402管道支架及吊架。管道支架、吊架、防晃支架安装参见GB50261-2005自动喷水灭火系统施工及验收规范。(3)水压试验的水压强度为工作压力的1.5倍，并不应低于1.40MPao水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，达到试验压力后，稳压30min,目测管网应无泄漏和无变形，且压力降不应大于0.05MPao(4)管网冲洗的水流速与流量参见GB50261-2005自动喷水灭火系统施工及验收规范。管网冲洗应连续进行当出口处水的颜色。透明度与入口处水的颜色基本一致时，冲洗方可结束。(5)水压严密性试验的试验压力为设计工作压力，稳压24h,应无泄漏。3、采暖工程：采暖系统采用空调系统。4、电气工程：分为强电、弱电两部分。(1)强电：变配电、电力照明、避雷接地。电源配电室引入本楼负三层配电室，电气与照明线路敷设至各层配电箱，照明线路采用BV-500铜芯导线穿钢管暗敷，应急照明灯具设在楼梯口。(2)弱电：有线电视、电话、宽带网络系统、访客对讲系统。电视电缆采用SYKV-75-5型电缆，电话线采用RVB-2×0.5型，电视电缆及电话线仅敷设至各层多媒体盒，其后部分预埋电线管及接线盒。
