2022户式辐射空调技术规程.docx

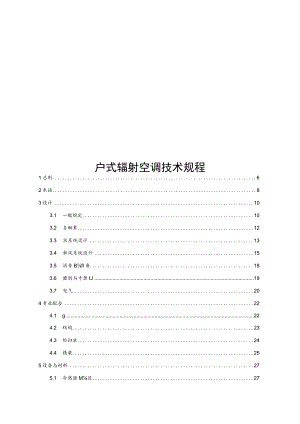

户式辐射空调技术规程1总则62术语83设计103.1 一般规定103.2 负酬算123.3 水系统设计133.4 新风系统设计153.5 消音Bfl桑183.6 匿则与寸箫IJ193.7 电气204专业配合224.1 g224.2 结构234.3 给扫冰244.4 精装255设备与材料275.1 冷热源M且275.2 新风机组285.3 分集水器295.4 水系统材料305.5 风系统材料306施工与安装326.1 TS三½326.2 水系统管道安装336.3 新风石三il安装336.4 车的安装346.5 设备木侬安装356.6 电气系统安装366.7冲洗、排气与压力激佥367调试与验收398运行与维护40附录A户间传热的简化计算方法41AJ冷负荷计算41A.2热负做十算42附录B工题工管控表43Contents1 GeneralProvisions52 Terms73 Design91 .1GeneraIRequirements93 .2LoadCalculation113.3HydronicSystemDesign错误!未定义书签。3.40utdrAirHandIingSystemDesign书签O3.5NoiseReduction书签。3.6MonitoringandControl3. 7Electricity书签。4Specia11iesCperation213.1 Architecture213.2 Structure214. 3WaterSuppIyandDrainage触移5. 4FineDecoration错误!未定义书签。5 EquipmentsandMateriaIs雌!*书签。1. 1CooIing-heatingSourceUnit5. 2OutdrAirHandIingUnit6. 3SuppIy&ReturnWaterManifold1!54书签O7. 4HydronicSystemMaterials触!*书签。8. 5AirSystemMaterials)JCztSo6 ConstructionandInstaIIation316.1GeneralRequirements316.2HydronicSystemPipesInstaIIation!未定义书签。6.3OutdrAirHandIingSystemDuctsInstaIIationi½未定义6.4RadiantTerminalsInstaIlation错误!未定义书签。6. 5EquipmentsandUnitsInstaIlation未定义7. 6ElectricalSystemInstaIIation!未定义书签。8. 7FIushing,ExhaustandPressureTest未定义7 ConinissioningandConstrctionAcceptance388 OperationandMaintain39AppendixASimplifiedCalculationMethodofHeatTransferbetweenHousehoIds40A.1CooIingLoadCalculation40A.2HeatingLoadCalculation41AppendixBCheckIistofConstructionControl42ExpIanationofWordinginThisStandard431.istofQuotedStandards441总贝I1.0.1为规范户式羯射空调工程的设计、专业配合、施工和设备管理，做到技术先进、安全适用、保证工程质量和经济合理，制定本标准。【条文说明】辐射空调系统是一种有效的温湿度独立控制的舒适性空调系统，正在越来越广泛的应用于新建及改建建筑的空调系统中。相对于集中式的辐射空调系统，户式辐射空调系统可以分户安装、计量与管理，满足住户的个性化要求；特别是对于已建建筑，通过合理的改造、精装就可以采用户式辐射空调系统。户式辐射空调系统已经开始应用于新建和改建的建筑中，而户式辐射空调在房间负荷、间歇运行、布置方式等方面都有着自己的特点，原有的集中式辐射空调的设计、施工以及管理模式并不完全适用于户式辐射空调。为了保障户式辐射空调技术合理、有效应用，促进节能、改造建筑行业快速、有序的发展,制定本标准O1.02本标准适用于新建及改建建筑的户式辐射空调工程的设计、专业配合、材料与设备、施工、运行与维护。【条文说明】规定了本标准的适用范围。本标准以户式辐射空调技术内容为主，适用于一般的民用建筑。户式辐射空调是指以辐射制冷、制热形式来承担主要的建筑显热负荷，用处理过的新风来承担主要的建筑湿负荷，在一户或者小面积单元中使用的空调系统。本标准中的户式辐射空调系统，其辐射末端包括以下几种主要形式：1 毛细管网末端系统；2 混凝土结构楼板埋管末端系统；3 地面填充层埋管末端系统；4 预制辐射板末端系统。1.03户式辐射空调工程的设计、专业配合、材料与设备、施工、运行与维护，除应执行本标准外，尚应符合国家、地方现行有关标准的规定。【条文说明】根据国家主管部门有关编制和修订工程建设标准、规范等的统一规定，为了精简标准内容，已有的相关国家和行业标准、规范等明确规定的内容，除确有必要明确说明的部分外，本标准均不再另设条文。本条文的目的是强调在执行本标准的同时，还应注意贯彻执行相关标准、规范等的有关规定。户式辐射空调相关的标准主要包括：辐射供暖供冷技术规程JGJI42、辐射供冷末端施工安装12SK407、住宅新风系统技术标准JGJ“400。2术语2.0.1户式S射空调householdradiationair-conditioning以辐射制冷、制热形式来承担主要的建筑显热负荷，用处理过的新风来承担主要的建筑湿负荷，具有独立的冷热源及独立的控制系统，在一户或者小面积单元中使用，空调面积不超过4000肝的空调系统。2.02毛细管网末端系统capillarymatterminalsystem以敷设于房间地面、顶棚、墙面的毛细管网作为辐射系统末端的辐射空调末端系统。毛细管网置于结构、石膏板表面抹灰层内或预制模块内作为装饰面层构成冷（热）辐射作用面。2.037感疑i结构楼板埋管末端系统concretestructureflrburiedpipeterminalsystem以混凝土结构楼板埋管作为辐射系统末端的辐射空调末端系统。混;疑土结构楼板埋管式是将盘管预埋设在建筑楼板的结构层中，作为上（下）层空间的冷（热）辐射面。2.0.4地面填充层埋管末端系统groundfillinglayerburiedpipeterminalsystem以地面填充层埋管作为辐射系统末端的辐射空调末端系统。地面填充层埋管式是将盘管敷设在地面垫层内，形成地面冷（热）辐射作用面。2.05预制辐射板末端系统precastradiantslabterminalsystem以预制辐射板内的盘管或毛细管网作为辐射系统末端的辐射空调末端系统。将盘管或毛细管网通过焊接、镶嵌、粘接、紧固等方式与金属、塑料、石膏等装饰板块相固定，形成预制的单个模块，或将多个模块整体组装，形成装配式冷（热）辐射作用面。2.0.6户式新风系统householdoutdrairhandlingsystem在一户或小面积单元中使用，由风机、净化等处理设备、风管及其部件组成，将新风送入室内，并将室内空气排至室外的通风系统。注：以下简称“新风系统”。2.0.7户式新风处理机组householdoutdrairhandlingunit在一户或小面积单元中使用，对新风进行过滤、冷却（加热）、除湿（加湿）等一种或多种处理过程的新风修且。注：以下简称“新风机组”。2.08分风箱airdistributionbox用于连接送风系统的主管及各个分支管的分风设备。2.0.9透风槽ventilationgroove负责连通新风送风空间与排风空间，防止各分室门关闭后气流流通不畅影响新风系统性能的透风设备，一般内置消音棉。2.0.10防结露控制anticondensationcontrol辐射空调供冷工况时，当辐射末端表面温度接近或低于周围空气露点温度，空气中的水蒸气达到饱和后会凝结成露。为防止此现象的发生采取的控制措施，统称为防结露控制。2.0.11温度控制器thermostat能够测量温度，并发出控制调节信号的温度自控设备，简称温控器。2.0.12露点温度控制器dewpointtemperaturecontroller能够测量空气露点温度，并发出控制调节信号的露点温度自控设备，简称露点温控器。2.0.13空气质量传感器airqualitysensor能够测量空气温度、湿度、露点温度、CO2浓度、PM25值等与空气质量相关的参数的传感器的统称。3.1 -般规定3.1.1 户式辐射空调系统宜采用针对不同地区、不同季节，温湿度独立控制的设计原则。【条文说明】辐射空调系统的舒适性体现在房间温度主要由辐射末端系统的辐射传热承担，湿度由有效、有组织的新风系统来承担，即温湿度可以相对独立的控制。温湿度独立控制的设计原则，可以满足不同地区、不同季节的空调系统热湿负荷要求。例如，过渡季节及初冬时室外空气仍旧潮湿的地区，通过合理的设计可以使辐射空调系统同时供热、除湿，为空调房间提供全年舒适的室内环境。3.1.2 式辐射空调的辐射末端夏季供水温度应保证供冷表面温度高于室内空气露点温度12；设计供回水温差不宜大于5且不应小于2。户式辐射空调的辐射末端冬季供水温度宜采用28-45°C,顶棚辐射应采用较低温度值，地板辐射可采用较高温度值；设计供回水温差不宜大于IOoCo【条文说明】辐射空调供冷时供水温度的确定应严格避免供冷表面结露，应根据实际的室内空气参数确定其露点温度及供水温度。综合考虑辐射供冷表面的供冷能力和输配系统的节能性，规定供回水温差不宜大于5,且不应小于2。根据现有的工程经验，民用建筑辐射空调系统冬季供水温度为2845°C是使得室内舒适感较好，有利于延长管材使用寿命的温度范围；考虑到户式辐射空调系统一般冬夏季共用辐射系统水泵，且辐射末端流速不能太小以免影响排气，本标准仅给出冬季供回水温差的上限的推荐值，未规定下限值。3.1.3 式辐射空调的新风系统出风温度在保证除湿能力的前提下，宜为2022°C;夏季不宜低于14,冬季不宜高于30。【条文说明】户式辐射空调的新风系统主要承4旦系统的湿负荷，其新风机组出风温度宜与室内温度相一致，夏季略低些，冬季略高些较好。但是考虑到现阶段常用的风系统除湿方式一冷水除湿时风温需要降低到1214°C才能达到除湿的效果，所以本条中给出的夏季的送风温度下限值较低。从节能角度考虑，新风系统冬季出风温度不宜过高。3.1.4 户式辐射空调的冷热源系统应满足户式辐射空调系统水、风末端的温度、流量、资用压力等要求，并宜采用热泵机组、热回收装置、变频装置等节能措施。冷热源系统的控制应与户式辐射系统末端的控制统一考虑。条文说明出力合理的冷热源系统是保证户式辐射空调有效、节能运行的一个关键点。在满足末端需求的基础上，应采用有效的节能措
