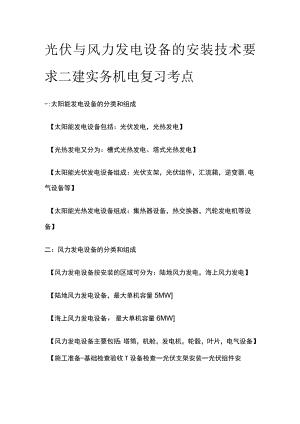

光伏与风力发电设备的安装技术要求 二建实务机电复习考点.docx

光伏与风力发电设备的安装技术要求二建实务机电复习考点-:太阳能发电设备的分类和组成【太阳能发电设备包括：光伏发电，光热发电】【光热发电又分为：槽式光热发电、塔式光热发电】【太阳能光伏发电设备组成：光伏支架，光伏组件，汇流箱，逆变器,电气设备等】【太阳能光热发电设备组成：集热器设备，热交换器，汽轮发电机等设备】二：风力发电设备的分类和组成【风力发电设备按安装的区域可分为：陆地风力发电，海上风力发电】【陆地风力发电设备，最大单机容量5MW【海上风力发电设备，最大单机容量6MW【风力发电设备主要包括：塔筒，机舱，发电机，轮毂，叶片，电气设备】【施工准备-基础检查验收T设备检查一光伏支架安装一光伏组件安装T汇流箱安装一逆变器-电气设备安装一调试一验收】四：光热发电设备的安装程序【槽式光热发电设备安装程序：施工准备基础检查验收一设备检查一集热器支架安装一集热器及附件安装一换热器及管道系统安装一汽轮发电机设备安装-电气设备安装一调试一验收】【塔式光热发电设备安装程序：施工准备一基础检查验收一设备检查一定日镜安装一吸热器钢结构安装一吸热器及系统管道安装一换热器及系统管道安装一汽轮发电机设备安装-电气设备安装一调试一验收】五：风力发电设备的安装程序【施工准备-基础环平台及变频器、电器柜安装一塔筒安装一机舱安装一发电机安装一叶片与叶毂组合一叶轮安装一其它不见安装一电气设备安装T调试试运行一验收】六：太阳能发电设备安装技术要求【光伏发电设备安装前应制定光伏发电设备的专项施工方案，明确根据现场条件和光伏发电设备的特点制定具有针对性的施工技术方案，方案中包括运输和安装中防止光伏组件损伤的针对性措施】【支架安装：固定支架和手动可调支架采用型钢结构】【光伏组件安装：光伏组件及各部件设备采用螺栓进行固定；光伏组件之间接线组串后应进行开路电压和短路电流的测试，施工时严禁接触组串的金属带电部位】【汇流箱安装：安装垂直度偏差应小于1.5mm】【逆变器安装：逆变器基础型钢顶部应高出抹平地面IOmm并可靠的接地】七：光热发电设备安装技术要求【编制专项施工方案】【选择恰当的吊装机械，制定吊装方案】【槽式光热发电设备中心架组建的中心轴整体直线度偏差不大于土3mm,相邻集热器安装偏差不大于±0.5mrad,所有集热器整体安装偏差不大于±L5mrad;驱动装置旋转角度±120。，偏差小于±5。；集热器从驱动端到末端进行安装；每个单元集热器安装后进行旋转试验，试验转动角度应在+180。和-180。之间，偏差±10。】【塔式光热发电集热设备:定日镜与支架固定牢固，安装位置镜面调整；塔式吸热器钢结构国家标准；吸热器管屏设备内部清洁，无杂物，无堵塞，对称安装，单面安装不多于2组】【安装前编制专项施工方案】【制定吊装方案，选择恰当的吊装机械】【在基础上安装基础环，用力矩板子紧固】【塔筒安装：塔筒分多段供货，由下至上的吊装顺序进行塔筒安装，塔筒就位紧固后，塔筒法兰内侧的间隙要小于0.5mm】【机舱安装：使用主吊机械吊装机舱就位，之后安装风速仪，风向仪支架，航空灯，额头及空冷风机罩】【叶轮安装：先将轮毂固定在组合支架上与三个叶片进行组合，之后使用吊装机械吊装组合后的叶轮组件】
