【01】36张安全距离及不安全行为精品图解（30页）.docx

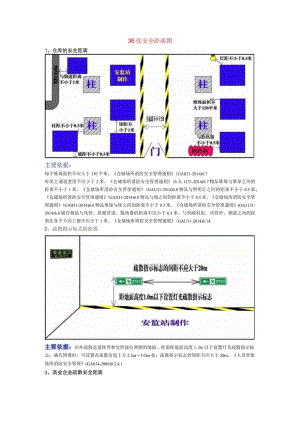

36张安全距离图1、仓库的安全距离主要依据：每个堆垛面积不应大于150平米。仓储场所消防安全管理通则(GAlI31-2014)6.7库房主通道宽度不应小于2米。仓储场所消防安全管理通则(6人1131-2014)6.7物品堆垛与堆垛之间的距离不小于1米。仓储场所消防安全管理通则(GAU31-2014)6.8物品与照明灯之间的距离不小于0.5米。仓储场所消防安全管理通则(GAlI31-2014)6.8物品与墙之间的距离不小于0.5米。仓储场所消防安全管理通则(GAlI31-2014)6.8物品堆垛与柱之间的距离不小于0.3米。仓储场所消防安全管理通则(GA1131-2014)6.8储存物品与风管、供暖管道、散热器的距离不应小于0.5米。与供暖机组、风管炉、烟道之间的距离在各个方向上都不应小于1米。仓储场所消防安全管理通则(GAU31-2014)6.14志：确有困难时，可设置在疏散走道上方2.2m3.Om处：疏散指示标志的间距不应大于20m。人员密集场所消防安全管理(GA654-2006)8.3.4.13、商业企业疏散安全距离安监站制作主要依据：每个房间相邻两个疏散门最近边缘之间的水平距离不应小于5米。建筑设计防火规范(GB50016-2014)5.5.2除本规范另有规定外，公共建筑内疏散门和安全出口的净宽度不应小于0.9米，疏散走道和疏散楼梯的净宽度不应小于Ll米。建筑设计防火规范(GB50016-2014)5.5.18主要硫散走道的净宽度不应小于3.0m,其他疏散走道净宽度不应小于2.0m；人员密集场所消防安全管理(G654-2006)8.3.3.2人员密集的公共场所、观众厅的疏散门不应设置门槛，其净宽度不应小于L4米,且紧靠门口内外各L4米范围内不应设置踏步。建筑设计防火规范(GB50016-2014)5.5.194、液化石油气钢瓶安全距离主要依据:气瓶与燃具的净距不应小于0.5m。城镇燃气设计规范(GB50028-2006)8.7.2软管与家用燃具连接时，其长度不应超过2m,并不得有接口。城镇燃气设计规范(GB50028-2006)10.2.85、甲类仓库安全距离卅X9,旗厂外道路主要依据：甲类仓库之间及与其它建筑、明火或散发火花地点、铁路、道路等的防火间距不应小于表3. 5.1的规定。建筑设计防火规范(GB50016-2014)3.5.16、消防器材安全距离主要依据：灭火器的摆放应稳固，其铭牌应朝外。手提式灭火器宜设置在灭火器箱内或挂钩、托架上,其顶部离地面高度不应大于L50M;底部离地面高度不宜小于O.08M。灭火器箱不得上锁。建筑灭火器配置设计规范(GB50140-2005)5.1.3防火卷帘门两侧各0.5m范围内不得堆放物品，并应用黄色标识线划定范围。人员密集场所消防安全管理(GA654-2006)8.3.7室外消火栓不应埋压、圈占;距室外消火栓、水泵接合器2.0In范固内不得设置影响其正常使用的障碍物。人员密集场所消防安全管理(GA654-2006)7.6.2.37、高坠半径高坠半径主要依据：可能坠落范围半径的规定R根据hi规定如下：a)当2mWhbW5m时,R为3m;b)当5m<hb15m时,R为4m;C)当15mVhb<30m时,R为5mjd)hb>30m时,R为6m.高处作业分级GB/T3608-20088、工厂车间布置主要依据：机床与划线或检验平板之间的最小距离应不小于1300nun平板与墙壁间的距离应不小于500mmo金属切削加工安全要求(JB77411995)4.5.3车间横向主要通道根据需要设置其宽度不应小于2000mm。金属切削加工安全要求(JB77411995)4.6.3机床之间的次要通道宽度一般不应小于100Onimo金属切削加工安全要求(JB77411995)4.6.4主要通道两边堆码的物品高度不应超过1200mm且高与底面宽度之比不应大于3,堆垛间距不应小于50Omn1。金属切削加工安全要求(JB77411995)4.6.6机床间的最小距离不应小于0.7米；机床至墙壁的最小距离不应小于0.7米。金属切削加工安全要求(JB7741-1995)4.5.29、一级石油库安全距离主要依据：甲B、乙类液体：地上罐组：甲B,乙类覆土立式油罐；无油气回收设施的甲B、乙A类液体装卸码头(一级库)：距离居民区和公共建筑物100米，距离工矿企业60米，距离国家铁路线60米，距离工业企业铁路线35米，距离道路25米。10、石油库外墙安全距离安监站制作主要依据：油库四周应设高度不低于2.5m的实体围墙。石油库设计规范(GB50074-2014)5.3.3油库的围墙与爆破作业场地(如采石场)的安全距离，不应小于300m。石油库设计规范(GB50074-2014)4.0.12石油库用的库外埋地电缆与石油库围墙的距离不应小于3m。石油库设计规范(GB50074-2014)4. 0.1311、小型民爆库安全距离(一)主要依据：小型民用爆炸物品储存库安全规范(GA8382009)7.5储存库距露天爆破作业点边缘的距离应按GB6722的要求核定，且最低不应小于300m。8.4储存库区四周应设密实围墙，围墙到最近储存库墙脚的距离不宜小于5m,围墙高度不应低于2m,墙顶应有防攀越的措施。8.6工业炸药及制品、工业导爆索、黑火药地面储存库之间最小允许距离不应小于20m,上述储存库与雷管储存库之间最小允许距离不应小于12m。8.6值班室距工业炸药及制品、工业导爆索、黑火药库房的最小允许距离应符合表4要求，距雷管库房的距离不应小于20m。10.1储存库门口8m范围内不应有枯草等易燃物，储存库区内以及围墙外15m范围内不应有针叶树和竹林等易燃油性植物。12、小型民爆库安全距离(二)黑火药黑火药1.6M81VI草易物 枯等燃0.6M门宽不小于 1.5M门高不 小于2Mt2M黑火药主要依据：小型民用爆炸物品储存库安全规范(GA838-2009)9.1.4储存库内任一点到门口的距离不应大于15m,门的宽度不宜小于1.5m,高度不宜小于2.0m010.1储存库门口8m范围内不应有枯草等易燃物，储存库区内以及围墙外15m范围内不应有针叶树和竹林等易燃油性植物。16.2.3堆垛之间应留有检查、清点民用爆炸物品的通道，通道宽度不应小于0.6m,堆垛边缘与墙的距离不应小于O2m,宜在地面画定置线。16.2.4各种民用爆炸物品整箱堆放高度，工业雷管、黑火药不应超过L6m,炸药、索类不应超过L8m,宜在墙面画定高线。16.4.5民用爆炸物品的装卸作业宜在白天进行，押运员应在现场监装，无关人员和车辆阻止靠近，运输车辆离库门不应小于2.5m。13、临时架空线距离主要依据：临时线路必需采用绝缘良好的导线，其截而应能满足用电负荷和机械强度的需要。应用电杆或沿墙用合格瓷瓶固定架设，导线距地面的高度室内应不低于2.5米，室外不低于4.5米，与道路交织跨越时不低于6米。电气安全管理规程(机械工业部86机生字76号)其次十条第1项14、可燃、助燃气体储罐防火间距内铁路内在要道路主要依据：可燃、助燃气体储罐与厂外铁路中心线、厂内铁路中心线、厂外道路路边、厂内主要道路路边和厂内次要道路路边的防火间距不应小于25.20.15.10和5米。建筑设计防火规范(GB50016-2014)4.3.615、甲乙类液体储罐防火间距15M20M工要依如:甲、乙类液体储罐与厂外铁路中心线、厂内铁路中心线、厂外道路路边、厂内主要道路路边和厂内次要道路路边的防火间距不应小于35、25、20、15和10米。建筑设计防火规范(GB50016-2014)4.2.916、丙类液体储罐防火间距内铁路1 1J内主要道路J外道路外主要依据：丙类液体储罐与厂外铁路中心线、厂内铁路中心线、厂外道路路边、厂内主要道路路边和厂内次耍道路路边的防火间距不应小于30、20、15、10和5米。建筑设计防火规范(GB50016-2014)4.2.917、液化石油气供给站瓶库与站外建筑的防火间距(6VVRo)20M-E-1-一二二一液化石油气供应站IOM安设站制作18、液化石油气供给站瓶库与站外建筑的防火间距(10<V<20)液化石油'供应站IoVVWNIOM&二hl-LE-安跣站制作19、液化石油气供给站瓶库与站外建筑的防火间距(3WS6):hE-l-一二二一安设站制作液化石油气供应站8M三饕道路20、液化石油气供给站瓶库与站外建筑的防火间距(IVVS3)1<V38M L三要遒路安&站制作以上4图的依据：建筑设计防火规范(GB50016-2014)4.4.5的规定。表44.5、!级瓶爰液化石油气供应站瓶库与站外建筑等的防火间距(m)名称I级瓶厮的总存瓶容积V(mj)6<V1010<V201<V33<V6明火或散发火花地点30352025妻公共建筑202512IS其他民用建筑101568主荽道路路边101088次要道路路边5555注：总存瓶容积应按实质个触与单就几何容积的乘积计算。21、散发可燃气体、可燃蒸气的甲类厂房的防火间距:J内匕要道路20M主要依据：散发可燃气体、可燃蒸气的甲类厂房与厂外铁路中心线、厂内铁路中心线、厂外道路路边、厂内主要道路路边和厂内次要道路路边的防火间距不应小于30、20、15、10和5米。建筑设计防火规范(GB50016-2014)3.4.322、甲乙类液体储罐间距，主要依据：甲乙丙类液体储罐成组布置时，组内储罐的布置不应超过两排，甲乙类液体立式储罐之间 的防火间距不应小于2M,卧式储罐之间的防火间距不应小于0.8M。建筑设计防火规范(GB50016-2014)4. 2.323、甲乙丙类液体储罐与其泵房、铁路及装卸鹤管的防火间距:主要依据：甲乙拱顶罐与其泵房、铁路及装卸鹤管的防火间距为15米和20米；甲乙浮顶罐与其泵房、铁路及装卸鹤管的防火间距为12米和15米；丙类液体储罐与其泵房、铁路及装卸鹤管的防火间距为IO米和12米。泵房和装卸鹤管与储罐防火堤外侧基脚线的距离不应小于5米。建筑设计防火规范(GB50016-2014)4.2.724、露天、半露天可燃材料堆场的防火间距，20M安联站制作3OMJ内上要道路外道路主要依据：露天、半露天可燃材料堆场与厂外铁路中心线、厂内铁路中心线、厂外道路路边、厂内主要道路路边和厂内次要道路路边的防火间距不应小于30、20、15、10和5米。建筑设计防火规范(GB50016-2014)4.5.325、高层建筑疏散:主要依据：高层医疗建筑楼梯间的首层疏散门和首层疏散外门的宽度为1.3米，单排布房的走道宽1.4米，双排布房的走道宽L5米，疏散楼梯宽L3米。其它高层建筑楼梯间的首层疏散门和首层疏散外门的宽度为L2米，单排布房的走道宽L3米，双排
