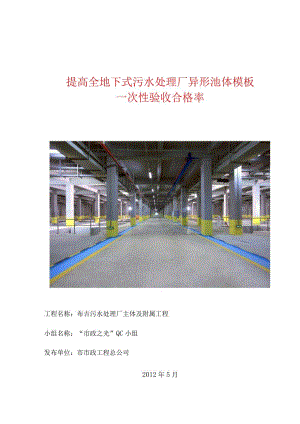

提高全地下式污水处理厂异形池体模板一次性验收合格率工程名称：布吉污水处理厂主体及附属工程小组名称：“市政之光”QC小组发布单位：市市政工程总公司2012年5月汇报大纲1、工程概况2、QC小组概况3、选题理由4、现状调查5、确定目标及可行性分析6、原因分析7、要因确定8、制定对策9、组织实施10、效果检查11、总结及今后打算提高全地下式异形池墙模板一次性验收合格率市市政工程总公司“市政之光”QC小组一、工程概况(一)行业背景20世纪50年代后，随着中国城市化、工业化的加速，水资源状况迅速恶化，“水危机”日趋严重。在这样的背景下，污水处理行业成为新兴产业。布吉人口众多，环保基础设施不完善，致使生活污水、生活垃圾等主要污染源没有得到有效处理而污染河流，使布吉河成为污染最严重的河流之一。在生态治河、循环经济理念的指导下，大力推广污水深度处理与污水资源化利用，建设大型地下式污水处理厂，充分利用上部空间，节约土地资源，是城市水污染治理发展的方向。(二)工程简介本工程是全国首座20万113d全地下式污水处理厂，是中央扩大内需投资项目，是市重大项目之一，是科技、绿色、环保、民生工程。工程位于市龙岗区布吉街道粤宝路西侧，占地面积5.95公顷，全部工程耗资约10亿元，其中污水处理厂部分投资约6.2亿元，主体及附属工程3亿多元。设计规模为20万m3d,设计污水处理水质达到国家排放一级A标准。工程采用整体伐板基础，钢筋混凝土结构，基坑深1823.7米。工程设计先进，布局合理，有效节约土地资源4.3万平方米。改良/0活性泥生物膜共池处理工艺，强化生物脱氮除璘过程，后置高效双层沉淀池+D型滤池；污泥处理采用机械一体化污泥离心浓缩脱水机；消毒采用紫外线；除臭采用分区生物除臭工艺。全国首例创新型的双层沉淀池，墙体采用外八字形异形墙体，工程结构最复杂，技术含量最高,施工难度最大。异形墙体实体工程照片二、QC小组概况为保障双层沉淀池池墙体施工质量，我们成立“市政之光”QC小组，对墙体模板的安装进行研究，开展科技创新和技术攻关活动。QC小组开展技术研讨会照片QC小组简介小组名称布吉污水处理厂主体及附属工程“市政之光”QC小组注册编号深天健201101课题名称提高全地下式在一次，水处理厂异形墙体模板性验收合格率活动时间2011年1月5月课题类型现场型平均受教育时间80活动次数23小组成员序号姓名文化程度职务职称组内职务技术总顾问：于芳（博士、高工）1研究生副经理高工组长2研究生技术负责人高工副组长3本科现场安装负责人高工副组长4本科工程师工程师组员5大专技术员助理工程师组员6大专施工员助理工程师组员7高中安装工人组员8高中安装工人组员制表人：杨丽萍审核人：陈德贵制表时间：2011年1月16日三、选题理由政府要求高，意义重大市政府【市政府办公会议纪要（165号）】要求项目体现三个最：一是最为关键，事关布吉河、河水质能否切实得到改善；二是最高标准，要采用当今世界最为先进的技术，争取按照再生水厂的标准，一次建设，一步到位；三是最佳效益，项目建设要体现最佳的社会效益、经济效益、环境生态效益，建设成为精品工程，造福人民。二科技含量高，施工难度大将建设“世界一流的科技、绿色工程”的理念贯穿于工程设计、采购、施工、运行的全过程，全国首例创新型双层沉淀池，没有先例可以借鉴，技术含量高，施工难度非常大。管理目标高工程质量目标：鲁班奖。通过标准化、精细化管理，打造科技、绿色、环保、民生工程，实现对业主、社会的承诺，喜迎“大运会”，并不断攀登污水治理领域新高峰。制表人:审核人:制表时间：2011年1月18日本工程全国首创，无先例可以借鉴，科技含量高，效益显著，成果的成功经验可以进行全面推广和应用，意义重大。因此，我们选择选择“提高全地下式污水处理厂异形墙体模板一次性验收合格率”为本小组活动课题。四、现状调查小组成员根据给排水构筑物工程施工验收规范GB501412008,于2011年1月20日对先行施工的异形负三层墙体模板进行检查。QC小组施工现场调查异形负三层施工现场针对检查情况，小组成员绘制了如下质量调查表:质量调查表产品名称异形清水混凝土墙体检查部门品质管理部生产阶段负三层主体结构终检检查人检查项目全项检查检查日期2011.1.20部位负三层XI-XI7轴/Y17Y39执行标准给水排水构筑物工程施工及验收规范（BG50141）2008序号存在的缺陷测点不合格点不合格率（%）1相邻板差26051.92表面平整度22041.83高程9633.14垂直度9644.25平面尺寸967881.256截面尺寸965759.47轴线位移6811.58中心线位置7222.89止水带14853.4合计115215914制表人：审核人：陈德贵制表时间：2011年1月21日我们对上面的质量问题进行数据排列如下：质量缺陷排列数据表序号缺陷类型缺陷频数累加数所在百分比（）累加百分比（）1平面尺寸787849492截面尺寸5713535.984.93止水带51403.1884相邻板差51453.191.15表面平整度41492.593.66垂直度41532.596.17高程3156298.18中心线位置偏移21581.399.49轴线位移11590.6100合计159100制表人：审核人：陈德贵制表时间：2011年1月21日我们根据缺陷调查表绘制质量缺陷排列图如下：质量缺陷调查表绘制排列图质量缺陷类型制图人：审核人：陈德贵制图时间：2011年1月21日从表中可以看出，平面尺寸超差和截面尺寸超差占全部缺陷的84.9%,是问题的症结所在。五、确定目标及可行性分析（一）确定目标：本小组活动目标为异形墙体模板工程一次验收合格率为95%。模板验收合格率目标I序号末端因素验证方法确定内容结论3技术交底内容针对性差调查分析根据批准的施工技术方案加强技术交底，责任到人签名确认。非要因4培训不到位调查分析现场对员工进行质量技术培训教育，考核合格率达oo%O非要因5测量仪器未及时校准查看仪器校核记录查看说明书，按时对测量仪器误差进行校核、检验。非要因6模板加固方法不当现场验证采用传统的对拉螺栓固定两侧墙体，斜面墙体在振捣过程中易发生偏位，影响结构尺寸，是墙体平面尺寸、坡度尺寸偏差的症结，更改加固方式是理想的解决方案。是要因7模板维修保养不到位调查分析查看模板保养维修记录，模板保养维修良好。非要因8进场验收把关不严查看验收记录查看记录，质量有缺陷模板已经退回。非要因9夜间施工现场验证合理安排作业时间，夜间作业时的灯具数量，保证作业现场照明亮度。非要因10未合理组织现场验证合理安排施工工序及作业人员数量，可解决。非要因11使用淘汰工具现场验证更换不适用的工具，可解决。非要因12工具不适用调查分析更换不适用的工具，可解决。非要因13模板支撑方法不当现场验证采用传统的对拉螺栓固定两侧墙体，斜面墙体在振捣过程中易发生偏位，影响结构尺寸，是墙体平面尺寸、坡度尺寸偏差的症结，更改支撑方式是理想的解决方案。是要因制表人：E甘核：陈德贵制表时间：2011年1月25日八、制定对策2011年1月26日年小组成员针对要因确定表制定对策表，如下:对策表序号要因对策目标措施地点时间负责人1模板支撑方法不当改变对拉螺栓的设置结构尺寸合格率达至IJ95%；除传统的对拉螺栓外，增加斜向拉结，斜向拉结与板底钢筋焊接施工现场2011.2.15-2011.4.252模板加固方法不当改变模板加固方法的设置结构尺寸合格率达至195%；在险底板面按照施工图要求，预先预埋刚性支点，支撑杆与刚性支点上连接，调整尺寸，锁紧紧固件。施工现场2011.2.15-2011.4.25制表人：审核人：时间：2011年1月26日九、组织实施全国首例创新型的双层沉淀池，该构筑物南北方向73.5m,东西100nb南北方向高差1米，负二、三层楼板形成斜坡面。墙体采用外八字形异形墙体，并顺楼板走势倾斜。八字形异形墙体底部最大宽度3.5m,上部墙体厚度0.8m,混凝土标号C30S8。在池体内安装有刮泥机，刮泥机刮板与混凝土墙体之间间距2cm。刮泥机在通长73.5m的混凝土墙体之间运行时，刮泥机刮板与不能与墙体接触、碰撞。所以；模板轴线尺寸、几何尺寸、平整度、垂直度精度要求高。如果混凝土结构不平直，将造成刮泥机刮板不能通过，影响了使用性能，造成该墙体模板施工施工技术难度大的特点。水平间距350,竖向2道制图人:实施后的模板图审核人：陈德贵制图时间：2011年4月27日实施二：改变模板加固方法的设置因模板纵向水平方向存在荷载较大，原方案中考虑到横向支撑，没有考虑纵向支撑,较难保证模板的稳固性。通过对模板纵向侧压力的计算，制定新方案，按照模板加固施工图要求，在碎底板面预先预埋刚性支点，支撑杆与刚性支点上连接，调整尺寸，锁紧紧固件。防止两侧模板的相对滑动造成模板变形，使模板的安装更加可靠。收集数据：小组成员于2011年4月27日针对负二层施工进行统计，共测I100个点,不合格点109个，合格点991个，一次验收合格率为90%,对不合格点进行调整，满足偏差要求。效果验证：模板未发生变形、偏位的情况，结构尺寸、位置准确。施工现场实施情况照片部位负二层XI-Xl7轴/Y17Y39执行标准给水排水构筑物工程施工及验收规范（BG50141）2008序号项目测点不合格点不合格率（）1相邻板差8444.72表面平整度9655.23高程9644.24垂直度9644.25平面尺寸9655.26截面尺寸9633.17轴线位移96008中心线位置96119止水带8422.3合计840283.3制表人：审核人：制表时间：2011年5月7日经过严格执行新的施工方案，对负
