行人与行李放射性监测装置校准规范.docx

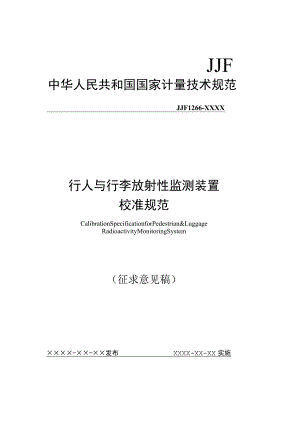

JJF中华人民共和国国家计量技术规范JJF1266-XXXX行人与行李放射性监测装置校准规范CalibrationSpecificationforPedestrian&LuggageRadioactivityMonitoringSystem（征求意见稿）××××-××-××发布XXXX-XX-XX实施国家市场监督管理总局发布JJF1266 - ××××替代 JJFI266-2010行人与行李放射性监测装置校准规范CalibrationSpecificationforPedestrian&LuggageRadioactivityMonitoringSystem归口单位：全国电离辐射计量技术委员会起草单位：上海市计量测试技术研究院中华人民共和国海关总署本规范由全国电离辐射计量技术委员会负责解释本规范起草人：陆小军（上海市计量测试技术研究院）唐方东（上海市计量测试技术研究院）戴雨（中华人民共和国海关总署）何林锋（上海市计量测试技术研究院）目录引言I1范围12引用文献13 术语和计量单位13.1 术语13.2 计量单位24 概述25 计量特性35.1 活度响应35.2 核素识别率35.3 中子指示36 校准条件36.1 环境条件：36.2 测量标准36.3 其他校准用设备47校准项目和校准方法47.1 活度响应47.2 探测器对不同能量Y放射性核素的响应67.3 重复性67.4 活度响应非线性77.5 活度响应一致性77.6 中子指示87.7 Y辐射报警性能87.8 静态模式下核素识别97.9 动态核素识别与报警性能108校准结果表述109复校时间间隔10附录A中子注量与中子周围剂量当量率的转换方法11附录B行人与行李放射性监测装置活度响应测试点示意图12附录C通道式行人/行李放射性监测装置活度响应一致性测量示意图13附录D行人与行李放射性监测装置探测区域及核素识别测试点示意图13附录E行人与行李放射性监测装置校准记录推荐格式14附录F行人与行李放射性监测装置校准证书内页内容20附录G活度响应测量结果的不确定度评定示例23引言本规范按照JJFlO712010国家计量校准规范编写规则编写。本规范的修订以GB/T31836-2015/IEC62484:2010辐射防护仪器用于探测和识别非法放射性物质运输的基于谱分析的门式监测装置、GB/T24246-2009放射性物质与特殊核材料监测装置、IEC62244（RadiationprotectioninstrumentationInstalledradiationmonitorsforthedetectionofradioactiveandspecialnuclearmaterialsatnationalborders）国家边境放射性和特殊核材料探测用辐射防护监测仪为主要技术参考。与JJFI266-2010相比，除编辑性修改外，本次修订主要技术变化如下：（1）对行人与行李放射性监测装置进行了分类，适用范围中增加核素识别型以及具有中子辐射探测功能的行人与行人放射性监测装置，适用于传送带式邮包、物料等的放射性监测装置；（2）增加术语“中子指示”和“核素识别率”；（3）计量特性中增加“中子指示”、“核素识别率、（4）测量标准中增加Ba、226Ra核素Y放射性参考源，其他校准用设备中增加中子源；（5）校准项目中删除了“参考探测限”；（6）对于具有中子辐射探测功能的行人与行人放射性监测装置，增加了校准项目“中子指示”及相应的测试方法；（7）对于核素识别型行人与行李放射性监测装置，增加了校准项目“核素识别率”及相应的校准方法；（8）修改了“活度响应”的校准测量方法；（9） “动态检测”改为“报警性能”和“动态核素识别与报警性能”，并修改了“漏报警率”的计算公式及检测次数，并增加了中子辐射报警性能检测内容。JJFl266-2010行人与行李放射性监测装置校准规范于2010年发布。本次修订为首次修订。行人与行李放射性监测装置校准规范1范围本规范适用于可探测光子能量40keV以上的Y辐射、热中子20MeV的中子辐射的核素识别型和非核素识别型行人与行李放射性监测装置，包括通道（门）式、单探测立柱式行人放射性监测装置和传送带式行李放射性监测装置等。本规范不适用于放射性工作场所在线报警装置。2引用文献本规范引用下列文献：9.1 JJFlool-2011通用计量术语及定义9.2 GB/T24246-2009放射性物质与特殊核材料监测装置9.3 GB/T31836-2015/1EC62484:2010辐射防护仪器用于探测和识别非法放射性物质运输的基于谱分析的门式监测装置9.4 IEC62244Radiationprotectioninstrumentation-installedradiationmonitorsforthedetectionofradioactiveandspecialnuclearmaterialsatnationalbordersIEC62244国家边境放射性和特殊核材料探测用辐射防护监测仪9.5 IAEANuclearSecuritySeriesNo.lPrintedbyIAEAinAustria,March2006TechnicalandFunctionalSpecificationsforBorderMonitoringEquipment,Part4.3.2.IAEA核安全系列之一，边境监测设备技术规范第4.3.2部分（奥地利出版，2006.3）凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单位）适用于本规范。3术语和计量单位3.1 术语JJFloOI-2011、GB/T24246-2009GB/T31836-2015界定的及以下术语和定义适用于本规范3.1.1 本底计数率backgroundcountrate单位时间内监测装置探测到的由宇宙射线和环境中天然放射性引起的计数。3.1.2 活度响应activityresponse探测器对参考测量点放射性核素活度的响应。在测量范围内各探测器活度响应的总和为该放射性监测装置的活度响应。3.1.3 活度响应非线性nonlinearofactivityresponse在测量范围内，探测器的活度响应与活度响应平均值的相对偏差。3.1.4 探测区域detectionzone监测装置可以探测到放射性物质的一定空间范围。对于双侧监测装置，探测区域为对立的探测立柱之间的一定区域；对于单侧监测装置，探测区域为距离探测立柱探测面的一定区域。3.1.5 活度响应一致性uniformityofactivityresponse在探测区域内，距监测装置探测面一定距离，垂直于地面方向上丫活度响应随高度的相对变化，此变化程度是指各参考点的活度响应与活度响应平均值的最大相对偏差，用百分数表示。3.1.6 核素识别率idenlificationrateofradionuclides行人与行李放射性监测装置对放射性核素的辨别能力。确定的测量模式下，行人与行李放射性监测装置的核素识别率用监测装置正确识别Y放射性核素的次数与测试次数的比值表示。3.1.7 中子指示neutronindicate在受到一定强度和能量范围内的中子照射时，中子探测器以计数和/或声光指示中子的存在。3.2 计量单位3.2.1 本底计数率：每秒计数，符号：s-,o3.2.2 放射性活度：贝可勒尔；符号：Bqo3.2.3 中子强度：每秒计数，符号：SL4概述行人与行李放射性监测装置由辐射探测器、电子学信号处理模块和监控报警模块组成，常用的辐射探测器为塑料闪烁体和Nal晶体，中子探测器为3He中子管。行人与行李放射性监测装置主要应用于机场、出入境口岸、国际邮件中心及核电站等场所，适用于对过往行人、行李、邮包的Y和中子放射性进行现场实时监测。5计量特性5.1 活度响应非核素识别型行人与行李放射性监测装置辐射探测器对137Cs核素的活度响应通常不低于8x10«bBqL5.2 核素识别率5.2.1 单一放射性核素的识别率静态模式下，核素识别型行人与行李放射性监测装置对单一放射性核素的识别率通常不低于80%o5.2.2 混合放射性核素的识别率静态模式下，核素识别型行人与行李放射性监测装置对混合放射性核素的识别率通常不低于80%o5.3 中子指示对于热中子20MeV的中子辐射，在(12000±20%)/s的中子强度范围内，门式行人与行李放射性监测装置中子探测器对置于探测区域参考点处的中子源计数率通常不低于8/So注：以上指标不用于合格性判别，仅供参考。6校准条件6.1 环境条件：6.1.1 温度：0oC-40°Co6.1.2 相对湿度：93%o6.1.3 无影响监测装置正常工作的震动和电磁场干扰。6.2 测量标准校准行人与行李放射性监测装置的测量标准为Y放射性参考源，推荐核素及活度见表1,相对扩展不确定度不超过5%(七2)。放射性参考源为点源或活性体不大于5mm×5mm的固体源。表1推荐使用的放射性参考源核素及其活度核素Y射线能量(keV)活度(Bq)241Am59.5keV(2.03.0)XlO6137Cs661.7keV(0.09-1.0)XlO660CoL25MeV(平均能量)(0.42.0)XlO5133Ba356keV(主要丫射线)(2.54.0)XlO5226Ra1.76MeV(主要射线)(2.53.5)XIO56.3 其他校准用设备6.3.1 UlJ子源行人与行李放射性监测装置中子指示测试用中子源见表2。中子源宜采用裸源，中子强度为(3xlO32.0x104)s-,对应于在带IOem聚乙烯慢化层的球型中子周围剂量当量率仪表面产生的中子周围剂量当量率不小于1OuSvZho表2推荐使用的中子源及相关参数核素按注量计算的平均中子能量(MeV)平均中子注量周围剂量当量的转换系数(pSvcm2)241Am-Be4.16391252Cf2.13385D(d,n)3He2.8413T(d,n)4He14.8536中子注量与中子周围剂量当量率的换算见附录Ao6.3.2测距与定位装置用于Y放射性参考源和中子源的准确定位，并测定其与行人与行李放射性监测装置探测器的距离，测距误差不超过5mm。7校准项目和校准方法7.1 活度响应行人与行李放射性监测装置开机预热至稳定状态，作本底计数率测量，取10次读数的平均值作为该监测装置的本底计数率。用137Cs核素参考源测量行人与行李放射性监测装置的活度响应，在(104-106)Bq活度范围内选择不少于3个校准测量点，最低活度不超过IXIO'Bq,最高活度不小于6X105Bq°7.1.1 通道（N）式行人与行李放射性监测装置将137Cs核素Y参考源依次放置在监测装置的一组探测器几何中心连线的中点上进行测量（见附录B.1）,每个探测器重复读数10次，取平均值。按式（1）计算每个探测器的活度响应，按式（2）对各探测器的活度响应进行相加，总和即为该通道式放射性监测装置对137Cs参考源的活度响应。式中：
