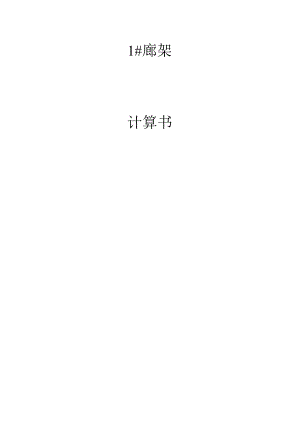

公园1#廊架计算书（钢结构+基础）.docx
1#廊架计算书目录1 .工程概况32 .设计依据32.1 设计规范、规程及国际和地方标准32.2设计标准32.3主要结构计算软件53.钢结构计算53.1计算模型53.2构件截面63.3荷载与边界条件73.4计算结果84基础计算104.1设计资料：104.2计算要求：114.3计算过程和计算结果115柱脚计算135.1 立柱基础信息135.2 计算内容145.3 计算过程及计算结果141 .工程概况新建“火焰山公园"。I#廊架属于本项目里的一个景观小品。2 .设计依据设计合同甲方提供的设计技术资料设计合同的补充协议、会议纪要甲方对方案（扩初）设计的确认书2.1 设计规范、规程及国际和地方标准GB 50068-2018GB 50153-2008GB 50009-2012GB 50223-2008GB 50011-2010 （2016 版）JGJ7-2010GB 50017-2017GB 50016-2017 （2019 版）GB 51249-2017建筑结构可靠度设计统一标准工程结构可靠度设计统一标准建筑结构荷载规范建筑工程抗震设防分类标准建筑抗震设计规范空间网格结构技术规程钢结构设计标准建筑设计防火规范建筑钢结构防火技术规范2.2设计标准2.2.1结构设计使用年限本工程设计基准50年,结构设计使用年限为50年2.2.2建筑安全等级和耐火等级建筑结构安全等级为二级，结构重要性系数Yo=Ll0。建筑耐火等级为一级。2.2.3结构抗震、抗风设计2.2.3.1设防烈度本工程抗震设防烈度为6度，设计地震分组为第一组，设计基本地震加速度值为0.05g,场地类别为IO类。2.2.3.2抗震设防类别根据建筑工程抗震设防分类标准GB50223-2008,本属于标准设防丙类，抗震构造措施按6度。2.2.3.3基本风压、基本雨压基本风压:100年重现期Wo=04kNm2,地面粗糙度为A类；本工程结构承载力按100年重现期设计。基本雨压：忆雨二070kNm2。2.2.3.4构件受弯挠度控制表格1构件受弯挠度控制构件1.0D+1.OL悬挑构件L200（悬挑长度）主梁L/400次梁L/2502.2.3.5钢结构材料表格2钢材材料列表（单位Mpa）材料号钢材抗拉、抗压和抗弯fy/f抗剪fv端面承压（创平顶Wfce钢号厚度或直径（）1Q235B-235150一2. 3主要结构计算软件钢结构分析采用大型建筑结构通用有限元分析与计算软件midasGen（2022V2.1版本）计算。3.钢结构计算3.1 计算模型图表1结构模型图图表2顶视图图表3左立面图图表4前立面图3. 2构件截面表格3截面名称和横面号列表城面号截面名称1立柱(0300x300x5)2主纵梁(0200x200x5)3三叉梁及次主梁梁(0150x150x3)4横梁(0150x150x3)5顶棚梁(0200x50x3)6镂空廊架梁(0200x150x2)7顶棚(4mm厚钢板)图表5结构微面布置图3. 3荷载与边界条件3. 3.1恒荷载结构自重由软件自动计算考虑，结构自重，恒荷载布置如下图所示（单位：kN,m）：图表6恒荷载自重3. 3.2活荷载风荷载及雨荷载,防火按轻质膨胀型考虑。3. 3.3温度荷载考虑结构整体升温30,整体降温20。本工程采用的荷载组合如下表所示：表格4荷教组合表名称类型说明sLCBl相加1.20自重(ST)sLCB2相加1.00自重(ST)sLCB3相加1.20自重(ST)+1.40风荷载(ST)+1.40雨荷载(ST)sLCB4相加1.20自重(STH-L40风荷载(SDT.40雨荷载(ST)sLCB5相加1.00自重(ST)+1.40风荷载(ST)+1.40雨荷载(ST)山B6相加1.00自重(STH-L40风荷载(ST)-1.40雨荷载(ST)3. 3.5边界条件本工程采用的边界条件如下表所示:图表7边界条件布置图(一般支承)3. 4计算结果3. 4.1位移结果在1.0D+1.0L荷载作用下，结构竖向位移如下图所示。其最大相对位移为9.6mm,位移比1/600(<1/250),满足要求从表中可看出应力满足规范要求。POST4>RQCESS0HEACnONFOftCE为力XYZ个划三<-lMFXt1.302E*OlFYi337Z三*00fitXJMX«01FXYZi33743Ef大三力三.1MFXi1.17ME*0tFYjI.“M«00FZt86643EeiFXVZi8.7452*01CBCi NSLCB7Tz：:x.MlN:13Sl155i*e：kN日胫OMe/2023M方就从上图看出最大反力为86.6KN,基础为基岩故设计图纸的基础做法满足要求。为加强结构整体稳定性增加地梁联系。4基础计算4.1设计资料：4. 1.1已知条件:类型：阶梯形柱数：单柱阶数：2基础尺寸（单位Inn1）:bl=1400,bl1=700,al=1400,al1=700,hl=400b2=600,b21=300,a2=600,a21=300,h2=400柱：方柱，=300mm,B=300mm设计值：N=86.64kN,MX=-42.36kN.叫Vx=-1.17kN,My=-26.80kN.m,Vy=I.56kN标准值：Nk=64.18kN,Mxk=-31.38kN.m,Vxk=-O.87kN,Myk=-19.85kN.m,Vyk=L16kN混凝土强度等级：C25,fc=11.90Nmm2钢筋级别：HRB400,fy=360Nmm2纵筋最小配筋：0.15配筋调整系数：LO配筋计算方法：通用法基础与覆土的平均容重：20.00kNm3纵筋保护层：40m垫层厚hd：100nim垫层出头宽bd：100nun双偏压计算.误差允许值（%）：0.30基底反力选用值：最大值修正后的地基承载力特征值：300kPa基础埋深：1.50m作用力位置标高：0.OOOrn剪力作用附加弯矩M'=V*h（力臂h=L500m）：My,=-1.75kN.mMx'=-2.34kN.mMyk'=-1.30kN.mMxk,=-1.73kN.m财荷桶困4.2计算要求：(1)基础抗弯计算(2)基础抗冲切验算(3)地基承载力验算单位说明：力：kN,力矩：kN.m,应力：kPa4.3计算过程和计算结果4.3.1基底反力计算：4.3.1.1统计到基底的荷载标准值:Nk=64.18,Mkx=-33.11,Mky=-21.15设计值:N=86.64,Mx=-44.70,My=-28.554. 3.1.2承载力验算时,底板总反力标准值(kPa):相应于荷载效应标准组合基底全反力计算出现零应力区，按应力重分布计算：基底各点位置及反力(以左下角为原点)：(,y)反力(kPa)(1.400,0.674)0.00(1.400,1.400)85.96(0.000,1.400)195.96(0.000,0.000)30.25(0.385,0.000)0.00(1.400,0.000)0.00基底面积脱空比为:17.445%pk=(Nk+Gk)/A=62.74kPapkmax=195.96kPa,pkmin=O.OOkPa4. 3.1.3强度计算时,底板净反力设计值(kPa):相应于荷载效应基本组合P=44.20kPapmax=229.79kPa,pmin=-36.OOkPa各角点反力P1=-3.02kPa,p2=-36.OOkPa,p3=74.58kPa,p4=229.79kPa4.3.2地基承载力验算：pk=62.74<fa=300.OOkPa,满足pkmax=195.96<1.2*fa=360.OOkPa,满足4.3.3 基础抗剪验算:根据地基规范第&2.7-2条，需要进行抗剪验算抗剪验算公式V<=0.7*hs*ft*Ac地基规范第8.2.9条(剪力V根据净反力的最大值计算)下右上左第1阶(h=355mm,%=1.000)剪切荷载(kN)35.5666.60128.68128.68抗剪切力(kN)441.83441.83441.83441.83第2阶(h=755mm,%=1.000)剪切荷载(kN)68.10104.38176.94176.94抗剪切力(kN)655.19655.19655.19655.19抗剪满足.4.3.4 基础抗冲切验算：抗冲切验算公式F1<=0.7*hp*ft*Aq地基规范第8.2.8条(冲切力R根据净反力的最大值计算)下右上左第1阶(h=400mm,h=355mm,hp=1.000)冲切荷载(kN)-0.034.5514.0114.01抗冲切力(kN)301.39301.39301.39301.39第2阶(h=800mm,h=755mm,hp=1.000)冲切荷载(kN)0.000.000.000.00抗冲切力(kN)0.000.000.000.00抗冲切满足.4.3.5 基础受弯计算：弯矩计算公式M=Fxd其中，F一对应截面地基净反力合力（根据净反力的最大值计算）；d质心到验算截面的距离。根据地基规范第8.2.1条，扩展基础受力钢筋最小配筋率不应小于0.15%板底配筋：第1阶（kN.m）:M下=-3.26,M右=6.76,M上=20.83,M左=20.83,ho=355mm计算As（mm'/m）:AS下=600（构造），AS右=600（构造），AS上=600（构造），AS左=600（构造）配筋率p：P下=0.150%P右=0.150%,p±=0.150%,P左=0.150%第2阶（kN.m）:M下=-5.63,M=11.66,M上=35.91,M左=35.91,ho=755mm计算As（mm'/m）:AS下=857（构造），AS右=857（构造），AS上=857（构造），AS左=857（构造）配筋率p：P下=0.150%P右=0.150%,p±=0.150%,P左=0.150%板顶配筋：第1阶（kN.m）:M下=-3.26,M右=6.76,M上=20.83,M左=20.83,h0=355mm计算AS（InIn%n）:AS下=600（构造），配筋率p：P下=0.150%,第2阶（kN.m）:M下=-5.63,M右=11.66,M上=35.91
