给排水工程施工方案.docx

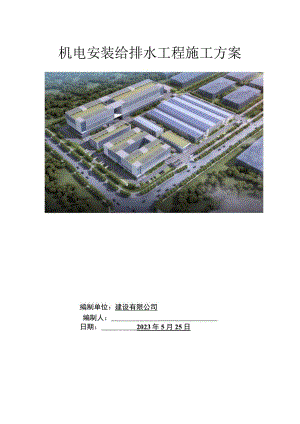

机电安装给排水工程施工方案编制单位：建设有限公司编制人：日期：2023年5月25日目录1 .编制依据12 .工程概况12.1 概述23 .组织机构33.1 项目主要管理人员职责34 .施工准备44.1 工程主要施工机具、设备配置44.2 劳动力配置54.3 施工进度计划54.4 施工材料55 .给排水系统65.1 工艺流程65.2 管道施工及连接方式65.3 给排水管道试验送检要求75.4 UPVC管道安装85.5 衬塑钢管安装105.6 PPR管安装115.7 质量控制点及控制措施136 .管道试压、冲洗及消毒137 .防腐、涂色及保温147.1 防腐:147.2 涂色147.3 保温158 .质量计划及质量管理168.1 质量保证体系161 .1.1质量目标168 .L2质量保证体系168.2 质量保证措施178.2.1 组织保证措施178.3 质量管理程序188.3.1 质量因素188.3.2 质量管理程序189 .现场安全、消防管理209.1 安全生产209.1.1 安全管理目标209.1.2 安全管理制度209.1.3 安全管理工作219.2 现场消防安全措施219.3 现场安全措施2110 .成品保护与文明施工2210.1 成品保护2210.2 文明施工2311 .应急处置措施24ILl应急预案工作流程2411.1 组织机构2511.1.1 应急指挥部组织机构图2511.1.2 应急小组职责分工2511.1.3 应急小组联系信息2611.1.4 物资配置2611.2 应急救援措施2711.2.1 触电事故2711.2.2 人员伤害事故2711.3 最佳救援路线图271.编制依据序号类别规范、规程名称编号1国家行业规范建筑给水排水设计标准GB50015-20192建筑设计防火规范GB50016-20143汽车库、修车库、停车场设计防火规范GB50067-20144民用建筑节水设计标准GB50555-20105建筑给水排水与节水通用规范GB55020-20216建筑节能与可再生能源利用通用规范GB55015-20217城镇给水排水技术规范GB50788-20128建筑与小区雨水控制及利用工程技术规范GB50400-20169污水综合排放标准GB8978-199610工业金属管道工程施工规范GB50235-201011建设工程项目管理规范GB/T50326-201712行业图集标准办公建筑设计标准JGJ67-201913江苏省绿色建筑设计标准DB32/3962-202014企业管理文件建设有限公司技术管理手册CSCIUC-EM-202215建设有限公司技术管理手册CSCIUC-QM-202216建设有限公司技术管理手册CSCIUC-TM-202217合同工程总承包合同/2.工程概况表L2-1建设概况工程名称苏州广电产业园项目工程性质厂房建设规模座地上4层，改建餐厅1座地上3层。工程地址五台山路北、金沙江路泉.合同价格总建筑面积建设单位发展集团有限公司合同要求质最合格设计单位西南设计研究院有限公司工期600日历天勘察单位地质工程勘察院安全零事故、零伤亡监理单位工程项目管理咨询有限责任公司文明施工建筑施工安全标准化星级工地总承包单位城市建设有限公司质量安全监督单位建设工程质量安全监督站主要功能或用途光电产业园是在原有工业厂区基础上新建和改造的为光电产业相关产业链公司提供载体的新型产业园区承包范围桩基、围护、主体结构、钢结构、幕墙、粗装修、机电安装、外立面改造、二次结构改造等2.1 概述2.1.1 给水系统（1）室内生产生活给水系统本工程建设地南侧和西侧均有市政给水管，市政水压为0.20MPa（绝对高程3.60m处的水压），本项目从南侧和西侧各引入一根DN200市政给水总管，引入红线内设置生活和消防总水表,均各自设置环管供本工程使用；项目南侧和西侧有已建好的市政雨污水接口可供项目接管使用。全厂厂区总自来水日用水量估算为39878m3d;市政直供水：供给建筑一层生活用水；地下室负一层生活用水加压生活给水系统：供给建筑二层及以上生活用水。（2）排水系统本工程实行雨污分流，污废合流，生活污水经化粪池处理后排入厂区污水管网，生产废水处理达标后排至厂区污水管网，厂区东南侧预留市政排水接口排除;在厂房东侧皆预留两个雨水接口供雨水排出，本厂区定性设置海绵城市要求,设置1座雨水回用池。有效容积为100Om3。厂区内雨水优先收集至雨水收集池内,经过加压水泵,实现错峰排水。同时可用于道路、绿化浇洒及地下室车库冲洗。（3）卫生间器具安装本工程在1#厂房、2#厂房、3#厂房、4#厂房、6#门卫室均设计有卫生间区域（其中仅6#楼门卫室卫生洁具属于我司施工范围）。3.组织机构免务今IS-Isl合管理员 |Ial合主管 p-因k三中心I设计，技*.采购）企业同号厦zzzF7H目½a次目忌工程用办公堂 C人SteK at管Igl员 T Igw T I全主 .- 一工一。 丁 纤科员 T tt T ¾xaw T tt*Itt T £I&I术主II|I具q管理支持不线物费管理 SC人）材科工|«m T a T生产长戏机电 管理部 （3人）Ig务工|«|算 丁Ig务主” I-机电工|«Ig 丁tt*ss T王 计划工lggllll工!«!£ 一*ll主管 一项目管理层图31组织架构图3.1项目主要管理人员职责序号管理职务姓名职责和权限1项目经理负责项目全面管理工作2项目总工负责项目的全面技术管理工作3商务经理负责项目商务部整体工作4生产经理负责项目施工生产工作5质量总监负责项目质量管理工作6安全总监负责现场安全管理工作7物资主管负责物资供应8机电主管负责施工现场机电安装及临水临电管理工作9机电商务负责机电安装成本核算及造价管理工作4.施工准备4.1 工程主要施工机具、设备配置表4.11施工主要机具及检测设备需用计划表序号设备名称型号单位数量机具进场时间6冲击钻TE-25台302023.4.107砂轮切割机J3G2-400台102023.4.108砂轮机MD3215VC台62023.4.109交流电焊机BX3-300台152023.4.1010台钻Z4116/2B台62023.4.1011套丝机TClO62023.4.1012卷扬机TClO台42023.4.1013倒链5t3t2t只152023.4.1014起道机15t10t台4/42023.4.1015无线电对讲机台IO2023.4.1016磁性线锤个102023.4.1017噪声计DSL-660个42023.4.1018兆欧表数字式个42023.4.1019接地电阻测试仪4105数字式个42023.4.1020钳形表F300个42023.4.1021万用表2000型个42023.4.1022风速仪AVM-07个42023.4.1023风压计ManoairlOO个42023.4.1024转速表数字式个42023.4.1025钢管钻孔机KB-114Zx62023.4.1026手电钻DDZ-IOA台122023.4.1028手动试压泵5MPa台62023.4.1029电动试压泵DSB-6-25台62023.4.1030手动液压叉车2t台42023.4.10序号设备名称型号单位数量机具进场时间31卷扬机根据需要台102023.4.1032水平仪台22023.4.1033经纬仪台22023.4.1034曲臂车10米台62023.5.1035吊车25吨台62023.5.104.2 劳动力配置1）主要工种：管道工、普工、电焊工等。2）劳动力实行专业化组织，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度。3）根据本工程各阶段施工重点，相应调配各专业劳动力，实行动态管理。4）各施工人员，必须接受建筑施工安全生产教育，经考试合格后方可上岗作业，未经建筑施工安全生产教育或考试不合格者，严禁上岗作业。5）每日作业前班组负责人，必须召集所辖全体人员，针对当天任务，结合安全技术交底内容和作业环境、设施、设备状况、本队人员技术素质、安全意识、自我保护意识以及思想状态,有针对性地进行班前安全活动，提出具体注意事项,跟踪落实，并做好活动纪录。6）强化对外施工人员的管理。用工手续必须齐全有效，严禁私招乱雇。机电预留预埋，保证施工进度的前提下，合理调配人员。4.3 施工进度计划进度配合总体进度及计划。4.4 施工材料1）管道主要包括：衬塑钢管（内衬PP）、PP-R排水铸铁管、UPVC排水管、内外浸热镀锌钢管、金属波纹管、涂塑钢管。2）进场的材料设备要按规定进行检验，其规格、型号必须符合设计要求，产品要有出厂合格证、检测报告和相关机构的认证或备窠。3）根据图纸和现场核对的需要安装的工程量，各专业工长提出所需的工程材料、机具设备使用计划，提前落实，按计划进场。5,给排水系统5.1工艺流程安我淮片管道安装图5.1-1给排水系统工艺流程图1.2 管道施工及连接方式表5.2管道施工及连接方式管道系统缩写管道部位管材接口试验压力(MPa)市政给水/生活给水管CIW/J室内埋地管道衬塑钢管丝扣、法兰0.8室内架空管道衬塑钢管DN<80丝扣DN80法兰卫生间内、埋墙敷设PPR管热熔生活污水管、一般排水管、通气管、(见注2)W、F室内架空管道UPVC排水管粘接灌水+通球实验立管机制排水铸铁管W型柔性铸铁排水管灌水+通球实验埋地管道机制排水铸铁管
