CAD数据库管理软件用户手册.docx

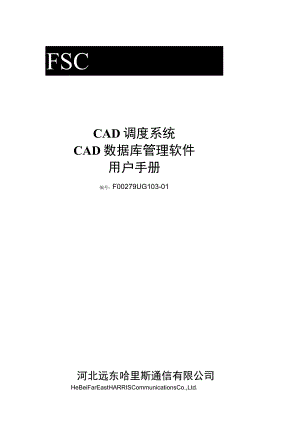

FSCCAD调度系统CAD数据库管理软件用户手册编号：F00279UG103-01河北远东哈里斯通信有限公司HeBeiFarEastHARRISCommunicationsCo.,Ltd.第1章文档雌1-1版权声明1-1文档内容1-1背景信息1-1图标惯例1-2第2章系统雌2-1软件概述2-1名词术语2-2第3章软件安装3-1运行环境3-1接口支持3-1软件安装3-1检查配置文件3-1第4章软件操作界面4-1标JS栏4-1菜单栏4-2工具栏4-2左侧树形列表4-3右侧记录列表4-4状态栏4-4菜单和工具栏操作4-5打开4-5保存4-7关闭4-8添加4-9编辑4-13删除4-19用户配置管理4-20备份4-23恢复4-25导出4-26查询4-28查找4-30打印4-31第一页4-32上一页4-32下一页4-33最后一页4-33关于4-33帮助4-34退出4-35快捷键设，4-35第5章软件操作过程5-1软件启动5-1打开数据库5-2编辑数据库5-4添加记录5-5编辑记录5-6删除记录5-8编辑数据库一用户配置信息5-9保存数据库5-10浏览数据库5-12浏览数据库一用户配置信息5-13查询数据库5-14备份与恢复数据库5-16备份数据库5-16恢复数据库5-18导出数据库5-20打印数据库5-21关闭数据库5-22软件退出5-23第6章常见任务操作6-23加入通话组6-24加入电台6-25加入列车6-27加入车站6-29配置用户管理对象（通话组、电台、列车和车站）6-30第7章常见问题及其处理措施7-1数据库访问出错7-1数据库保存出错7-5图表目录图表2-1CAD调度系统网络连接示意图2-1图表4-1主界面4-1图表4-2标题栏4-2图表4-3菜单栏4-2图表4-4工具栏4-2图表4-5左侧树形列表4-4图表4-6右侧记录列表4-4图表4-7状态栏（只读模式）4-5图表4-8状态栏（编辑模式）4-5图表4-9数据库访问参数对话框4-6图表4-10保存操作成功对话框4-7图表4-11保存操作出错对话框4-8图表4-12关闭数据库询问对话框4-8图表4-13添加记录对话框一调度用户信息4-9图表4-14添加记录对话框一通话组信息4-9图表4-15添加记录对话框一电台信息4-10图表4-16添加记录对话框一列车信息4-10图表4-17添加记录对话框一车站信息4-11图表4-18添加记录对话框一司机信息4-11图表4-19添加记录对话框一基站信息4-11图表4-20添加记录对话框一工作站信息4-11图表4-21添加记录对话框一状态信息4-12图表4-22编辑出错提示对话框4-13图表4-23编辑记录对话框一调度用户信息4-14图表4-24编辑记录对话框一通话组信息4-14图表4-25编辑记录对话框一电台信息4-15图表4-26编辑记录对话框一列车信息4-15图表4-27编辑记录对话框一车站信息4-16图表4-28编辑记录对话框一司机信息4-16图表4-29编辑记录对话框一基站信息4-16图表4-30编辑记录对话框一工作站信息4-17图表4-31编辑记录对话框一状态信息4-17图表4-32删除出错提示对话框4-19图表4-33删除记录询问对话框4-19图表4-34用户配置管理-列车4-20图表4-35用户配置管理-车站4-21图表436用户配置管理通话组4-21图表4-37用户配置管理-电台4-22图表438备份对话框4-23图表4-39备份对话框4-24图表4-40备份成功对话框4-24图表4-41恢复询问对话框4-25图表4-42选择恢复文件对话框4-25图表4-43恢复提示对话框4-26图表4-44导出对话框4-27图表4-45导出对话框4-27图表4-46导出记录文件4-27图表4-47查询对话框4-29图表4-48查找记录对话框4-31图表4-49搜索完毕对话框4-31图表4-50记录打印对话框4-32图表4-51关于对话框4-34图表4-52软件帮助4-35图表4-53关闭数据库询问对话框4-35第1章文档概述本文档主要介绍无线通信系统CAD数据库管理软件的使用方法，详细描述了数据库管理软件界面和操作处理过程。本文档的主要阅读对象为负责系统维护和使用的管理员、调度员、技术工程师和现场工程师。版权声明本软件由中国电子科技集团公司第五十四研究所河北远东哈里斯通信有限公司开发，授权郑州地铁1号线无线通信系统工程使用。数据库管理软件的全部版权由我公司拥有，未经我公司书面同意，任何人不得用于其它用途，否则将追究其法律责任，特此声明。文档内容本文档主要包括以下内容：> 第1章文档概述；> 第2章系统概述；> 第3章软件安装：> 第4章软件操作界面；> 第5章软件操作过程；> 第6章常见任务操作；> 第7章常见问题及其处理措施。背景信息本文档读者应该具备TETRA无线通信系统、CAD调度系统（计算机辅助调度）以及WindOWS计算机应用等方面的基础知识。图标惯例本文档描述过程中为了便于用户阅读采用了下面的图标提示，各种图标与对应的含义定义如下：SUGGESTION建议：表示之后的描述文字是建议信息，这些信息并不要求用户必须遵守，但是，如果用户采纳了这个建议，对于其工作可能有帮助。注意：表示之后的描述文字是需要用户注意的信息，即所描述的信息比上下文更重要，需要用户特别关注，例如，特殊情况和例外情况描述。IMPORTANT重要：表示之后的描述文字是重要信息，即所描述的信息很重要，需要用户更加关注。CAUTION小心：表示之后的描述文字是提示用户谨慎的信息，需要用户谨慎处理，例如,如果用户不按照该描述处理，可能引起重复操作，甚至服务中断。WARNING警告：表示之后的描述文字是警告信息，如果用户忽略该警告信息，可能引起潜在的设备损坏，甚至与相关行业规定抵触。第2章系统概述软件概述数据库管理软件是无线通信系统CAD调度分系统的一个组成部分,是通过二次开发完成的专用软件。用户可以使用该软件查看和管理CAD调度系统数据库，直接对数据库各记录表中的记录进行添加、修改、删除等管理操作。本项目CAD调度系统共配置有2个互为备份的调度服务器和6个调度席位，包括2个行车调度、1个维修调度、1个环控（防灾）调度、1个车辆段调度和1个停车场调度。调度服务器上配置有系统数据库，调度台上配置有本地数据库。数据库管理软件负责管理调度服务器上的系统数据库。系统数据库中共设计了十多个记录表格，其中，部分表格用来存储基本记录信息，其他表格用来存储历史记录信息,数据库管理软件针对这两种记录信息有不同的管理办法。传筑网空停车场 调度台行车 行车综合维修防灾环控调度台#1调度台#2调度台调度台车辆段 调度台控制中心阖度大厅车辆段调度室停车场调度室图表2-1CAD调度系统网络连接示意图调度服务器上配置有系统数据库，调度台上配置有本地数据库。数据库管理软件负责管理调度服务器上的系统数据库。系统数据库中共设计了十多个记录表格，其中，部分表格用来存储基本记录信息，称为基本记录表格或者基本表格;其他表格用来存储软件运行产生的各种历史记录信息，称为历史记录表格。SUGGESTION数据库管理软件针对这两种记录信息有不同的管理办法，用户不能直接编辑历史记录信息，只能把这些信息从数据库中导出到本地存储。IMPORTANT此外，需要注意的是，基本记录表格之间有引用关系，例如，列车信息表和车站信息表需要引用通话组信息表和电台信息表，用户与通话组、用户与电台、用户与列车、用户与车站对应信息表又引用了列车信息表、车站信息表、通话组信息表和电台信息表。当用户向数据库中添加各种数据时，应该首先添加基本信息，再添加需要引用基本信息的其它信息。具体来说，应该先添加调度用户、通话组、电台信息，再添加列车、车站信息，最后添加用户与通话组、用户与电台、用户与列车、用户与车站对应信息。名词术语本文档中常用的名词和术语见表1O表1名词说明CAD计算机辅助调度(ComputerAidedDispatch)DXTEADSTETRA交换机TCSEADSTETRA连接服务器(TETRAConnectivityServer)SDK软件开发包(SOftWareDevelopmentKit)API应用程序接口(APPIiCatiOnProgrammingInterface)SDS短数据服务(ShortDataService)PDS分组数据服务(PaCketDataService)MCCTETRA移动网络国家码MNCTETRA移动网络码ISSI个人短用户身份识别码名词说明GSSI组短用户身份识别码ITSI个人TETRA身份识别码，含MCC、MNC和ISSl3个部分GTSI组TETRA身份识别码，含MCC、MNC和GSSl3个部分ATS信号系统，支持列车运营系统数据库指部署在调度服务器计算机上的CAD调度系统数据库基本记录指存储在CAD调度系统数据库中、CAD调度软件启动和运行必须的数据记录，包括调度用户信息、通话组信息等，是数据库中除历史记录之外的其他记录信息。历史记录指CAD调度系统数据库中调度操作记录表、短数据操作记录表、语音呼叫记录表、短数据传输记录表和分组数据传输记录表中的记录，这些记录都是CAD调度软件软件运行期间产生的，用来记录软件运行情况第3章软件安装运行环境数据库管理软件安装运行在调度服务器计算机上，需要满足以下条件:> Windows2000、2003或者XP中文版操作系统。接口支持数据库管理软件运行需要以下接口支持:名称接口方接口方式描述CAD调度系统数据库服务接口MicrosoftSQLServer数据库服务ODBC访问调度服务器A、B的CAD调度系统数据库软件安装从安装光盘把安装程序复制到用户指定的安装目录即可完成软件安装，安装程序包括以下内容：> 执行文件：CADDBMS.exe：> 配置文件：cad.ini；> 帮助文件夹：Help；>记录文件夹：记录。检查配置文件软件配置文件为安装目录下的cad.ini文件，需要检查其中的网络配置项是否与实际情况一致：数据源信息上次访问成功的数据库配置信息数据源名称=LWH2用户名=Caddatabase用户密码=CaddatabaSe检查标志指示软件如何检查数据记录有效性列车信息表的组用户号码是否必须有效=0列车信息表的个人用户号码是否必须有效=0车站信息表的组用户号码是否必须有效=0车站信息表的个人用户号码是否必须有效=0各种组和个人
