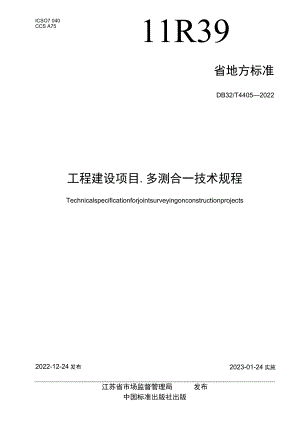

ICSO7 040CCS A7511R39省地方标准DB32/T44052022工程建设项目.多测合一技术规程Technicalspecificationforjointsurveyingonconstructionprojects2023-01-24实施2022-12-24发布江苏省市场监督管理局发布中国标准出版社出版目次前言In1范围12规范性引用文件13术语和定义14基本规定34.1 时空基准34.2 测量精度44.3 质量检直65基础数据测绘75.1 内容和作用75.2 控制测量75.3 地形测量85.4 地下管线探测106立项用地规划许可测绘136.1内容和作用1362选址测绘1363土地勘测定界1464拨地测量157工程建设许可测绘161.1 内容和作用1672建筑面积核定1673绿地面积核定1774停车位核定1975规划指标核定1976日照分析测量208施工许可测绘218. 1内容和作用2182放线测量2283验线测量238.4房产面积预测算2485变形监测259竣工验收测绘2891内容和作用2892外业数据采集2893规划核实3294土地核验349.5房产面积实测359. 6人防测量35附录A（规范性）成果报告样例38附录B（规范性）基础数据测绘样表41附录C（规范性）立项用地规划许可测绘样图样表42附录D（规范性）工程建设许可测绘样图样表49附录E（规范性）施工许可测绘样图样表53附录F（规范性）竣工验收测绘样图样表61参考文献83本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由江苏省自然资源厅提出并归口。本文件起草单位：江苏省测绘产品质量监督检验站、苏州工业园区测绘地理信息有限公司、南京市测绘勘察研究院股份有限公司、常州市测绘院、江苏省测绘工程院、江苏省基础地理信息中心、泰州市自然资源和规划局、苏州市测绘院有限公司、苏州市房地产测绘队、镇江市勘察测绘研究院有限公司、徐州市勘察测绘研究院有限公司、江苏星月测绘科技股份有限公司、无锡吉图测绘科技有限公司、江苏万源测绘地理信息有限公司、江苏金地勘测有限公司。本文件主要起草人：林颗、张进民、础建、曹泉根、寥安生、华心然、鹿岩、梁彪、吴栋、叶宝、李炎审、察东健、曹峰、王1雄、陈再春、史惠春、胞其胜、浮寸萍、陈年青、陈勇、黄亮、赵小祥、陶肠、刘善品、张彭、程宝银、陈浩、银志敏、罗娇、马雪萍、陈立民、索定安、刘岩、察永坚、严中兵、焦朋、陈占华、许旭明、朱文宏。工程建设项目多测合一技术规程1范围本文件规定了工程建设项目"多测合一”的技术要求、精度指标、方法路径、成果表达和质量检直。本文件适用于在新建、改建、扩建房屋建筑和城市基础设施等工程建设项目（不包括特殊工程和交通、水利、能源等领域的重大工程）中采用“多测合一”方式开展的各环节测绘业务。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50026工程测量标准GB50180城市居住区规划设计标准GB50352民用建筑设计统一标准GB50497建筑基坑工程监测技术标准GB55018工程测量通用规范GB/T17986.1房产测量规范第1单元：房产测量规定GB/T17986.2房产测量规范第2单元：房产图图式GB/T20257.1国家基本比例尺地图图式第1部分:1；5001;10001；2000地形图图式GB/T21010GB/T24356GB/T35636GB/T39610GB/T50353GB/T50947土地利用现状分类测绘成果质量检查与验收城市地下空间测绘规范倾斜数字航空摄影技术规程建筑工程建筑面积计算规范建筑日照计算参数标准CJJ61城市地下管线探测技术规程CJJ/T7城市工程地球物理探测标准CJJ/T8城市测量规范CJJ/T73卫星定位城市测量技术标准JGJlOO车库建筑设计规范TD/T1001地籍调查规程DB32/T3695房屋面积测算技术规程DB32/T3702江苏省日照分析技术规程DB32/T4174城市居住区和单位绿化标准3术语和定义下列术语和定义适用于本文件o工程建设项目COnStrUCtionproject为人类生活、生产提供物质技术基础的房屋建筑和城市基础设施项目等。3.2用地红线propertyline各类工程建设项目用地使用权属范围的边界线来源：GB503522019,2.0.73.3规划验线planningcheckline为验证工程建设项目平面位置、高度等指标是否符合规划审批要求而进行的测量工作。3.4地下室basement室内地平面低于室外地平面的高度超过室内净高1/2的房间。来源：GB/T503532013,2.0.83.5半地下室semi-basement室内地平面低于室外地平面的高度超过室内净高1/3且不超过1/2的房间。来源：GB/T503532013,2.0.93.6架空层openfloor仅有结构支撑而无外围护结构的开敞空间层O来源:GB/T503532013,2.0.103.7挑廊overhangingcorridor挑出建筑物外墙的水平交通空间。来源:GB/T503532013,2.0.173.8门廊porch建筑物入口前有顶棚的半围合空间。来源：GB/T503532013,2.0.203.9女儿墙parapetwall房屋外墙高出屋面的矮墙。3.10容积率plotratio；floorarearatio在一定用地及计容范围内，建筑面积总和与用地面积的比值。来源：GB503522019，2.0.93.11绿地率greeningrate在一定用地范围内，各类绿地总面积占该用地总面积的比率（）。来源：GB503522019,2.0.113.12建筑密度buildingdensity；buildingcoverageratio在一定用地范围内，建筑物基底面积总和与用地面积的比率（）。来源：GB503522019,2.0.103.13地下空间undergroundspace为满足生产和生活等需求在地表以下开发、建设和利用的空间o来源：GB/T356362017,3.13.14管线点surveypointofundergroundpipeline为准确描述地下管线的走向、特征和附属设施位置，在地下管线探测工作中设立的测量点。管线点分为明显管线点和隐蔽管线点。明显管线点是指实地可见的管线点，隐蔽管线点是指实地不可见的管线点。来源：CJJ612017,2.1.63.15地下管线探测undergroundpipelinedetectingandsurveying确定地下管线空间位置、空间关系和属性的过程。来源：CJJ612017,2.1.23.16宗地cadastralparcel土地权属界址线封闭的地块或空间.来源：TD/T10012012,3.73.17界址点boundarypoint土地权属界址线的转折点.来源：TD/T10012012,3.63. 18界址线boundaryline宗地的边界线。来源：TD/T10012012,3.53. 19人防工程CMlairdefenceworks为保障战时人民防空单独修建的地下防护建筑及其地面附属建（构）筑物，以及结合地面建筑修建的战时可用于防空的地下室。4基本规定4. 1时空基准4. 1.1坐标系统坐标系统应采用2000国家大地坐标系.因项目需要采用经批准的地方坐标系时，应与2000国家大地坐标系建立联系。4. 1.2高程基准高程基准应采用1985国家高程基准。4. 1.3时间基准时间基准应采用公元纪年和北京时间O4.2. 量精度4.3. 1控制测量精度4.4. 1.1平面控制测量首级控制网最弱点点位中误差不大于±0.05m,边长相对中误差不大于1/45000。加密控制网最弱点点位中误差不大于±005m,边长相对中误差不大于1/20000,当边长不大于20Om时，边长中误差应不大于±0.02m。4.5. 1.2高程控制测量高程控制点相对于起算点最弱点高程中误差不大于±002m4.6. 2点位平面精度4.2.2.1工程选址阶段及报建阶段地形图地物点平面位置精度应符合表1要求。表1地形测量地物点平面精度地形类别地物点相对于邻近平面控制点的点位中误差mm地物点相对于邻近地物点的间距中误差mm平地、丘陵地±0.50±0.40山地、高山地±0.75±0.604.2.2.2工程验收阶段地形图地物点精度应符合表2要求。表2竣工测量地物点平面精度地形类别地物点相对于邻近平面控制点的点位中误差m地物点间距中误差m主要地物点±0.05±0.05次要地物点±0.07困难地区±0.10±0.104.2.3边长测量和层高测量精度4.2.3.1面积测量时，房屋边长测量精度应符合表3要求0表3房屋边长测量精度精度等级中误差/m限差/m适应范围一级±(0.007+0.0002D)士(0.014十0.0004。)特殊要求二级±(0.014+0.0007D)±(0.028+0.0014D)一般房屋三级±(0.028+0.002。)±(0.056+0.0040)其他注：表格内D为边长，以m为单位.当D<10m时，以Iom计4.2.3.2房屋层高测量精度应符合表3二级精度的规定。4.2.4 高程测量精度高程注记点高程中误差不大于±015m；建（构）筑物底层室内外地坪的标高测量中误差不大于±0.03m。4.2.5 地籍界址点平面精度地籍界址点平面精度应符合表4的要求。表4地籍界址点平面精度界址点类别相对于邻近控制点的点位误差界址点间距误差中误差/m限差/m中误差/m限差/m一类±0.05±0.10±0.05±0.10二类±0.075±0.15±0.075±0.15三类±0.10±0.20±0.10±0.204.2.6 房产界址点平面精度房产界址点平面精度应符合下列要求：a）各级相邻界址点的点位中误差以及间距超过50m的相邻界址点的间距中误差不超过表5的规定。表5房产界址点平面精度界址点等级界址点相对于邻近控制点的点位中误差和相邻界址点间的间距中误差中误差/m限差/m±0.02±0.04二±0.05±0.10三±0.10±0.20b）间距未超过50m的相邻界址点的间距限差不超过公式（1）的计算结果：D-±（mi+0.02mlD）（1）
