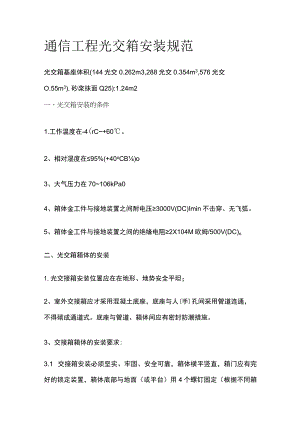

    通信工程光交箱安装规范.docx

    通信工程光交箱安装规范光交箱基座体积(144光交0.262m3,288光交0.354m3,576光交O.55m3),砂浆抹面Q25):1.24m2一、光交箱安装的条件1.工作温度在-4(rC+60。2、相对湿度在95%(+40oCB)o3、大气压力在70106kPa04、箱体金工件与接地装置之间耐电压3000V(DC)Imin不击穿、无飞弧。5、箱体金工件与接地装置之间的绝缘电阻2X104M欧姆/500V(DC)o二、光交箱箱体的安装1.光交接箱安装位置应在在地形、地势安全平坦;2、室外交接箱应才采用混凝土底座,底座与人(手)孔间采用管道连通,不得砌成通道式。底座与管道、箱体间应有密封防潮措施。3、交接箱箱体的安装要求:3.1 交接箱安装必须坚实、牢固、安全可靠,箱体横平竖直,箱门应有完好的锁定装置,箱体底部与地面(或平台)用4个螺钉固定(根据不同箱体来定)。3.2 落地式光交箱的安装位置必须要保证箱门双向能完全打开,不能有杂物或建筑物挡住。3.3 交接箱装配应零配件齐全,端子牢固。3.4 交接箱编号、光缆及纤芯编号等标志应正确、完整、清晰、整齐。3.5 光交接箱标签尺寸:90mm×30mmo字体字号为黑体,标题字号四号,正文字号五号,标签内容为光交名称、二维码,需粘贴在光交箱门内面上方。(详情请见揭阳移动传输资源二维码标签规范VLO(试行)三、光交接箱基座的安装要求1、基座高度可根据各地区地势情况而定。一般防雨的高度300mm为宜。2、交接箱基座距离人孔、手孔一般要求不超过10米,但必须要求铺设镀锌钢管或塑料管,不得采用小通道方式。3、交接箱基础浇筑:交接箱基础要求为IoCm厚、150#的混凝土基础,浇基础前应清理杂物。4、交接箱基础砖砌体:砌体采用标号为100#的砂浆,砖砌体砂浆饱和度不底于80%,四周墙角、底边、窗口需要抹八字墙体宽度为24cmo5、基座砂浆抹面:批荡在没有特殊的情况下一般采用标号为100#的砂浆,内批荡厚度达到1.5cm,外批荡厚度达到2cm,抹墙体要严密、贴实、光滑、不空鼓、无飞刺、无断裂。如井四周有泛水等特殊情况,要加大水泥标号和加厚外批或加防漏剂。6、基座预埋铁:穿钉的规格、位置符合设计规定,在交接箱的基座四角上有预先铸好的地脚螺丝(螺栓M12X30)用来固定交接箱。并在基座中央预留一个长方洞(822mm×622mm)作光缆的出入口。7、交接箱与基座接触处,应抹八字灰,以防进水。四、光交箱的接地规范1.光交箱箱体接地4.L1选择两根50×50×1500(mm)的镀锌角钢和两根440(mm)的镀锌扁铁分别进行焊接在一起(分别用于箱体接地和加强芯接地)。4.1.2 接地装置需在距光交箱3-5米处挖深70cm再将角铁进行埋深。4.1.3 将引入扁铁引至光交箱下,利用25平方的黄绿相间的铜芯线引至光交箱的接地处。4.1.4 焊接处应涂沥青。4.1.5 接地体连接线和卡箍要保证有可靠的电气接触。4.1.6 接地体与电力线焊接(用银化黄铜气焊条气焊)再引到地线排用螺丝连接。4.1.7 水平接地体焊接处应四面焊接,搭接处应大于250mmo2、光缆加强芯接地4.2.1 光交接箱箱内光缆金属加强芯专用地线排需按上诉1、光交箱箱体接地要求进行接地;4.2.2 光缆加强芯必须按要求固定在光缆金属加强芯专用地线排上注:在光交箱位于城市街道路口等不利于两侧进行埋深或不便距箱体3-5米外开挖的地方等情况,可酌情考虑箱体和加强芯接地的位置、方向、深度等。但原则上应按照上述接地要求来进行相关接地工作。五、光交接箱的密封方法需对光缆进线孔做好密封保护,可采用”非凝固型防火泥(SealingPUtty)”能有效的防止火、灰尘、潮气从人井内进入交接箱。也可采用玻璃胶、橡皮泥或专用合成密封材料进行封堵。使用的密封材料都必须具有凝结快速、不溶于水、温度性能好、不干燥龟裂等基本性能。
