CI手册图.docx

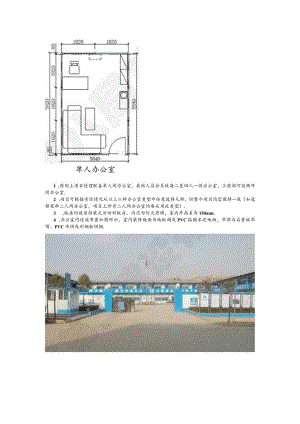

单人办公室1 .原则上项目经理配备单人间办公室，其他人员分系统每二至四人一间办公室，工程部可设两开间办公室.2 .项目可根据实际情况从以上六种办公室类型中任意选择几种，但整个项目均需保持一致（如选择某种二人间办公室，项目上所有二人间办公室均要采用此类型）.3 .板房均使用拆装式活动彩板房，内芯为防火岩棉，室内外高差为150mm.4 .办公室内设施布置如图所示，室内装修地面为地板碣或PVC贴膜水泥地面，吊顶为石膏板吊顶、PVC吊顶或彩钢板顶棚.1 .材料：彩板房、彩钢门、塑钢窗。2 .外部形象：房檐为蓝色.墙体为白色.楼梯护栏为蓝色.侧外墙安装“中国建筑”B式组合（不许遮挡）.3 .内部形象：墙面和顶棚为白色，地面为木地板，窗户安装中建蓝布卷帘，普通职员办公桌和办公柜为灰色.4 .项目经理办公室使用原木深褐色办公桌和办公柜，办公桌上摆放总公司桌旗（国旗与司旗组合）.5 .项目书记办公室使用原木深褐色办公桌和办公柜，办公桌上摆放总公司桌旗（党旗与司旗组合）.6 .办公室内墙上安装对应岗位责任制,不得有粘纸、污损现象.SQ Q二C，18201820918018209100QQQQQQQ两开间半中会议室IIoOO182。!820 j 182018201820»,182000000000000006<5BSSSBBBB三BB小c«V5S55BB5BSBSQOQOQrV1。QQQOQO10920三开间大会议室1 .项目可根据实际情况从以上三种会议室类型中选择一种，特大型项目或业主有要求的项目可选择两个会议室（一大一小）.2 .板房均使用拆装式活动彩板房，内芯为防火岩棉，室内外高差为150mm.3 .会议室内设施布置如图所示，室内装修地面为地板砖或PVC贴膜水泥地面，吊顶为石膏板吊顶或PVC吊顶.50平米以上会议室名优工程代表作图用50平米以下会议室名优工程代表作图牌1 .各岗位责任制与环境、宿舍、厨房、沐浴室、厕所、吸烟饮水室、仓库、消防等各种制度牌应挂设在相应位置。规格：50*70cm材料：芯：铝塑板+写真框：铝合金型材，边框宽度2.5cm,白底蓝字.2 .会议室内工程效果图50平米以上会议室规格：外框尺寸5070Cm或40*60Cm画面尺寸长宽各缩小IOCm材料：芯：相纸+写真框：5mm厚亚克力（有机玻璃）50平米以下会议室规格：外框尺寸50*70Cm或4060cm画面尺寸长宽各缩小IoCm材料：芯：铝塑板+写真框：铝合金型材3 .会议室中建信条：外框尺寸：1.2m*0.9m画面尺寸：1.lm*0.8m材料：50平米以上会议室用5mm厚亚克力（有机玻璃）50平米以下会议室芯采用铝塑板+写真形式，外框为铝合金型材。中国建筑B式组合：尺寸：标志尺寸60cm,字高24Cln材质：亚克力（有机玻璃）4 .办公区宣传牌规格：横向5070cm-材料：1、芯：铝塑板+写真框：铝合金型材，边框宽度ICn）I3720双人宿舍(2)单人宿舍(1)三人宿舍单人宿舍（2）1 .项目可根据实际情况从以上五种宿舍类型中任意选择几种，但整个项目均保持一致（如选择某种二人间宿舍，项目上所有二人间宿舍均要采用此类型）.2 .板房均使用拆装式活动彩板房，内芯为防火岩棉，室内外高差为150mm.3 .宿舍室内设施布置如图所示，室内装修地面为地板诺或PVe贴膜水泥地面，吊顶为石膏板吊顶、PVC吊顶或彩钢板顶棚.4 .二层及以上地面必须采用防火材料（水泥砂浆或花纹钢板）.衣橱电源插座上铺护栏风扇或空调5540IT剖面图工人宿舍平面图储物柜、鞋架1 .宿舍使用彩板房，不超过两层，单间居住人数不超过16人且每人不少于2皿，内设衣橱，双层单人单床。2 .室内净高度2.7m,通道宽度不小于1m.3 .宿舍门向外开启，室内照明灯具不低于2.4%4 .宿舍卫生制度、值日表、负责人标牌应上墙明示，室内人员列表及照片应固定在门上.5 .被褐叠放整齐、干净；每天开窗通风，无异味；个人用品按序摆放整齐.6 .定做工人床铺时，应增加储物柜、鞋架.7 .二层及以上地面必须采用防火材料（水泥砂浆或花纹钢板）.工人宿舍废水排水管道146401ft2tfi23640Ph0281028ILCaOoooom o管理人员食堂。困台 灶0( )0台 假日工口OooOoo流入市政管道混凝土预制盖板洗菜池油污水流入HWH11il 什隔油池1 .食堂墙体必须采取可靠的防火措施.2 .制作间周边所贴釉面砖高度不小于L8m,室内净高不低于2.7m.3 .隔油池采用灰砂铸砌筑，内侧抹灰厚度IOlnn1,连通管采用直径100mm的PVC管.4 .食堂应张挂卫生许可证、炊事员健康证、卫生管理制度.5 .生熟食应分别存放；食堂炊事人员穿白色工作服。6 .食堂、储藏室、仓库等应设置0.4m高挡鼠板，挡鼠板应当包铁皮。化粪池洗手一广 标踹z>三LY11小叫小I小此中I小网QrB户若入S扁加洗手池,内/,-"i,eiL管二二,f111.»8/标识群/1-1剖面图厕所平面布置图防蝇纱窗>4750彩微合板顶一百叶窗或涮懈窝窗三卷增或彩钢板增C2。钢筋流梁10.000父；,z: y-2-2剖面图1 .生活区厕所蹲位比例1:25,蹲位之间设隔板，高度不宜低于0.9m,并设自动冲水箱.2 .厨所内地面应铺防滑地砖，墙面贴不低于1.5m釉面跨，门窗齐全，外墙上下各有20Omm蓝色漆面边线，中间为白色墙面.3 .厨所应设专人负责清扫、消毒，化粪池应及时清掏.4 .属所应与办公区、生活区保持一定距离.浴室平面布置图太阳能100厚瓦楞复合板防滑地席100C10¾一素士夯实5540IT剖面图1 .平面长度尺寸根据工程大小和现场情况确定.2 .浴室应采用防溅、防爆型灯具，高度不低于2.4m.3 .淋浴室在寒冷季节应有暖气、热水，并有专人管理.4 .设置一定数量的淋浴喷头；保证冷、热水供应；排水、通风良好；淋浴间与更衣室应分开设置，并制定管理制度，专人负责.36003600吸烟、饮水室平面图电动热水器Clz破砌墩台，泳7泥砂浆抹灰IT剖面图200宽蓝色檐板，而挑檐长度为500Ml吸烟、饮水室立面图1 .作业场所禁止吸烟，防止发生危险，吸烟、饮水室应设在距施工作业区较近的位置，但应避开在建工程坠落半径及塔吊幅度范围，吸烟室配备灭火器材。2 .室内墙壁刷1.2米高蓝色漆。座椅及茶几刷蓝色或白色漆.担柒药箱医务室说明：1 .项目部应设置医务室，室内面积一般不小于15Itf.1.项目部应在生活区内设置工人娱乐室，室内净高馍2.7m2 .医务室内配备担架、止血药、绷带等急救器材及常用药品，现场应配备急救人员.2.娱乐室应配备电视、报刊、杂志等必备的学习娱乐用品。405MlO螺栓48X3.0钢/50X50方日2000O1 .钢筋堆放地底部需浇筑100nUnC15混凝土垫层。2 .工字钢立柱埋入基础混凝土深度大于200mm；并与相邻立柱用钢筋焊接定位固定。3,外露工字钢刷红白相间油漆。4.材料标识牌材质：不锈钢板支撑架405mmx30511M11,铝塑板40OnlmX30OmnlX3mm。意:000(4IIlITlllITllTlllIIITllIiIIlI±3IE±I±r±I±r±J±E±I'''U基坑临边防护图立杆剖面1501 .深度超过2m的基坑施工必须安装不低于1.2m的临边防护栏杆，防护栏杆距坑边距离应大于O.5m.2 .当基坑开挖深度超过3m（含3m）或虽未超过3m但地质条件和周边环境复杂的基坑（槽）应编制专项支护方案.3 .基坑边沿周围应设排水沟，基坑底四周应按专项施工方案设排水沟和集水井，并应及时排除积水.4 .基坑周边严禁堆放土石方、料具等负荷较重的物料.5 .基坑内必须设置专用人员上下通道.6 .防护栏杆应刷红白相间警示色.间距为300-400Inm.7 .挡水墙做法：可采用殓浇注或砖砌筑.如若采用破砌挡水墙，挡水墙与膨胀螺栓连接处必须浇筑IOCm厚的混凝土.楼层临劲防护侧面图立面图接头连接部位底部应设置不低于180mm高的挡脚板，防护1.楼层临边防护采用工具式防护栏杆,栏杆及挡脚板刷红白相间油漆.2 .防护栏杆立杆间距不大于200Onln1。3 .挡脚板采用2.Omm方钢、0.75mm铁皮制作.洞口临边防护侧面图红白相间洞口防护平面图（单位：IDm）侧面图俯视图立面图接头连接部位洞口临边防护平面图2立杆剖面38mm厚固定钢板4挡脚板卡具1. 2.5-25Cm洞口必须用坚实的盖板封闭。盖板应固定牢靠。2. 25-50Cm洞口用木质材料做盖板，封闭严密。盖板须能保持四周搁置均衡，并有固定措施。3. 50T50cm洞口可采用贯穿于混凝土板内的钢筋构成防护网，网格间距不得大于20cm,同时应封闭.4. 150Cm以上洞口四周设置工具式防护栏杆，洞口下张设安全平网或用其它材质全封闭.连接弯头楼梯防护立面图（单位：mm）楼梯临边防护立面图（单位：mm）25un螺纹钢O032X3.O钢管立柱与三通的连接楼梯挡脚板卡具楼梯临边防护楼梯休息平台临边防护1.楼梯临边防护采用工具式防护栏杆，立柱间距不大于200OnUn。2.栏杆底部必须设180InnI高挡脚板。立面图I.可松搔现场情况，使用强度符合更求的BI制.方铜等麻料，制作成上翻式防歹D.2.电柳井（管道井）口安装l600nt!高工具式防护门.防#门底部安装18Mn药.0.75nn厚铁皮括脚板.防争门和招期板剧红白相间警示色.防驴门外倒悬挂瞥示薜.3,施工过程中电梯井内幺余枝等两JS或不大于IQn设jt一道|»姿落平网.人如采用硬放防*布施M，处殖每层进行防护.5 .防护用边馋与培体间足不应大于lQc三>6 .无剪力墙的电桥井口防护.采用工具式防帜栏杆.无剪力北电柳井口防中M槎即安全通道史女面剧（单位：tu）安全通逋正面图（单位：M）安全通道
