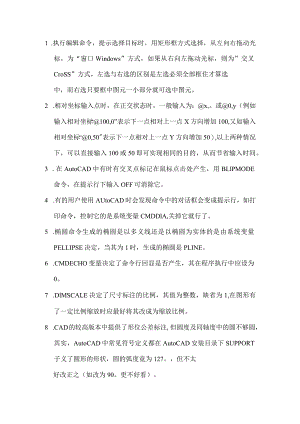

1 .执行编辑命令，提示选择目标时，用矩形框方式选择，从左向右拖动光标，为“窗口Windows”方式，如果从右向左拖动光标，则为”交叉CroSS”方式，左选与右选的区别是左选必须全部框住才算选中，而右选只要框中图元一小部分就可选中图元。2 .相对坐标输入点时，在正交状态时，一般输入为：x,。或0,y（例如输入相对坐标“100,0”表示下一点相对上一点X方向增加100,又如输入相对坐标“0,50"表示下一点相对上一点Y方向增加50）,以上两种情况下，可以直接输入100或50即可实现相同的目的，从而节省输入时间。3 .在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLlPMODE命令，在提示行下输入OFF可消除它。4 .有的用户使用AUtoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDlA,关掉它就行了。5 .椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。6 .CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。7 .DlMSCALE决定了尺寸标注的比例，其值为整数，缺省为1,在图形有了一定比例缩放时应最好将其改成为缩放比例。8 .CAD的较高版本中提供了形位公差标注,但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子义了圆形的形状，圆的弧度竟为127。，但不太好改正之（如改为90。更不好看）。9 .空心汉字字形如使用AutoCADR14-CAD2006中的BONUS功能（一定要完全安装AutoCAD,或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为空心汉字。10 .AutoCAD的中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。ILBoNUS中有一个有用的命令，BPMPEDIT,用它将多个线一齐修改为多义线，再改它的线宽。12.BREAK命令用来打断实体，用户也可以一点断开实体，用法是在第一点选择后，输入加”。常用一条线一段为点划线，另一段为实线时，在2000以后版本，输入可从一点打断。B-AutoCAD中打印线宽可由颜色设定，这样制图中的各种线型不同、线宽不同的线条可放入不同的层，在层中定义了线型的颜色,而在打印设置中设定线型与颜色的关系，效果良好。14 .AutoCADR14的Support中ACAD.dwt为缺省模板，要好好加工它，把常用的层、块、标注类型定义好，再加上标准图框，可省去大量重复工作，目前的流行做一个图框CAD文件，这个文件定义了层块及标注类型，在插入图框里也就将其它重要信息带进去了。15 .将AutoCAD中的图形插入WORD中，有时会发现圆变成了正多边形，用一下VIEWRES命令，将它设得大一些，可改变图形质量。16 .AutoCAD中文件可当作块插入其他文件中，但这样一来过多的块使文件过于庞大，用PURGE来清除它们吧，一次清一层，一定要多用几次呀！17 .在作完零件图进行组装时，可将零件图块插入后焊开，再用group成组后组装，这时用ddselect命令控制组选取处于何种状态，取消组选时再18 .在AutoCAD中的菜单源文件为.mnu文件，将其修改可将自己的命令加入菜单中，再用menu命令装入，加参加AutoCAD帮助了解菜单文件格式，图标工具条中加入自己的命令相对简单，可在工具条上点右键，在toolbar对话中，点new按钮，输入工具条后，一个新工具条产生，再选Customize按钮，选定custom,将空按钮拖入工具条中，再在空按钮上按右键，这样就可定义自己的按钮图标和命令。19 .AutoCAD的状态行也可处定义，用DIESEL语言可以访问它，最简单的方法用modemacro命令，后输入$(getvar,Jayer),以后当前层名就显示在准确无误行上，用户化可谓无孔不入吧！20 .AutoCAD的图形格式为.dwg,也可导出为.bmp及.wmf或.eps、.dxf、.3ds,是如果用render命令可存为.pcx、.tga、.tif格式，AUtOCAD还可将文件直接存为这几种格式，要为系统装一个名为“Rasterfileexport”的打印机，用它打印到文件，ACAD2000还可将文件存为JPG格式。21 .render进行着色时，render无关闭按钮，用户采用：(arxunloadrender',）,因为它是ARX文件扩展的功能。22 .dimzin系统变量最好要设定为8,这时尺寸标注中的缺省值不会带几个尾零，用户直接接受缺省值十分方便快捷。23 .如遇到快捷失效，如八O失去作用变为正交模式切换的情况，请用menu将当前使用菜单.mnu菜单源文件重装一遍即可。24 .在多行文字（mtext）命令中Word97编辑文本。MteXt多行文字编辑器是AuotCADR14中的新增功能，它提供了Windows文字处理软件所具备打开“Tools”菜单选“Preferences”命令，“Preferences”对话框弹出后，打开“Files/TextEditor,Dictionary,andFontFileName/TextEditorApplicationIintema双击“Internal"，出现“Selectafile”对话框,接着找到“Winword.exe”应用程序文件，击“打开”钮，最后单击“0K”返回。完成以上设置后，用户如再使用mtext命令时系统将自动调用我们熟悉的Word97应用程序，为AotOCAD中的文本锦上添花25 .巧用工具按钮自定义AotoCAD中有许多Lsp文件能为我们提供非常实用的命令，如ChteXtJSP就是一个很好的文字修改命令，尤其适用于大批文字的修改，但在使用这样的命令之前必须先把Lsp文件载入。一般你可以通过选取“Tools"菜单中"LoadApplication.,i¢,再利用对话框打开AutoCADR14/Support下的ChtextJsp文件，然后击"Load"钮，或者也可以直接在命令行中键入“(1Oad“chtext")”以达到载入的目的，如此做总有些繁琐。下面我们用自定义工具按钮的方式解决这个问题，右击任意工具钮，弹出“Toolbars”对话框，击“Customize”钮，在“Categories:"中选“Custom”项，将出现的空按钮拖到工具条中目标位置，击“Close”钮返回，接着右击空按钮，出现“ButtonProperties”对话框，在“Name:"，栏中为命令钮命名，"Help:“栏中你可以写入或不写入内容，然后在"Macro:"中键入"(Load"chtext)Cht”，至于“ButtonIcon"，用户可选系统提供的图标，也可以点“Edit”自行绘制或者直接调用已有的bmp文件，最后点“Apply”钮并依次关闭对话框返回。这样你自己的工作按钮就做成了。由于在后面增加了“cht”(注意：前面要有空格)，所以你只要按工具钮便可以直接去选择要编辑的目标文件。26 .“Stretch”命令也是一个常用命令，但输入命令后，系统总要提示“selectobjecttostretchbycrossing_windoworCroSSing_polygon”，要求你再输入一个“C”后才能用鼠标去选择目标。为了使操作简化，用户只需将系统提供的工具按钮做些小小的修改即可。右击任意工具钮弹出“Toolbars”对话框，再右击“stretch”工具钮弹出“Toolbars”对话框，在“Macro:"框中的MCAjstretch”后键入空格和“C”。以后你再点击处理后的工具钮可以接选择目标进行操作26 .AuotCAD用户均采用系统给出的缺省格式存盘，这种格式存盘的缺点是文件所占空间大，不能用低版本的应用程序打开，为避免磁盘空间的浪费，你可以在“SaveDrawingAs”对话框的“保存类型"中选“AuotCAD2000DraWing”格式存盘。这种方式对配置较低的用户尤为实用27 .有时在打开dwg文件时，系统弹出“AutoCADMeSSage”对话框提示“Drawingfileisnotvalid”，告诉用户文件不能打开。这种情况下你可以先退出打开操作，然后打开“File”菜单，选"DrawingUtilitieS/Recover”,或者在命令行直接用键盘输入“recover”，接着在“SelectFile”对话框中输入要恢复的28 .汉化菜单。将support目录下的acad.mnu文件复制为chinese.mnuo用写字板打开chinese.mnuo仔细观察会发现其中有许多类似“*POP”的条目，每一条自定义了一列下拉菜单。将引号中的英文命令名称改为中文,存盘退出。再在CAD中输入“menu”命令，将ChineSe.mnu菜单文件装入，下拉菜单就变成了中文。还可以再装入acad.mnu文件将菜单还原29 .R14默认的“命令取消”键是“ESC”键，如果你已经习惯了R12的Ctrl+C"怎么办呢？点击菜单ToolspreferencescompatibilitypriorityforacceleratorkeysautoCADclassic,然后就可以用“Ctrl+C”取消命令了，同时“ESC”键仍然有效30 .trim命令中提示选取要剪切的图形时，不支持常用的window和CroSSing选取方式。当要剪切多条线段时，要选取多次才能完成。这时可以使用fence命令提示选择要剪除的图形时，输入然后在屏幕上画出一条虚线，回车，这时被该虚线接触到的图形全部被剪切掉31 .单击"ObjectProPertyS”工具条上的"Makeobjects'4layerCUrrent”按钮，然后在作图区选择要去的图层上的任一图形，当前层立刻变换到选取的图形所在层。32 .用R14打开RIl和R12的文件时，即使正确地选择了汉字字形文件，还是会出现汉字乱码，原因是R14与Ril或R12采用的代码页不同。可到本站或AutoDesk公司主页下载代码页转换工具wnewcpo运行wnewcp后,首先选中“R11/R12”复选框,再单击“Browse”按钮，选择要转换的文件或目录，然后选择新的代码页，ANSI936或GB2312均可，单击“StartConversion”即开始转换。转换后，在R14中就能正确地显示汉字。33 .在AutoCAD中有时尺寸箭头及Trace画的轨迹线变为空心，用TRIMMe)DE命令，在提示行下输新值1可将其重新变为实心。34 .用AUtOCAD打开一张旧图，有时会遇到异常错误而中断退出，这时首先使用28介绍的方法，如果问题仍然存在，则可以新建一个图形文件，而把旧图用图块形式插入，可以解决问题。35 .巧用工具按钮自定义。AutoCAD中有许多Isp文件能为我们提供非常实用的命令，如ChteXtjSP就是一个很好的文字修改命令，尤其适用于大批文字的修改，但在使用这样的命令之前必须先把Isp文件载入。一般你可以通过选取“Tools”菜单中ttLoadApplication.”选项，再利用对话框打开AutoCADR14Support下的ChtextJsp文件，然后击“Load”钮，或者也可以直接在命令行中键入“(IoacTchtextD”以达到载入的目的，如此做总有些繁琐。下面我们用自定义工具按钮的方式解决这个问题，右击任意工具钮，弹出“Toolbars”对话框，击“Customize."钮，在"Categories："中选“Custom”项，将出现的空按钮拖到工具条中目标位置，击“Close”钮返回，接着右击空按钮，出现“ButtonPrope
