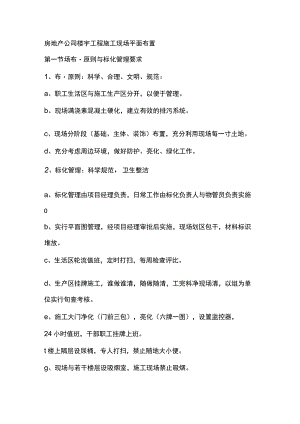

房地产公司楼宇工程施工现场平面布置.docx

房地产公司楼宇工程施工现场平面布置第一节场布原则与标化管理要求1、布原则：科学、合理、文明、规范：a、职工生活区与施工生产区分开，以便于管理。b、现场满浇素混凝土硬化，建立有效的排污系统。c、现场分阶段（基础、主体、装饰）布置，充分利用现场每一寸土地。d、充分考虑周边环境，做好防护、亮化、绿化工作。2、标化管理：科学规范，卫生整洁a、标化管理由项目经理负责，日常工作由标化负责人与物管员负责实施Ob、实行平面图管理，经项目经理审批后实施，现场划区包干，材料标识堆放。c、生活区轮流值班，定时打扫，每周检查评比。d、生产区挂牌施工，谁做谁清，随做随清，工完料净现场清，以组为单位实行旬查考核。e、施工大门净化（门前三包），亮化（六牌一图），设置监控器，24小时值班，干部职工挂牌上班。t楼上隔层设尿桶，专人打扫，禁止随地大小便。g、现场与若干楼层设吸烟室，施工现场禁止吸烟。3、施工现场平面布置图。（附图1）第二节工现场用电平面布，1、电源概况：业主在现场在西面设置了现场施工电源，根据机械设备实际使用情况已能满足施工需要。2、现场线路布:a、本工程的临时用电采用TN-S供配电系统，现场临时用电干线供电采用五蕊电缆或绝缘铜导线架空敷设，施工机具采用电缆供电，生活用电采用绝缘塑料三蕊护套线供电；供电干线依据施工现场实际情况，全部采用YC系列电缆。b、线路布置,供电干线沿现场围墙供至各分配电箱，跨越主要通道的干线均埋地60CM以下，外加保护套管。c、凡单机功率在30KW以上的用电设备，均由总配电室直接供电,在该设备3米内设独立开关箱，并有明显标识。d、现场采用“三级配电三级保护”。即总配电柜一分配电箱一移动式开关箱，每级都设漏电保护装置。e、生活区职工宿舍敷设日光照明、空调、插座三路总线，均单独控制。f、楼层供电：由分配电箱引出干线，经主楼管道井向楼层供电，每二层设分配电箱叠只，分别向本层及上、下一层供电，各楼层施工时,设移动式开关箱。3、安全技术措施：a、所有临时施工均采用橡套电缆供电，临时干线采用五蕊电缆，实行埋地的线缆，套管保护，架空线跨越主要通道时，线缆最低点与地面净高不小于5Mob、所有施工设备必须进行保护接零。c、在总配电室及分配电箱处保护零线须进行重复接地，按地电阻44Qod、总配电室的照明不同临时用电的控制。伍实行“一机一闸一漏”,漏电开关不动作电流动力不大于30MA,照明不大于15MA,动作时间小于0.1S。t单相或二相用电，坚持保证三相用电平衡的原则，照明干线须采用三相线和工作零线同时引出，均匀负荷等。g、楼梯间及阴暗潮湿场所，采用36V安全电压供电。X建立临时用电的“五大制度”，执行安装、检修的“八大措施”等。1.各供电干线、支线，须在控制电器上写字标识清晰。j、至主楼楼层的临时干线，每二层固定一次。见施工现场用电、用水平面图。第三节工现场用水现场平面布量1、水源概况：业主在现场东北角提供了施工水源一处，根据消防及施工要求已能满足。2、施工用水现场平面布量:本工程的施工用水在±0.00以下，沿基坑周围地下敷设40水管，送至各用水处。在±0.00以上，利用水池蓄水，并在水池处安装高压水泵壹台，敷设40的竖管，通过管道井向楼层供水，施工用水采用橡胶管和给水管连接供水。5-3,消防用水除施工用水可以利用外，另外在现场设厦蓄水池，用来灭火。见施工现场用电、用水平面图。现场主要垂直施工机械布置设1台QTZ48塔吊和2台施工提升机，详见平面布置图。塔吊在基础施工前安装。第五节场生产、生活设施1、生活设施：按照施工计划，本工程施工高峰期职工人数在480人左右，经查表并结合现场实际情况，需搭设如下设施：a、职工食堂：30人*0.5M2人=15M2b、职工宿舍：30人2.0M2人=60M2G办公室：12M2d、鹿所:24M22、生产设施：b、木工棚计80M2。第六节工现场排水、消防通讯平面布通1、排水：a、沿基坑周边设300宽排水明沟，间隔25M左右设睿井，根据现场自然地势，由东向西排放，经沉淀后就近排入场外排污管中。b、施工大门设汽车冲洗台与沉淀池，确保运输车辆洁净出入。c、生活区地下敷设300排污管，经二级沉淀池沉淀后排入场外管网中。d、建现场典所一座，加贴墙地砖与塑扣板吊顶及通风设施，建临时化粪池一座。2、消防：a、现场在设宽5M道路，作为消防与施工材料运输通道，施工中注意通道畅通，不得占用或堆放任何材料。b、消防用水见本章53条。c、木工房、钢筋房、脚手架等按规定设置防火器材，下班
