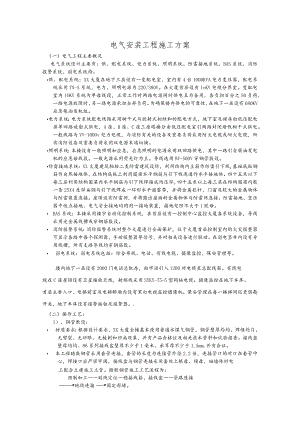

电气安装工程施工方案（一）电气工程主要概况电气系统设计主要有：供、配电系统、电力系统、照明系统、防雷接地系统、BAS系统、消防报警系统、弱电系统待。供、配电系统：XX大厦在地下三层设有一变配电室，室内有4台1000KVA电力变压器，配电系统采用TN-S系统，电力、照明电源为220/380V。在大厦首层设有IoKV电缆分界室。变配电室内IOKV系统为单母线段，正常工作时两路电源同时供电互为备用，各负担百分之50负荷，一路电源故障时，另一路电源承担全部负荷。为确保楼内供电的可靠性，在地下一层设有680KV应急柴油发机组。电力系统：电力系统配电线路采用树干式与放射式相结和的配电方式，地下室及裙房由低压配电屏单回路放射式供电，A座、B座、C座三座塔楼分由低压配电室引两路封闭母线树干式供电。一般线路为VV-100Ov电力电缆，与消防有关的设备及重要负荷采用防火电缆或耐火电缆，所有消防设备及重要负荷采用双电源末端切换。照明系统：本楼设有一般照明和应急，应急照明的电源采用双回路供电，其中一路引自柴油发电机的应急母线段。一般光源采用荧光灯为主。导线选用BV-500V穿钢管敷设。防雷接地系统：XX大厦建筑物按二类防雷建筑设防，利用结构内主筋作防雷引下线,基础底板钢筋作自然接地体，在结构底板上利用圈梁水平钢筋与引下线连通作水平接地体。四十五米以下每三层利用结构圈梁内水平钢筋与引下线焊接成均压环，四十五米以上每三层在结构圈梁内敷一条25X4度锌扁钢与引下线焊成一环形水平避雷带，并将金属拦杆、门窗及较大的金属物体与防雷装置连接。屋顶设有防雷网，并将露出屋面的金属物体与防雷网连接。防雷接地、变压器中性点接地、电气安全接地均同用一接地装置，接地电阻不大于1欧母。 BAS系统：本楼采用楼宇自动化控制系统，在首层设有一控制中心监控大厦各系统设备，导线采用走金属线槽或穿钢筋敷设。 消防报警系统：消防报警系统对整个大厦进行全面保护，位于大厦首层控制室内的火灾报整器可显示各路中每个探测器、手动报整器等信号，并对相关设备进行联动。在弱电坚井内设有专用线槽，所有支路导线均穿钢筋敷。 弱电系统：弱电系统包括：综合布线、电话、有线电视、摄像监控、保安管理等。搂内地下一层设有2000门电话总机房，由市话引入1200对电缆至总配线架。有线电视在C座屋顶设有卫星接收天线，射频线采用SYKY-75-5型同轴电缆。摄像监控在地下车库、首层主要入口、电梯前室及电梯轿厢内设有黑白电视监控摄像机。保安管理在每一楼梯间巡更钥匙开关，地下车库设有报警按钮及报警器。.（二）操作工艺：1）、钢管敷设： 材质要求：根据设计要求，XX大厦全楼基本使用普通水煤气钢管，钢管壁厚均均、焊缝均匀、无劈裂、无砂眼、无棱剌和凹扁现象，并有产品合格证及相关技术资料和试验报告。接线盒壁厚均均、86系列接线盒壁厚不少于1毫米、承耳厚不少于1.5mm,并有合证。 本工程暗敷钢管采用套管连接，套管的长度为连接管外径2.2倍，连接管口的对口在套管中心，焊接口应严密牢固，接线盒与钢管连接采用套丝上根母、锁母，砌墙体时电工配合土建施工立管。暗敷钢管施工工艺流程为：预制加工一一划线定位一稳接线箱、接线盒一一管路连接*地线连接*固定封堵。本工程明敷钢管及吊顶内钢管敷设均采用丝扣连接，吊顶管固定采用内胀栓，吊杆支架与胀栓连接端套丝拧紧，再用管卡将支架与钢管固定，施工工艺流程为：支架、管件加工一一划位、打眼一支架固定一一管路敷设与连接一一地线连接。管路长度超过以下长度时应加接线盒：单位（米）无弯一个弯二个弯三个弯3020158明敷管路固定最大距离表单位（米）152025304050651001.522.53.5接地跨接线规格表单位（毫米）管径圆钢扁铜15255/32406/50631025*32708*2(25*3)*22）、导线敷设：材质要求：导线的规格、型号、绝缘等级必须符合设计要求，并有合格证。在穿线前对所有管路、接线盒必须进行清扫，护口齐全，穿好带线，穿线时每不少于三人，并一送一拉，导线不得有背扣，损伤。导线颜色相线分别为黄、红、绿。PE线即接地保护线为绿黄双色线，N线即中性线为淡兰色，照明开关控制线为白色。导线连接：首层以上导线在1一一4平方毫米内的采用安全型压线帽，地下室照明导线采用粘塑料绝缘带、外包黑绝缘胶布，6平方毫米内以上的导线使用套管连接，垂直管路中的导线超过下列长度时，应在管口处（接线盒内）加以固定。 施工工艺流程：选择导线一f扫管、扫盒一一穿带线一一放线、断线一一导线与带线绑扎一一穿线一一接头包扎一一线路检查、绝缘摇测。3）、电气具安装： 灯具安装：a）、材料质量要求：灯具的型号、规格必须符合设计要求，灯具内配线严禁外露，灯具的配件齐全，无机械损伤，各种证件、技术资料齐全。b）、根据本工程的特点，XX大厦的灯具地下室1X36或2X36日光灯，安装方吸顶和吊装两种，首层以上一般为2X36、3X36嵌入格栅日光灯。特别是首层以上的2X36、3X36嵌入格栅日光灯在安装前需与土建密切配合，土建的预留洞大少合适，成套灯具应基本在一条线上，格栅灯固定采用胀栓加吊杆固定，其锣口灯具相线应在中心弹簧片上。灯具安装工艺流程为：灯具检查一一灯具组装一一划线定位一一打胀栓固定支架一一灯具安装一一灯具试电。 开关插座安装：a）、材质要求：各类型开关插座的规格型号必须合符设计，并有产品合格证。b）、开关插座安装在各种管、盒敷设完毕，盒子收口平整，盒内清理干净，线路穿完，已做完绝缘测试并合格，土建工程装修已完成后即进行开关插座安装。c）、开关的安装高度应符合设计要求，同一场所的开关切断开位置应一致，所有的电器、灯具相线应经开关控制，开关距门口为150200毫米，成排安装的开关高度应一致，高低差不大于2亳米。所有接线盒深度大于2.5厘米时，必须加装套盒。d）、插座安装高度应符合设计要求，相线、零线即N线、保护地线即PE线，不得搞错，单相两眼插座接线为左零右火或上火下零，三眼插座接线为左零右火，上眼为PE线，四眼插座接线为左眼L.为右眼为L3.下眼为L2、上眼为PE线，线芯必须插入接线孔内，不得外露，面板与墙面紧贴，成排插座高低差不大于0.5毫米，同一场所高低差不大于5毫米.面板垂直偏差不大于0.5毫米。
