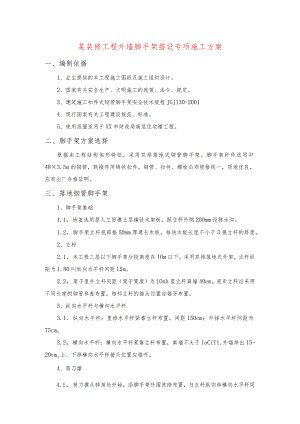

某装修工程外墙脚手架搭设专项施工方案一、编制依据1、业主提供的本工程施工图纸及施工组织设计。2、国家有关安全生产、文明施工的政策、法令、规定。3、建筑施工扣件式钢管脚手架安全技术规程JGJ130-20014、现行国家有关工程建设规范、标准。5、使用范围适用于XX市财政局高层住宅楼工程。二、脚手架方案选择根据本工程结构体形特征，采用双排落地式钢管脚手架。脚手架杆件选用中48×3.5m的钢管，联接件用铸铁扣件，钢管、扣件、螺栓必须规格统一，质地优良，应有出厂合格证明。三、落地钢管脚手架1、脚手架基础1.1、 地基选用原人工回填土层铺设木架板，距立杆外侧20Omm设排水沟。1.2、 脚手架立杆底部垫50mm厚通长木板，每块木板长度不小于3根立杆的跨度。2、立杆2.1、 本工程三层以下脚手架分段高度在IOm以下，采用双排落地式外架，立杆纵距为1.80叫纵向水平杆间距L5m。2.2、 架子里外立杆间距（架子宽度）为LOnb里立杆离墙40cm。底步立杆应采用不同长度的钢管参差布置，相邻立杆的接头位置应错开布置。3、纵向水平杆与横向水平杆3.1、 纵向水平杆：里排水平杆紧靠立杆布置，间距150cm；外排水平杆间距为75cmo3.2、 横向水平杆：横向水平杆紧靠立杆布置，离墙不大于IoCiT1,外端伸出15-20cmo上、下排横向水平杆接头位置应错开。4、剪刀撑4.1、 剪刀撑从转角处开始，沿脚手架外围连续布置，与立杆纵向和横向水平杆同步搭设。剪刀撑钢管与地面成45度至60度夹角，每组剪刀撑应联结4根立杆，剪刀撑与立杆连接点离地不大于50cm。4.2、 剪刀撑的搭接是一根接在立杆上，另一根接在纵向水平杆上用于扣件扣牢。剪刀撑接长应用搭接方式，剪刀撑的搭接长度不应小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于10cm。5、扫地杆脚手架底部必须设置纵、横向扫地杆。纵向扫地杆扣件应用直角固定在距底座不大于200mm处的立杆上。横向扫地杆应紧靠纵向扫地杆下方的立杆上。6、脚手笆与防护栏杆6.1、 脚手架施工操作层及以下二步架子横向水平杆上应满铺脚手笆，每张脚手笆四角用18#铅丝同横向水平杆扎牢，施工操作步靠墙面部位应铺脚手板,脚手板离墙不得大于IOC叫脚手板端头应伸出搁置点横楞10-20c,相邻两块重叠搁置，没有重叠处应用铅丝将脚手板与搁置点绑牢。6.2、 脚手架每隔4步，应在里立杆与墙面之间铺设统长的安全底笆，底笆下应加2根横向水平杆，底笆与横向水平杆绑扎，每笆不少于4点。6.3、 防护栏杆：操作层脚手架外侧从第二步起每步均须在外立杆内侧设2道防护栏杆，第一道栏杆高度为1.2m,第二道栏杆位于中间部位，操作层以下三层设18Cm高的挡脚板。第二步以上应全部设密目安全网封闭。7、拉撑点水平方向每三个立杆间距，垂直方向每二步架设一连墙拉撑点。拉撑杆设点靠近立杆与纵向水平杆交接处，连墙拉撑点应能承受拉力和压力，拉撑点（连墙杆）应从底层第一步纵向水平杆处开始设置，采用菱形方式布置。8、接地及避雷钢管脚手架四角应有接地保护及避雷装置，接地电阻不大于4欧姆。可与安装预留接地接口。9、质量要求9.1、 钢管不得混用；有裂纹、变形、锈蚀超标的钢管不许使用；滑丝的螺栓及时更换。9.2、 纵向水平杆在不同步（跨）两个相临接头在水平方向的距离不应小于500mm,各接头中心距主接点的距离不宜大于纵距的l3o9.3、 架子各杆件交接均须用扣件联结，扣件拧紧程度必须适宜，扭力矩控制在45kg.m为宜，最大不得超过6kg.m0牵杠为对接扣件连接，扣件开口应朝架子内侧，螺栓向上，以防雨水进入。10、脚手架使用10.1、 脚手架搭设完毕，必须例行验收手续，经验收合格并挂上验收合格牌后方可使用。10.2、 脚手架上施工均布荷载不得超过2KN/M2。10.3、 脚手架设专人负责维护，作好脚手架维护保养记录；拆除拉撑点等重要受力构件必须经安全负责人批准。11、安全施工11.1、架子工须持证（特殊工种上岗证）上岗，患有高血压、心脏病等不适于高空作业者，不得上脚手架操作。11.2、 操作人员必须戴好安全帽、佩好安全带、穿防滑鞋操作。11.3、 搭、拆施工中，如脚手笆、杆件等尚未扣绑扎牢，或已拆开绑扣，均不得中途停止；严禁抛掷各种构配件。11.4、 遇六级以上大风、大雨、大雾和大雪天气应停止脚手架搭拆作业，雨雪后上架子应作好防滑措施。11.5、 脚手架必须配合施工进度搭设，一次搭设高度不应超过拉撑点以上二步。11.6、 脚手架附近有高压输电线路，应按规定做好安全隔离工作，采取必要的安全防范措施。四、外架卸料平台搭设1、卸料平台挑出长度4.0m,宽3m,主梁两边选用两根20号工字钢。2、出料平台的次梁选用四根10号槽钢，上铺厚度不小于5cm的木板，用螺栓固定。主梁上焊120Cm高48钢管四根（立杆间距1.3m）,设两道水平杆，作防护栏杆。3、主梁的锚固同悬挑外架，在平台上部采用斜拉，力用中18.2,6X19钢丝绳拉结，钢丝绳与平台成45度夹角，上端拉结在预埋于上板面的吊环上。4、主梁、次梁、钢丝绳必须经过荷载计算(荷载计算书附后)。5、注意事项5.1、 平台搭设时要有详细的技术交底；5.2、 平台不能于外架相连；5.3、 搭设顺序与拆除顺序相反；5.4、 每次卸料或堆料不能大于150kgm2o5.5、 应有明显限载标识(小于800KG)。五、卸料平台计算书1、次梁计算I 1.1、计算参数II 1.1、恒载槽钢自重ql=0.IkN/m木板自重q2=0.4kNm2、施工活载q3=1.5kNm21.L3、10号槽钢的截面力学特征如下：Wx=39.7×103mm3抗弯强度f=215Nmm21.2、 计算荷载恒载分项系数取L2；活载分项系数L4；跨度L=3.0Q=1.2(ql+q2)+1.4q3=1.2×(0.1+0.4)+1.4×1.5=2.7kNmMX=18QL2=18×2.7×32=3.04kN.m31.3、 抗弯强度计算。=MxWx=3.04X106/39.7X103=76.6Nmm2<f=215Nmm2，抗弯强度满足要求2、主梁计算2.1、 计算参数工字钢自重ql=O. 241kNm槽钢、木板自重q2=1.5m×0.5kNm2.1.2、 施工活载q3=1.5mX1.5kNm22.1.3、 挑梁18工字钢的截面力学特征如下：Wx=185×103mm3抗弯强度f=215Nmm22.2、 计算荷载恒载分项系数取L2；活载分项系数1.4；跨度L=4.OmQ=l.2(ql+q2)+1.4q3=1.2×(0.241+0.75)+1.4×2.25=4.34kNmMX=18QL2=18×4.34×42=8.68kN.m32.3、 抗弯强度演算O=Mx/Wx=8.68X106/185X103=46.9Nmm2<f=215Nmm2抗弯强度满足要求3、钢丝绳验算：平台上部采用斜拉钢丝绳选用直径18.5,6X19钢丝绳。钢丝绳极限拉力1400NMM2o钢丝绳钢丝破断拉力总和pg=180kN,钢丝绳破断拉力系数=0.85,钢丝绳安全系数K=10；3.1、 计算参数Q=4.34kNm；跨度L=4.Om；sina=0.63.2、 计算参数钢丝绳所受拉力：T=QL2sina=4.34×4÷(2×0.6)=14.47KN钢丝绳钢丝破断拉力：F=pg=0.85×180=153KN3.3、 钢丝绳安全系数：K=FT=153÷14.47=10.57>LK=10钢丝绳验算合格
