深圳市中低压燃气管道工程建设技术规程.docx

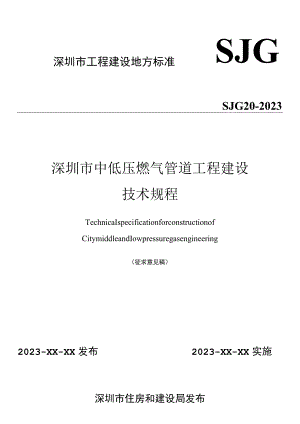

深圳市工程建设地方标准SJGSJG20-2023深圳市中低压燃气管道工程建设技术规程TechnicaIspecificationforconstructionofCitymiddleandIowpressuregasengineering（征求意见稿）2023-XX-XX发布2023-XX-XX实施深圳市住房和建设局发布深圳市工程建设地方标准深圳市中低压燃气管道工程建设技术规程标准TechnicaIspecificationforconstructionofCitymiddleandlowpressuregasengineeringSJG20-20232023深圳前言根据深圳市住房和建设局关于发布2022年深圳市工程建设标准制订修订计划项目的通知的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，结合深圳市的实际，并在广泛征求意见的基础上，修订了本标准。本标准主要技术内容是：1.总则；2.术语；3.基本规定；4.输配管道工程设计；5.用户管道工程设计；6.输配管道工程施工及验收；7.用户管道工程施工及验收。本标准修订的主要技术内容是：1.总则；2.术语；3.基本规定；4.输配管道工程设计；5.用户管道工程设计；6.输配管道工程施工及验收；7.用户管道工程施工及验收。本标准由深圳市住房和建设局批准发布，由深圳市住房和建设局业务归口并组织深圳市燃气行业协会等编制单位负责技术内容的解释。本标准实施过程中如有意见或建议，请寄送深圳市燃气行业协会（地址：深圳市福田区梅坳一路268号，邮编：518049）,以供今后修订时参考。本标准主编单位：本标准参编单位：本标准主要起草人员：本标准主要审查人员：本标准主要指导人员：1总则错误!未定义书签。2术语错误!未定义书签。3基本规定错误!未定义书签。4输配管道工程设计错误!未定义书签。4.1 一般规定错误!未定义书签。4.2 输配管道工程错误!未定义书签。4.3 调压设施错误!未定义书签。4.4 管道工程设计错误!未定义书签。5.1 一般规定错误!未定义书签。5.2 居民用户错误!未定义书签。5.3 工业、商业用户错误!未定义书签。6输配管道工程施工及验收错误!未定义书签。6.1 一般规定错误!未定义书签。6.2 施工安装错误!未定义书签。6.3 试验及验收错误!未定义书签。7用户管道工程施工及验收错误!未定义书签。7.1 一般规定错误!未定义书签。7.2 管道安装错误!未定义书签。7.3 试验及验收错误!未定义书签。附录燃气管道设施安全色及警示标志设置技术指引错误!未定义书签。本标准用词说明错误!未定义书签。引用标准名录错误!未定义书签。附：条文说明错误!未定义书签。Contents1 GeneralProvisions12 Terms23 BasicRequirements44 DesignOfTransmissionandDistributionPipelineEngineering54. 1GeneralRequirements错误!未定义书签<>5. 2TransmissionandDistributionPipelineEngineering错误！未定义书签。6. 2PressureRegulatingfacilities85DesignofUserPipelineEngineering105. 1GeneralRequirements错误!未定义书签。5. 2EsidentialConsumer错误!未定义书签。7. 3IndustrialandcommercialConsumer错误!未定义书签。8. ConstructionandAcceptanceOfTransmissionandDistributionPipelineEngineering156.1GeneralRequirements错误!未定义书签<>6.2ConstructionandInstallation错误!未定义书签。6.3TesTandAcceptance错误!未定义书签。7ConstructionandAcceptanceofUserPipelineEngineering207.1GeneralRequirements错误!未定义书签。7.2PipelineInstallation错误!未定义书签。7.3TesTandAcceptance错误!未定义书签。AppendixATechnicalGuidelinesforSettingSafetyColorsandWarningSignsforGasPipelineFacilities36ExplanationofWordinginThisSpecification381.isTofQuotedStandards39Addition:ExplanationofProvisions411总则.o.为规范深圳市中低压燃气管道工程建设的设计、施工及验收工作，提高工程质量，确保安全供气，制定本规程。1.0.2本规程适用于深圳市新建、改建及扩建的中低压燃气管道工程建设，包括燃气输配管道工程和用户管道工程。不适用于管廊管道、码头以及接收站建设工程。1.0.3深圳市中低压燃气管道工程设计、施工和验收除应符合本规范规定外，尚应符合国家现行有关标准的规定。2术语2.0.1输配管道工程从门站至于用户引入管之间燃气管道系统及附属设施，一般包含有门站、燃气输配管网、储气设施、调压设施、管理设施、监控系统等组成。2.0.2用户工程consumerengineering燃气用户内部的燃气系统,是指从引入管至用户燃具或用气设备之间的管道系统及附属设施,包括引入管、用户管道、阀门、调压装置、计量装置以及燃具和用气设备。注：根据GBT50680城镇燃气工程基本术语10.3.4补充调整。2.0.3引入管servicepipe从用气住宅建筑室外配气支管至燃气用户进气管总阀门之间的管道，即立管出地后至第一个控制阀门之间的管道，若出地后1.5米内没有控制阀门的，以出地后1.5米为界。注：根据GBT50680城镇燃气工程基本术语10.3.1补充调整。2.0.4管道明设indooropeninstallation管道沿建筑物表面、墙、柱及地面支架等，暴露在可视空间内的安装方式。注：根据GBT50680城镇燃气工程基本术语10.4.1补充调整。2.0.5管道暗封pipingconcealment管道在吊顶、橱柜、装饰层、管道井等空间内的安装方式。注：根据GBT50680城镇燃气工程基本术语10.4.3o2.0.6管道暗埋pipingembedment管道直接埋设在墙体或地面内的安装方式注：根据GBT50680城镇燃气工程基本术语10.4.2o2.0.7管道预埋pipingpreliminarilyembedment管道直接浇筑或砌筑在墙体内，并与建筑同步实施的安装方式。2.0.8燃气燃烧器具gasburningappliance以天然气作为燃料的燃烧用具的总称，简称燃具。包括燃气热水器、燃气热水炉、燃气灶具、燃气烘烤器具、燃气取暖器、燃气干衣机等。2.0.9用气设备gasburningequipment以天然气作燃料进行加热或驱动的较大型燃烧设备或能量转换设备。包括工业炉、燃气直燃机、燃气锅炉、燃气空调、燃气发电设备等。2.0.10立管riser沿建筑物垂直敷设的用于连接各用户燃气表前支管的燃气管道。2.0.11高层建筑high-risebuilding建筑高度大于27m的住宅建筑。2.0.12聚乙烯燃气管道Polyethylene（PE）GaseousFuelPipe-line由燃气用聚乙烯管材、管件、阀门及附件组成的管道系统，可简称PE管。2.0.13公称外径NominalOutsideDiameter管材外径的规定尺寸。单位为亳米（mm），用dn表示。2.0.14标准尺寸比（SDR）StandardDimensionRation管材的公称外径与公称壁厚的比值，并经圆整。3基本规定3.0.1深圳市中低压燃气管道工程建设应当遵守法律法规、规章、标准和技术规范有关建设工程质量管理的规定。3.0.2燃气输配管道工程与用户工程以引入管为分界，引入管总阀门以前（含该阀门）的管道及设备工程为输配管道工程，引入管总阀门以后的燃气管道及设备工程为用户管道工程。3.0.3中低压燃气管道的安全保护设施应当与管道主体工程同时设计、同时施工、同时投入使用。3.0.4中低压燃气管道工程建设使用的管道产品及其附件的质量，应当符合国家标准的强制性要求，且符合本规程规定。3.0.5燃气管道的设计使用年限应符合燃气工程项目规范GB55009的规定。3.0.6中低压燃气管道及其设备应符合深圳市特种设备安全监督管理要求。3.0.7燃气管道工程建设鼓励积极采用先进技术、工艺、设备及材料；设备材料产品选型和施工工艺必须满足深圳市现行中低压燃气管道系统安全供气要求后方可采用。3. 0.8燃气工程应实现供气的连续稳定和运行安全，积极采用现代信息技术。3.1 .9液化石油气管道工程建设的设备材料产品选型应满足天然气转换后调压和计量等运行管理要求。3.2 .10建设单位在办理燃气管道工程施工图设计文件交底时，需提供供气单位出具的己闭合的供气方案意见。4输配管道工程设计4.1 一般规定4.1.1 燃气输配管道系统包含有门站、输配管网、储气设施、调压设施、管理设施以及监控监测设施等。4.1.2 本章节所规定的输配系统的设计压力不应大于0.3MPa(表压，下同)，中压设计压力为0.3MPa,低压设计压力不大于IOKPao4.2 输配管道工程1. 2.1除国家现行规范规定的在特殊位置必须采用钢管等的要求外，深圳市埋地燃气管道均应采用聚乙烯燃气管道，聚乙烯燃气管道及附件应满足以下要求：1聚乙烯燃气管道、管件及阀门应符合现行的国家标准燃气用埋地聚乙烯(PE)管道系统第1部分：管材GB15558.K燃气用埋地聚乙烯(PE)管道系统第2部分：管件GB15558.2和燃气用埋地聚乙烯(PE)管道系统第3部分：阀门GB15558.3的要求；2聚乙烯管材、管件及阀门应采用PEl(X)级聚乙烯混配料制造；3聚乙烯管材、管件颜色应为橙色。4. 2.2埋地钢管应采用焊接钢管或无缝钢管。焊接钢管应符合现行的国家标准低压流体输送用焊接钢管GB/T3091的规定，钢管内外表面镀锌层单位面积总重量不小于500g11无缝钢管应符合现行的国家标准输送流体用无缝钢管GB/T8163的规定。5. 2.3埋地管道的套管可根据工程需要，采用钢筋混凝土套管、钢管或PE管。选用PE管作为套管时，应采用专用PE套管，套管应有黑色警示条纹。6. 2.4公称外径不大于IlOmm的聚乙烯管道应采用SDRll系列管材，公称外径大于IlOmm的聚乙烯管道应采用SDR17系列管材。聚乙烯管道定向钻施工技术穿越，不设套管时应选用SDRU系列管材；设套管时管道可选用SDR17系列管材，套管可选用SDRlI系列聚乙烯套管。7. 2.5聚乙烯管材、管件、阀门的连接应采用全自动热熔对接或全自动电熔连接方式，不
