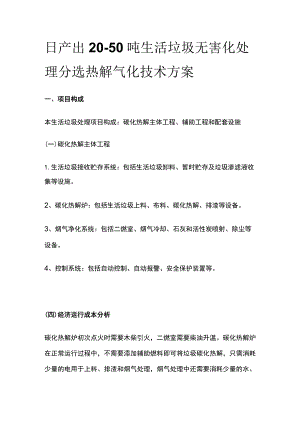

日产出20-50吨生活垃圾无害化处理分选热解气化技术方案一、项目构成本生活垃圾处理项目构成：碳化热解主体工程、辅助工程和配套设施(一)碳化热解主体工程1.生活垃圾接收贮存系统：包括生活垃圾卸料、暂时贮存及垃圾渗滤液收集等设施。2、碳化热解炉：包括生活垃圾上料、布料、碳化热解、排渣等设备。3、烟气净化系统：包括二燃室、烟气冷却、石灰和活性炭喷射、除尘等设备。4、控制系统：包括自动控制、自动报警、安全保护装置等。(四)经济运行成本分析碳化热解炉初次点火时需要木柴引火，二燃室需要柴油升温。碳化热解炉在正常运行过程中，不需要添加辅助燃料即可将垃圾碳化热解，只需消耗少量的电用于上料、排渣和烟气处理，烟气处理中还需要消耗少量的水、生石灰和活性炭。本工艺产生的废气主要是集料车间的臭气和垃圾碳化后排放的烟气。1.除臭系统集料车间设置风机的吸风口，将空气抽至碳化热解炉使用。2、烟气处理系统由于碳化热解是在低氧的状态下进行，减少了SO2、NOx、HCk二恶英等有害物质的产生，初始烟气只有烟尘和一氧化碳超标。从碳化热解炉排出的烟气首先进入二燃室，使热解所产生的气体充分燃烧，有效地处理了一氧化碳和其它有毒有害气体。然后进入烟气冷却装置，将热能回收利用，再经过生石灰喷射，去除烟气中有害气体S0×sHCI及吸附其他有害成分。在进入除尘器前烟道上加装文丘里管装置，活性炭由此喷入烟道，并在烟气中迅速扩散，充分与烟气混合，以吸附Pb、Hg等重金属以及二恶英类污染物等有机污染物，烟气中的活性炭、石灰粉通过布袋除尘器时被布袋除尘器捕集并均布在布袋表面，烟气通过时能进一步吸附烟气中的有害物。烟气中的颗粒物被布袋除尘器捕集经除尘器灰斗排出进入飞灰处理系统。净化后的烟气通过引风机（由变频控制器控制）送入烟囱外排。二燃室有机废弃物在热解的过程中，会产生可燃气体和焦油。从碳化热解炉排出的烟气首先进入二燃室，将烟气中的可燃气体和焦油充分燃烧，并实现去除CO的目的。烟气冷却装置从二燃室排出的高温烟气，通过配置烟气冷却装置将该部分烟气热量加以回收利用，同时起降温冷却作用，保护后续系统的正常工作。生石灰喷射系统因垃圾碳化热解过程中产生的酸性气体达到国家排放标准，生石灰喷射装置主要作为非正常工况下的应急措施，并采用喷射生石灰干粉，工艺简单，实现脱硫、脱有害气体的目的。生石灰干粉的投放量，根据烟气中二氧化硫和有害气体的含量多少而定，以确保用量的经济性。其反应方式为：CaO+SO2-CaS03CaO+2HF-CaF2+H2O活性炭喷射系统活性炭用来吸附烟气中的重金属、有机污染物等，活性炭的喷射点设在除尘器之前的烟气管道上，沿着烟气流动的方向喷入，随烟气一起进入后续的除尘器由布袋捕集下来。该系统需连续运行，以保证烟气排放达标。袋式除尘器当烟气离开混合烟管后，进入布袋除尘器的进口集管。布袋除尘器的进口挡板均匀地将尾气分布到各个布袋，同时让重量大的颗粒直接掉入灰斗中，轻的颗粒随烟气流向布袋。当气流流过布袋时，烟尘被布袋拦截于布袋外表面，干净的气体从布袋出口抽出通过风机和烟囱排入大气。二、废液的处理本工艺产生的废液主要来自生活垃圾本身产生的渗沥液。本工程在垃圾集料平台设置了垃圾渗沥液收集池，对收集到的渗沥液喷洒到垃圾上一起进炉，不影响碳化效果，渗沥液不需另外处理。由于碳化热解炉特殊的工作原理，并且物料进炉后有一个烘干过程，所以垃圾热值达到1200KalKg时即可进行正常碳化处理。根据对当地生活垃圾物理成分分析,完全可以达到要求。即使在阴雨天等极端情况下,虽然垃圾含水率会增加，并不会影响碳化效果，只是处理速度会有所降低。三.废渣的处理本工艺产生的废渣主要是垃圾碳化后所产生的炉渣和筛下物以及少量飞灰。炉渣主要为垃圾燃烧后的残余物，其产生量视垃圾成分而定。由于残渣是通过高温焚烧形成的产物，一方面自身具有一定的强度，相当于成品水泥的IlO号，另一方面高温焚烧彻底，无污染，可作为原料配比制成免烧砖或运至水泥厂综合利用。本项目因产量较少，不考虑综合利用，可做路基土、覆盖土等。如果生活垃圾的灰分高，可进行简易的筛分处理，筛下物主要是灰粉质等无污染物，可与炉渣一起用做路基土、覆盖土等。本项目飞灰产生数量较少，厂内不做处理，送至有危废处理资质单位处理。
