数据网络流量测试仪校准规范.docx

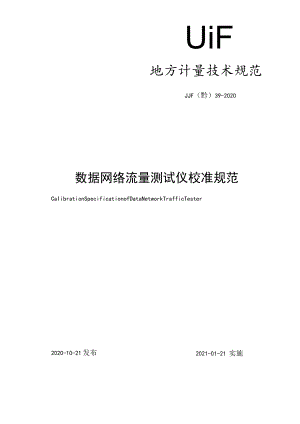

UiF地方计量技术规范JJF（黔）39-2020数据网络流量测试仪校准规范CaIibrationSpecificationofDataNetworkTrafficTester2021-01-21 实施2020-10-21发布数据网络流量测试仪校准规范CalibrationSpecificationforDataNetwork:JJF（黔）392020TrafficTesters归口单位：市场监督管理局主要起草单位：贵州航天计量测试技术研究所参加起草单位：北京信而泰科技有限公司本规范委托贵州航天计量测试技术研究所负责解释本规范主要起草人：袁文（贵州航天计量测试技术研究所）李金阳（贵州航天计量测试技术研究所）石竹君（贵州航天计量测试技术研究所）参加起草人：李阳（北京信而泰科技有限公司）黄兵兵（贵州航天计量测试技术研究所）引言(II)1范围(1)2!J丫旦!'生弓IJIJ彳牛(1)3术语和计量单位(1)4概述(2)5!'生(3)6校准条件(3)6.1环境条件(3)6. 2测量标准及其他设备(3)7校准项目和校准方法(4)6.1 校准项目(4)7. 2i*(4)8校准结果表达(6)7.1 校准记录(6)8. 2(6)9复校时间间隔(7)附录A单向数据网络流量标准标称值(8)附录B校准原始记录格式(11)附录C校准证书内页格式(13)附录D校准不确定度评定示例(14)引言本规范依据JJF1071-2010国家计量校准规范编写规则、JJF1059.1-2012测量不确定度评定与表示和JJFlOo1-2011通用计量术语及定义进行编制。数据网络流量测试仪校准规范1范围本规范适用于数据网络流量测试仪(以下简称测试仪)的校准。2引用文件本规范引用了下列文件：RFC768用户数据报协议(USerDatagramProtocol)RFC791互联网协议(InternetProtocol)RFC792网络控制消息协议(InternetControlMessageProtocol)RFC793传输控制协议(TranSnIiSSionControlProtocol)RFC826以太网地址解析协议(EthernetAddressResolutionProtocol)RFC1661点对点协议(ThePoint-to-PointProtocol(PPP)RFC2544网络互连设备的基准测试方法(BCnehinarkingMethodologyforNetworkInterconnectionDevices)RFC2889局域网(LAN)交换设备基准(测试)方法(BenChnIarkingMethodologyforLANSwitchingDevices)3术语和计量单位下列术语和定义适用于本规范。3. 1比特bit二进制系统中的数字。或1。3.2 数字文件digitalfile信息技术领域，作为一个单元用于存储或处理的记录集合,其物理形态表现为数据媒质或存储设备上的若干单元。3.3 字节byte被当作一个单位处理，由若干个比特组成的数字串，通常表示一个字符或一个字符的一部分。注1：对于给定的处理系统而言，1字节的比特数目是固定的;注2：1字节的比特数目一般是8比特。3.4比特量bitquantity表示计算机或通信中数据媒质或信息存储的基本单元数目的量，基本单位为比特。3.5网络流量networkflow在给定时间段内，基于给定协议集,流经特定测量点的比特量值。3.6上行网络流量(简称上行流量)uploadnetworkflow在给定时间段内，基于给定协议集，流出特定测量点的比特量值。3.7下行网络流量(简称下行流量)downloadnetworkflow在给定时间段内，基于给定协议集,流入特定测量点的比特量值。3.8TCP协议transmissioncontrolprotocol一种面向连接的、可靠的、基于字节流的传输层通信协议。3.9BGP协议bordergatewayprotocol运行于传输层的一种自治系统的路由协议，主要功能是为交换的网络可达性提供足够的信息来检测路由回路并根据性能优先和策略约束对路由进行决策。3.10MAC层MACsublayer负责把物理层的“0”、“1”比特流组建成帧，并通过帧尾部的错误校验信息进行错误校验；提供对共享介质的访问方法，包括以太网的带冲突检测的载波侦听多路访问(CSMA/CD)、令牌环(TokenRing),光纤分布式数据接口(FDDI)等。3.11计量单位计量单位：bit,byte(符号B)；IB(8bits)、IkB(210B)>IMB(220B),IGB(230B)、ITB(1024G=240B)。4概述数据网络流量测试仪是用于对数据网络及其相关设备的比特流量参数进行测试的软件或仪表，可以模拟网络终端产生数据流量，进行比特流量测试，对网络状态进行实时监测，分析和统计结果。5计量特性数据网络流量示值要求如下：a）测量数据应有起始时间和结束时间。b）测量数据应指出测量基于的协议（MAC层、TCP协议、BGP协议）。c）测量数据应分上行流量、下行流量和网络流量,且满足网络流量二上行流量+下行流量。d）数据网络流量示值的最大允许误差参考值见表1。表1数据网络流量示值的最大允许误差参考值应用层加载的标准比特量值（B）示值的最大允许误差（B）10004±102450004+8192100004+8192500004±153601048580±153602097156±153605242884±1536010485764±1536020971524+13312052428804±512OOO104857604±512OOO209715204±512OOO524288004±512OOO1073741828+1024OOO10737418244±5120OOO107374182404±10240OOO6校准条件1.1 环境条件6. 1.1环境温度：（20±5）oC07. 1.2相对湿度：不大于80%。8. 1.3电源：（220±22）V、（50±l）Hz09. 1.3实验室或周围应无影响测量结果的振动和电磁干扰。1.2 测量标准及其他设备6. 2.1比特量值标准比特量值：1B-100GB06.2.2数据网络流量标准包长：64B1518B；标称值：单向数据网络流量标准标称值见附录A；不确定度：0.02%o7校准项目和校准方法7.1校准项目校准项目：数据网络流量示值7.2校准方法7. 2.1校准前准备7. 2.1.1外观检查被校测试仪应伴随说明文件，说明文件应标明名称，类型、编号、制作者、制作日期、支持的硬件性能、软件平台和接入协议等信息；标志应清晰可辨，箱体应无影响正常工作的机械损伤，接头安装牢固；应有名牌，并标明产品名称、型号、编号、生产厂、制造商等信息。7. 2.1.2功能检查被校测试仪软件应不具有明显的软件缺陷，能够在所安装的硬件和软件平台上正常运行，上电后各指示灯显示正常，能够正常工作。7. 2.2数据网络流量示值校准7. 2.2.1设置被校测试仪的测量数据的起始时间和结束时间和测量基于的协议。被校测试仪测量数据应分上行流量、下行流量和数据网络流量。8. 2.2.2关闭被校测试仪中的所有通过无线网络访问的许可，开放通过WlFl（无线）或有线访问的许可。9. 2.2.3接入被校测试仪并打开其测试软件。接入方式如图1所示，若通过有线接入，则将被校测试仪接入到图1中的接入点；若通过无线接入，则将被校设备接入到图1中的接入点。比特量值标准数据网络流量标准以太网接口上行下行被校设备移动基站接口下； ±行!I行被校设备图1校准连接示意图7.2.2.4在比特量值标准源端，通过数据网络流量标准启动流量发送服务，等待被校测试仪端测试软件的测试指令。7.2.2.5被校测试仪经无线或有线的方式访问网络，通过测试软件发送开始测试指令。每一个比特量值标准形成的流量，应重复测量10次。记录校准结果。7.2.2.6重复7.2.3.5,直到所有校准点均校完。7.2.2.7所测的10次下行流量的平均值、10次上行流量的平均值、网络流量与网络流量标准的示值，分别按公式（1）计算下行流量示值误差、公式（2）计算上行流量示值误差、公式（3）计算数据网络流量的示值误差。6d=DF-'nFd（1）式中：%一在校准点，被校测试仪的下行流量示值平均值与数据网络流量标准的下行流量示值平均值的示值误差；DF一被校测试仪的下行流量示值平均值；讯数据网络流量标准的下行流量示值平均值。UF-NFl（2）式中：机一被校测试仪的上行流量示值平均值与数据网络流量标准的下行流量示值平均值的示值误差；万一被校测试仪的上行流量示值平均值；丽数据网络流量标准的上行流量示值平均值。b=0+v（3）式中：b一被校测试仪的网络流量示值与数据网络流量标准的网络流量示值的示值误差。8校准结果表达8.1 校准记录校准记录格式参见附录B。8.2 校准结果的处理校准证书内页格式参见附录C。校准结果应在校准证书上反映，校准证书应至少包括以下信息：a）标题，“校准证书”；b）实验室名称和地址；c）进行校准的地点（如果与实验室的地址不同）；d）证书的唯一性标识（如编号），每页及总页数的标识；e）客户的名称和地址；f）被校对象的描述和明确标识；g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接收日期；h）如果与校准结果的有效性应用有关时，应对被校样品的抽样程序进行说明；i）校准所依据的技术规范的标识，包括名称和代号；j）校准所用测量标准的溯源性及有效性说明；k）校准环境的描述；1）校准结果及测量不确定度的说明；m）对校准规范的偏离的说明；n）校准证书或校准报告签发人的签名、职务或等效标识；0）校准结果仅对被校对象有效的声明；P）未经实验室书面批准，不得部分复制证书的声明。9复校时间间隔由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸因素所决定的，因此送校单位可根据实际使用情况自主决定复校时间间隔。建议复校时间间隔不超过12个月。附录A单向数据网络流量标准标称值单向数据网络流量标准标称值见表A.L表A.1单向数据网络流量标准标称值序号类别标称值（B）包长641282565121024128015181数据1111111MAC层64128256512102412801518TCP协议64128256512102412801518BGP协议64128256512102412801
