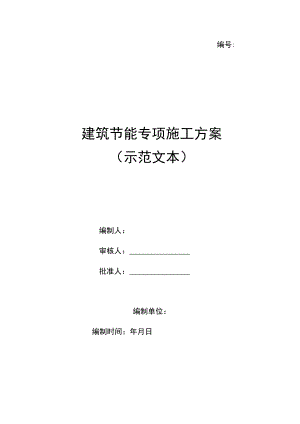

建筑节能专项施工方案（示范文本）.docx

编号:建筑节能专项施工方案（示范文本）编制人：审核人：批准人：编制单位：编制时间：年月日1编制依据12工程概况12.1 建筑设计概况12.2 结构设计概况错误!未定义书签。2.3 机电设备概况错误!未定义书签。3施工准备13.1 技术准备23.2 材料准备24施工安排24.1 准备阶段工作24.2 施工阶段工作错误!未定义书签。4.3 竣工验收工作错误!未定义书签。5、节能工程主要施工方法35.1 屋面节能工程35.2 外墙外保温节能工程45.3 外门窗、玻璃节能工程85.4 采暖节能工程106质量要求137安全、环保措施178、成本节约措施189、分包管理181编制依据序号资料名称编号1XX绿洲XXXX楼主体及配套建设工程施工组织设计2XX绿洲XXXX楼主体及配套建设工程建筑、结构、水暖图纸3建筑节能工程施工验收规范强制性条文4规范规程建筑节能工程施工质量验收规范GB50411-20075公共建筑节能设计标准GB50189-20066砌体工程施工质量验收规范GB50203-20027混凝土结构工程施工质量验收规范GB50204-20108建筑工程施工质量验收统一标准GB50300-20119公共建筑节能设计标准JGJ134-201010图集公共建筑节能构造06J908-22工程概况2.1总体概况XX绿洲XXXX楼主体及配套建设工程位于市于洪区南阳湖街与大堤路交界处，建筑面积约112039.81m1o115、116#楼地下2层，地上32层；121#地下2层，地上33层；122#、135#楼地下1层，地上33层。，建筑高度为95.23m。工程概况详见下表:序号项目内容1工程名称XX绿洲XXXX楼主体及配套建设工程2建设单位XX长基O置业有限公司3设计单位XX建筑设计有限公司4监理单位市建都工程建设监理有限公司5要求工期418日历天6计划工期2013年9月1日开工，2015年6月20日竣工，日历天418天7建设规模112039.81m12.1建筑设计概况本项目为住宅建筑，位于冬季时间较长，且气温较为严寒的东北地区，工程主要从延长使用年限、提高供暖保温效果、使用新型材料、减少非再生能源消耗等方面达到建筑节能的目的。建筑节能以设计单位主导，严格按照公共建筑节能标准进行设计，项目部对相关方案进行优化和实施，监理单位对实施过程进行把关控制。本工程涉及的主要建筑节能的部位及做法如下：外墙：外墙采用钢筋混凝土外墙或粉煤灰空心砖外加保温层（IoO厚Bl级聚苯板），不采暖的楼梯间隔墙采用200厚混凝土墙或粉煤灰空心不专，靠室内及前室一侧贴岩棉保温50厚。屋面：屋面采用120厚钢筋混凝土面板，140岩棉。门窗：建筑外窗采用单框双玻LOW-e（LOW-E膜玻璃，5+9A+5）断桥铝合金窗，户门采用乙级防火门，外门窗洞口周边与大气接触的墙面采用30厚保温层。楼地面：地下室顶板贴岩棉保温层50厚；住宅地面采用热辐射地采暖，下铺20厚聚苯乙烯泡沫板，可充分利用热能，防止热量较大散失。水电系统：采用、保温效果较好管道保温材料，有效地利用地热资源，减少不可再生资源的消耗，同时减少热量散失。3施工准备3.1 技术准备在施工前项目部组织相关技术质量人员认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立行之有效的规范化质量管理体系，确保建筑节能工程的各项工作均处于良好的受控状态。做好图纸审查工作,做好技术交底。做好技术复测及资料整理工作。3.2 人员准备开工前做好劳动力需求计划，对专业施工队伍的项目管理人员（如质检员、安全员、施工员等岗位）要求持证上岗。根据施工情况及时增加劳动力，确保满足施工需求。工人进场后，由安全员、工程经理和技术人员组织做好安全教育和岗前培训，提高工人的安全意识、技术水平和熟练程度。3.3 材料准备根据施工图纸、工程组织安排、进度计划及场地现状布置，编制各种材料的备料计划、计划进场时间安排。无论是甲方供应还是项目采购的材料，对于影响关键线路上的施工工作，若出现材料供应可能会影响施工进度时，立即安排专人驻场，促使厂内加快材料生产，保证供应。对于需进行分阶段施工的情况，前期施工必须保证备料充足，后期控制材料用量，在性价比差别不大的情况下，优选厂商，尽量选择本地供货，确保材料供应及时，灵活的增加同种材料的供应商数量，避免出现中断供货风险。对图纸中所有的材料进行统计梳理，确定需要提前做复试和检测的材料和部位。4施工安排4.1 项目部组织机构序号职位姓名管理职责1项目经理全面负责节能施工2项目副书记负责协调和后勤工作3项目总工技术工作总负责4工程经理负责施工的人员安排和进度控制5成本经理负责节能成本控制和变更6安全主管负责节能施工安全质量控制7水暖主管全面负责水暖节能施工8电气主管全面负责电气节能施工9材料主管负责相关的材料供应4.2 建筑节能技术质量保证体系4.2.1 质量保证体系在施工过程中，项目部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，项目部将对以下环节作为建筑节能工程的质量控制点：4.2.1.1 建筑节能材料的检验A.建筑节能材料必须做相关性能试验满足节能、检验报告及出厂合格证，主要材料必须有材料交易证。B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。4.2.1.2 制定相应技术措施，作好工序过程控制。A.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。B.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。C.做好各专业接口及预留预埋的专业检查。5、节能工程主要施工方法5.1屋面节能工程5.1.1屋面保温施工准备5.1.1.1进场的屋面保温材料要有中文标志的出厂质量合格证、企业标准、技术性能检测报告等相关资料，软化系数、抗拉强度、导热系数等技术性能应符合设计要求。5.1.1.2检验批按屋面面积每100nI2抽查一处，每处102,且不得少于3处。5.1.1.3热桥部位的保温做法全数检查。5.L1.4保温隔热材料进场复检按同一单体建筑、同一生产厂家、同一规格、同一批材料为一个检验批,每个检验批随机抽取一组。屋面保温材料进行复试必须做以下几项检验：导热系数、密度、压缩(10%)强度、阻燃性。阻燃性聚苯板质量要求表观密度(kgm3)225导热系数W(m2K)0.03抗压强度(MPa)在10%形变下的压缩应力(MPa)20.1570°C,48h后尺寸变化率(%)2.0吸水率(V/V,%)1.5外观质量板的外形基本平整，无严重凹凸不平；厚度允许偏差为5%,且不大于4mm。5.1.2屋面保温作业条件5.1.2.1铺设保温材料的基层施工完成后，将基层表面清扫干净，并使之平整、干燥，经检查验收合格后，方可进行下道工序。5.1.2.2穿过屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，将管根固定。5.1.2.3保温材料的运输、存放应注意防潮，防止损伤和污染，雨季应采取遮盖措施，防止水浸或雨淋。严禁在雨天进行保温层施工。5.1.3屋面保温层施工方法干铺聚苯板保温材料，先将接触面清扫干净，聚苯板块应铺平垫稳，板之间的缝隙，应用同类材料的碎屑嵌填密实，表面应与相邻两板的高度一致，防止产生冷桥。5.1.4屋面保温层质量验收5.1.4.1屋面保温隔热工程应对下列部位进行隐蔽工程验收,并应有详细的文字和图片资料:(1)基层；(2)保温层的敷设方式、厚度和缝隙填充质量；(3)屋面热桥部位；(4)隔气层。5.1.4.2主控项目用于屋面的保温隔热材料，其干密度或密度、导热系数、压缩(10%)强度、阻燃性必须符合设计要求和有关标准的规定。检验方法：检查材料的合格证、技术性能报告、进场验收记录和复验报告。屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法，必须符合设计要求和标准的规定。检验方法：观察检查、保温板或保温层采取针插法或剖开法用尺量其厚度。5.L4.3一般项目屋面保温隔热层敷设施工应符合下列要求：松散材料应分层敷设、压实适当、表面平整、坡向正确；板材应紧贴(靠)基层、铺平垫稳、拼缝严密、找坡正确。板状保温材料的保温层厚度允许偏差为±5%,且不得大于4mm。检验方法：观察检查，检查施工记录。5.L5屋面保温层成品保护5.L5.1在已铺好的屋面保温层上不得直接行走、运输小车，行走线路应铺垫脚手板。5.1.5.2保温层施工完成后，应及时铺抹找平层，以减少受潮和进水，尤其是在雨季施工，更要及时采取遮盖措施。5.1.6应注意的质量问题5. 5.1.6.1保温隔热层功能不良保温材料密度过大，颗粒和粉末含量比例不均匀。保温材料铺设前含水量大，未充分晾干。6. 1.6.2保温层厚度不均匀抹找平层的方法不当，压实过程中保温层被挤压。保温材料本身厚度不均匀。6.1 .6.3对保温层厚度不均匀的预防措施进场材料必须严格检验，如发现不合格品，立即退场。保温层铺设时分层施工。分层铺设时，应掌握好各层的厚度，认真进行操作。在未达到强度标准的保温层上不得行走，车辆应在运输通道上行走，如遇找平层应边倒车边操作。6.2 外墙外保温节能工程本工程外墙外保温主要采用大模内置保温板法施工，采用后粘法施工。自熄型聚苯板性能指标项目指标项目指标表观密度(KG/M3)18弯曲变形(mm)220抗拉强度(KPa)>100吸水率%(VV)W4导热系数(WM2K)0.041氧指数%230断裂弯曲负荷(N)25拉伸强度MPa0.1水蒸汽透湿系数(MGZPa2M2S)4.5尺寸稳定性()0.2-0.35.2.1后粘法保温板施工工艺流程：测量、放线一配置聚合物砂浆一裁板、拼装一模板安装一粘贴保温板5. 2. 1. 1 及伸缩缝线、5. 2. 1.2 保搅拌均匀。 间内用完。5. 2. 1.3根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线装饰缝线等。根据生产厂使用说明书提供的配合比配制，专人负责，严格计量，机械搅拌，确配好的聚合物砂浆注意防晒避风，以免水分蒸发过快。次配制量应在可操作时外保温用聚苯标非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸超过30OmnI的聚苯板。聚苯板的拼缝不得正好留在门窗的四角处。5.2.1.4聚苯板的粘贴采用条粘法。条粘法适用于平整度较好的墙面。不得在聚苯板侧面涂抹聚合物砂浆。砂浆条间距40mm,条宽IOmnb砂浆条厚度810mm.粘结条平行于聚苯板的短方向，粘板加工厚度为IoOnIn1。排板时按水平顺序排列，上下错缝粘贴。聚苯板排板图5.2.1.5后粘板应用专用工具轻柔、均匀挤压聚苯板，随时用2m靠尺和托线板检查平整度和垂直度。粘板时注意清除板边溢出
