落地式脚手架施工方案（示范文本）.docx

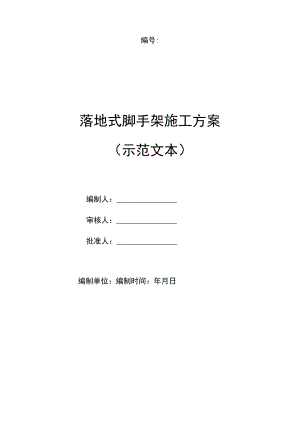

编号:落地式脚手架施工方案（示范文本）编制人：审核人：批准人：编制单位：编制时间：年月日3施工安排34施工准备55方案设计66脚手架搭设87脚手架拆除：238质量标准239脚手架施工安全措施2410安全文明施工及环境保护措施2511脚手架计算书错误!未定义书签。外脚手架架施工方案1编制依据表1序号资料名称编号1XX恒大绿洲XXXX楼主楼及配套建设工程施工图纸2XX恒大绿洲XXXX楼主楼及配套建设施工组织设计3混凝土结构工程施工质量验收规范GB50204-20024建筑施工脚手架实用手册中国建筑工业出版社5建筑施工扣件式钢管脚手架安全技术规范JGJ130-20116建筑施工安全检查标准JGJ59-20117建设工程安全管理条例国务院第393号令8危险性较大的分部分项工程安全管理办法建质200987号2工程概况XX恒大绿洲XXXX楼主楼及配套建设工程由XX金晨建筑设计有限公司设计，项目位于XX市于洪区南阳湖街与大堤路交汇处，建筑高度最高为98.88m,总建筑面积11.2万平方米。本工程脚手架采用落地式双排脚手架和悬挑架两种，均采用单立杆双排架的搭设方式，外架随结构进度高出工作面一个标准层进行搭设，结构施工阶段主要功能为安全防护、墙体、柱的钢筋绑扎、模板支设、混凝土浇注及模板拆除，即结构封顶时外架搭设完成；装修阶段主要功能为安全防护兼外墙抹灰，完成后进行拆除，拆除进度随抹灰进度逐步拆除，即抹灰完成时外架拆除完毕。本工程地上单体结构为框架剪力墙结构形式，根据现场条件和工期要求，涉及地下防水和肥槽回填，原来由肥槽搭设的架体需要拆除。115#和116#南侧及116#东侧在回填后的地面上搭设落地双排单立杆脚手架，搭设高度至商网二层顶板9m处。115#、116#主楼落地脚手架从二层商网顶板搭设至8层，从9层标准层开始往上采用工字钢悬挑双排单立杆脚手架，分别在9层顶板、15层顶板、21层顶板、27层顶板悬挑四次到顶：121#、122#、135#落地双排单立杆脚手架直接在地下一层顶板搭设至9层，分别在10层顶板、16层顶板、22层顶板、28层顶板悬挑四次到顶。每次悬挑均为六层，高度17.7m。3施工安排3.1组织部署：项目部成立以项目经理为首的脚手架搭设质量安全管理领导小组，小组成员为项目部各部门成员，小组成员及人员分工如下表所示：表2序号职务姓名负责内容1项目经理现场总负责、总协调2总工程师负责分项施工方案的总体框架的确定3技术主任负责土建工程施工的技术指导工作，对土建工程师编制的方案、交底进行审核，贯彻执行国家有关规范、验收标准及上级制定的规章制度、措施。4土建工程师1）负责脚手架施工方案编制工作；2）负责脚手架施工技术交底，对现场脚手架搭设进行技术指导和过程检查，保证方案、交底的有效实施；3）参与脚手架使用前的验收工作，保证脚手架严格按照方案的要求进行搭设。5安全员1）主持脚手架搭设使用前的验收工作；2）负责脚手架日常使用的检查，及时发现安全隐患并通知各工程部负责人限期整改。6质检员参与脚手架材料的进场质量检查和验收；参与脚手架搭设完成后使用前的验收工作；7测量主管负责测量对脚手架的沉降观测及垂直度观测8资料员负责项目施工资料管理9工程经理负责落实由项目部下达的生产任务，协调项目与劳务之间的工作安排，并对整个施工现场施工全过程负责。10材料主任负责脚手架搭设需用材料的采购工作，按照现场施工的需要，按照国家相关规范、标准的质量要求采购或租赁脚手架搭设用材料。11试验员参与对进场脚手架材料的抽检送检工作，保证脚手架搭设用材料的质量满足相关技术标准要求。3.2.时间安排:主楼地上一层开始施工的同时搭设外架，外架的搭设同步于结构施工。计划2014年3月25日开始外墙脚手架的搭设。外保温聚合物砂浆抹灰完成后拆除，计划全部拆除时间为2015年5月10日。3.3.脚手架搭设施工人员安排：脚手架搭设由主体结构施工架子队负责，每个脚手架搭设班组设领工员（班组长）1名，其他管理人员由施工队组织设置人员。所有架子工必须经专业安全技术培训、考试合格，持特种作业操作证上岗作业。施工队人员职责分工表：表3序号职务负责内容1队长负责落实由工程室下达的计划任务，协调项目与劳务之间的工作安排，并对整个施工现场的脚手架安装、拆除等技术和质量问题进行全过程的控制，负责落实项目技术交底。2技术负责全面负责脚手架工程的技术工作。3工长按照施工队长的部署，落实技术要求，对现场的工人直接组织安排，并跟班作业。质检员：对脚手架的安装、拆除等过程中出现的问题及时发现，并上报项目技术室，填写施工质量情况。4质检员对脚手架的安装、拆除等过程中出现的问题及时发现，并上报项目技术室，填写施工质量情况。工人数量及分工表4施工队伍架子工人数备注施工队40根据工程情况，由于本工程工期紧，为确保工程如期完工，架子工数量为40人，设班组长两名；所有架子工必须经培训，具有有效期内架子工上岗证。4施工准备4.1 技术准备1）仔细阅读并审核施工图，熟悉结构形状、尺寸，并按此选择合理脚手架体系，设计合理、有效的脚手架搭设方案，设计外架布置详图。2）根据工程结构特点和有关规范要求进行脚手架搭设，技术室编制脚手架搭设方案。3）施工前由工长对作业层工人进行书面和现场交底，让每个工人都清楚脚手架具体做法及节点搭设要求。4.2 人员准备脚手架搭设前，由项目技术室和安全室负责对脚手架搭设班组进行交底培训，对脚手架的搭设参数、脚手架搭设构造要求及做法、脚手架搭设安全注意事项及脚手架搭设使用前验收标准等要求对施工人员进行详细交底。4.3 材料准备1）钢管：选用48X3.5,Q235脚手架钢管，钢管的壁厚不得小于3.5mm,进场时用游标卡尺检查，钢管长度lm、1.5m、2m、2.5m、3m>3.5m、4m、4.5m、5m、5.5m、6m等，钢管使用前应先除锈再涂刷桔黄色油漆，用于剪刀撑的钢管涂刷艳蓝色油漆。2）扣件：包括旋转扣件、十字扣件、对接扣件，所有扣件应为可锻铸铁扣件，铸铁不得有裂纹、气孔；不宜有疏松、砂眼或其他影响使用性能的铸造缺陷；并应将影响外观质量的粘砂、烧冒口残余、披缝、毛刺、氧化皮等清除干净；扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于Inlm；当扣件夹紧钢管时，开口处的最小距离应大于5mm；在螺栓拧紧扭力矩达65Nm时，不得发生破坏。3）脚手板：采用50mm厚木脚手板，宽度30Onin1,长度3m左右，不得有腐朽现象，两端应各设直径为4mm的镀锌铁丝箍两道。4）防护网：按照XX市安全质量监督总站的有关规定，安全网采用2000目100cm2阻燃式密目安全网。必须有国家指定的监督检测部门批量验证和检验合格证。5）钢丝绳：双排型钢悬挑脚手架卸荷钢丝绳为6X19钢丝绳，抗拉强度1700MPa,直径为中16。6）型钢：型钢悬挑外架水平挑梁采用18#工字钢，材质为Q235钢，要求有检验报告。7）钢筋压环与吊环型钢悬挑脚手架水平挑梁与楼板混凝土之间采用预埋20圆钢压环三根进行固定，压环与型钢之间的空隙用木楔子塞紧。卸荷钢丝绳与建筑物之间的连接，采用在建筑物上预埋中20圆钢吊环一个,钢丝绳穿入吊环后用手拉葫芦拽紧后再用四个钢丝绳卡进行绑扎固定。8）主要材料用量计划表，如下：主要脚手架材料工程量表表5.序号材料名称规格单位数量备注1钢管48×3.5×6根73600/2钢管48×3.5X5.5根2100/3钢管48×3.5X5根12500/4钢管48×3.5X4.5根23300/5钢管48X3.5X4根22500/6钢管48×3.5X3.5根6400/7钢管48×3.5×3根6200/8钢管48×3,5X2.5根6500/9钢管48X3.5X2根8200/10钢管48X3.5X1.5根16800/11钢管48×3.5×1.2根14600/12钢管48×3,5×l根27600/13十字扣件国标个120000/14旋转扣件国标个27000/15对接扣件国标个35000/16木脚手板5cm立方1800/17密目网1.5*6m平米50000/18安全平网3*6m平米10000/19镀锌铁丝3.2mm、4mmkg1000脚手板捆扎、固定20工字钢18#吨173.5/21钢丝绳16#m929022钢丝绳22#m60023圆钢20吨6.5地锚及吊钩4. 3机具准备施工中，需准备的施工机具有：扳手、安全带等。5方案设计5. 1脚手架的选型本工程115#楼南侧和116#楼东侧、南侧在回填后的地面上搭设落地双排单立杆脚手架，搭设高度至商网二层顶板9m处。115#、116#主楼落地脚手架从二层商网顶板搭设至8层，从9层标准层开始往上采用工字钢悬挑双排单立杆脚手架，分别在9层顶板、15层顶板、21层顶板、27层顶板悬挑四次到顶；121#、122#、135#落地双排单立杆脚手架直接在地下一层顶板搭设至9层，分别在10层顶板、16层顶板、22层顶板、28层顶板悬挑四次到顶。每次悬挑均为六层，高度17.7m。当结构施工至悬挑钢梁结构层结构底梁板时，在楼板上预埋20钢筋压环，在设置悬挑钢梁结构层墙柱施工前设置18#工字钢水平挑梁，开始搭设工字钢悬挑式脚手架。卸荷钢丝绳拉环采用16,预埋在悬挑钢梁结构层紧邻上层结构碎梁内。5. 2本工程落地式脚手架搭设高度普遍为17.7m,局部最大为27m左右，悬挑架为每6层悬挑一次,悬挑架搭设高度17.7u5.3 落地式脚手架与悬挑脚手架均采用双排单立杆扣件式脚手架，立杆横距0.75m,纵距1.5m,步距为1.5m,扫地杆中心距基础不大于200mm。5.4 大横杆步距1.5m（局部加大或者缩小避开装饰线条），小横杆搭于大横杆之上与立杆紧贴，所有小横杆外伸出立杆100mnb内排架距离墙长度为0.30米。作业层满铺50mm厚脚手板，铺设时用8#铁丝绑牢，挡脚板设在有脚手板的脚手架外排架内侧，采用Mnlm厚、20Onlm宽的模板，用8#铁丝绑扎牢。5.5剪刀撑斜杆与地面夹角为4560度，斜杆间距6%斜杆搭接为Im三扣件（如下图）。搭设高度超过24m时设置连续剪刀撑。图1剪刀撑搭接示意图5.6落地式脚手架连墙件采用预埋钢管扣件连接，两步三跨，竖向间距3米，水平间距4.5米，采用双扣件连接。悬挑式脚手架连墙件采用预埋钢管扣件连接，两步三跨，竖向间距3米，水平间距4.5米，采用双扣件连接
