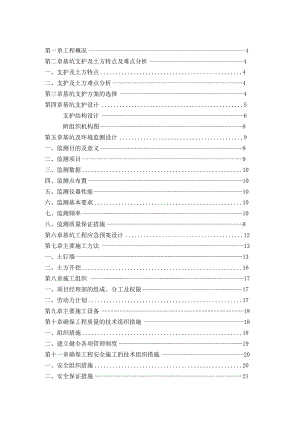

第一章工程概况-4第二章基坑支护及土方特点及难点分析4一、支护及土方特点4二、支护及土方难点分析4第三章基坑支护方案的选择4第四章基坑支护设计5支护结构设计6附组织机构图8第五章基坑及环境监测设计9一、监测目的及意义9二、监测项目9三、监测数据10四、监测点布置10五、监测仪器性能10六、监测基本要求10七、监测频率10八、监测质量保证措施H第六章基坑工程应急预案设计12第七章主要施工方法13一、土钉墙13二、土方开挖16第八章施工组织17一、项目经理部的组成、分工及权限17二、劳动力计划17第九章主要施工设备18第十章确保工程质量的技术组织措施18一、组织措施18二、建立健全各项管理制度19第十一章确保工程安全施工的技术组织措施20一、安全组织措施20二、安全保证措施21第十二章确保文明施工的组织22一、文明施工的组织措22二、文明施工管理办法23第十三章确保工期的技术组织措施24一、确保工期的组织措施24二、确保工期的保证措施25第十四章确保雨季施工的技术组织措施26第十五章基坑安全措施及应急措施27一、预防措施27二、现场复杂地质的处理措施27三、工程配合28四、应急措施28第一章工程概况本工程为洛阳市龙门大道改造工程芳达市场地下通道工程，基坑深度最大约为9m,基坑支护地质条件为：第一层为杂填土，主要为砂卵石夹少量粘性土碎砖块，第二层为黄土状黄褐色粉质粘土和粉砂,第三层为黄褐色浅黄色黄土状粉质粘土，第四中为青灰色灰白色砂层，第五层为杂色卵石。第二章基坑支护及土方特点及难点分析一、支护及土方特点1.I.依据建筑基坑支护技术规程(JGJI2099)规定，本工程基坑侧壁安全等级为二级。1.2.依据建筑地基基础工程施工质量验收规范(GB502022002)规定，本基坑变形临控为三级。二、支护及土方难点分析1、支护为配合基坑开挖，土方需要分层分段进行开挖，每层挖深不得超过2.0m,严禁超挖，及时支护，速度较慢。2、在基坑开挖和基础施工过程中，基坑周围地面35m严禁超载，基坑周围地面根据需要硬化，防止地表水和雨水渗漏。3、雨水进入基坑要及时排出，严禁坑底地基土被水浸泡。4、本施工方案的可行性需经专家论证予以确认。第三章基坑支护方案的选择支护方案的选择施工的临时支护方案有很多，过去多用放坡和挡土墙，近几年常用灌注桩、喷粉桩和土钉墙支护。经过充分考虑和论证：优先采用受力合理，整体性好，造价低，不占工期的土钉墙支护。土钉墙支护就是基坑侧壁的钢筋网喷射混凝土和土层中的锚杆联合起来的一种支护形式，它不但具有防止局部滑动，改善地质性质，防止失水收缩和雨水冲刷的作用，而且还和被加固的土体共同作用，形成一新的挡土墙，以抵抗新挡土墙后面的土压力和气候变化的影响,所以很难见到表面冲刷和局部破坏。第四章基坑支护设计支护结构设计为孔口标高-1.5m-3m-4.5m-6.0m-7.50m说明土钉长度5.0m9.0m5.0m4m4m1、土钉呈梅花型布置。2、俯角可根间距横向=1.8m竖向=1.5m俯角8-10°8-10o8-10o据实际情况进行调整孔径AlOOmm3、坡面按1：0.5放坡4、遇到坡面土钉规格B18螺纹钢网筋25CmX25CmXA0.6cm钢筋网涌水按实际情况设置排注浆水灰比1:0.45-0.55水孔。加强筋AloX型焊接喷碎水泥Pc32.5碎石510砂C20厚Ioem配比1：2：2护顶砂宽度LOm厚度Ioomn1,徐强度同碎面板l2加强钢筋外挂50X100钢板网锚杆洛阳市龙门大道改造工程地下通道工程组织机构图第五章基坑及环境监测设计基坑支护的目的是为了基坑开挖、地下室施工和周围环境的安全。基坑开挖过程就是对支护结构的检验。地下工程是一项很复杂的工程,基坑开挖过程中，将会引起周围土体应力状态的改变，必将导致支护结构产生位移和变形。这些变形主要包括基坑内土体隆起，支护结构和其后土体的侧向位移和竖向沉降，当这些位移超出一定范围或限制,支护结构就会破坏，同时，周围的建筑物、构筑物会受到影响。施工过程中，由甲方对支护结构的侧向位移、周围建筑物的沉降、路面沉降等进行动态监测，由专职人员负责。一、监测目的及意义1、通过监测，了解支护结构受力和变形状态，并对其安全稳定性进行评价。2、通过监测，了解工程施工对周围建筑物和地下管线的影响程度，确保它们处于安全的工作状态。3、保证基坑支护结构和基坑周边环境的安全，以利工程顺利进行。4、将现场量测数据及分析结果及时反馈，以优化设计，达到工程优质、安全、经济合理、施工快捷的目的。二、监测项目监测内容监测仪器测点布置备注支护墙顶水平位移经纬仪墙顶上，间距20m可结合现场情况适当调整，关键部位必须布置三、监测数据监测内容安全域警戒域危险域速率警戒域支护墙顶水平位移<35mm35-50mm>50mm2mmd四、监测点布置控制点包括基准点、工程基点及观测点，在选设和使用上就符合下列要求：基准点为控制测量基准的控制点，应选设在变形影响范围以外,本工程设在IOnl以外。所有监测点均应设在便于长期保存的稳定位置，使用时，应作稳定性检查五、监测仪器性能序号监测项目监测仪器精度要求备注1支护墙顶侧向位移J2经纬仪2S二等测量2沉降DSs水准仪高差中误差3mmkm三等水准测量六、监测基本要求每次观测时，应符合下列要求：采用相同的观测线路和观测方法。使用同一仪器和设备。固定观测人员。在基本相同的环境和条件下工作。原始记录说明观测时的气象情况、施工进度和荷载变化，以供稳定性分析参考。七、监测频率仪器布置及观测频率的确定，必须遵守安全合理的原则。一方面，观测结果要全面反映坑支护结构及周围建筑物底稳定安全，另一方面又不可能无限度地设置监测仪器和增大观测频率，造成不必要的人力物力的浪费。本方案的监测仪器设置及观测频率，是参照其他地区工程的成功监测方案、经多方面比较而确定的。观测时限：从基坑开挖之日起，到基坑开挖完毕且变形稳定之日止，预计监测时间为2个月。基坑开挖完毕，若连续三次观测值无大的变化，符合规范结束观测标准时，即可结束观测。观测频率：基坑开挖前，首先对观测点进行一次全面普查，在开挖过程中，每天观测一次；基础结构施工阶段每7天观测1次。在遇到变形、沉降或其他观测值变化速率加快，或者遇到自然灾害如暴雨、台风、地震等情况，将加大监测密度。仪器读书记录时应至少有两人在场，一人负责读数记录，一人负责核查。读数记录应事实求是，不得弄虚作假。每次测试结果应及时交与监理和业主方签收。八、监测质量保证措施针对本工程特点由甲方建立专业监测组织机构，成立监控量测及信息反馈组，成员由多年从事相关工程施工及监测经验的技术人员组成,具有丰富施工经验和较高结构分析、计算能力的工程师担任组长。为保证量测资料的真实可靠及连续性，制定如下措施：监测组应与监理工程师密切配合工作，及时向监理工程师报告有关情况和问题，并提供有关真实可靠的量测资料:成立专门监测组承担施工监测，量测人员保持资料资料的连续性:仪器的管理采用专人专用，专人保养，专人检校的方法；仪器设备和元器件在使用前均经严格的检校，合格后方可投入使用：在监测过程中，必须遵守相应的测试细则及相应的规范要求：量测资料均应经现场检查、室内复核两道程序后方可上报：第六章基坑工程应急预案设计一、基坑支护结构和周边环境的安全预案措施1、跟踪事故苗头，通过现场变形监测，确定预警值。2、通过变形分析，查找变形过大的原因。3、补救措施：先采取应急措施稳定边坡，之后采取相应补救措施。具体措施有基坑回填、坡顶卸荷、增设土层锚杆、设置斜支撑，同时进行动态观测。二、施工应急措施基坑支护过程中，由于地质条件比较复杂,往往会出现各种各样的危险情况,施工前必须做好预防及各种准备工作.现将可能出现的险情分析如下：1) 土钉成孔遇到杂填层在土钉成孔过程中如果遇到破碎地层，应先喷射混凝土封闭，避免长期暴露,土钉无法成孔,要采用花管代替土钉,花管打入土中后应马上注浆，并加大注浆量，使破碎地层形成整体.形成新的支挡体系。2) 土钉成孔困难,无法施工支护过程中往往会遇到电缆沟、房屋基础、或其他地下建筑物，此时应尽量了解、查清地下埋藏物情况,如埋藏较浅.可调整土钉倾角,穿越障碍物；如遇到废弃房屋基础或其他构筑物,可采用钻机或潜孔冲击器成孔；如遇到正在使用的、且埋藏较浅的构筑物时,应避免强行成孔,造成地下设施破坏,此时最好采用微型排桩支护，即采用微型钢管沿边坡垂直打入土中，注入碎或灌浆,形成排桩支挡体系，必要时可与予应力锚杆相结合支护；如遇到软泥层或垃圾回填层无法成孔则用花管注浆代替土钉。3) 土方超挖造成塌方土方开挖过程中，可能会产生超挖而造成塌方,这时,应及时回填土方,或用沙袋反压坡脚,及时抢险支护,待土体稳定后再进行下一步开挖.另外,特别强调:土方开挖每层挖深不允许超过2.Om.4)基坑涌水支护过程中，地下水涌出，要根据现场实际情况设置排水孔，孔深30CnI.排水管长60cm,管外填充稻草或碎石，以防出现流砂，造成基坑沉陷。第七章主要施工方法一、土钉墙支护施工工艺及质量验收标准土钉墙支护要与基坑开挖紧密配合，各道工序实行平行作业，根据现场实际有序地进行。土钉墙支护施工顺序：修坡f凿孔f安装土钉f注浆f挂钢筋网f焊加强筋一喷射碎。基坑开挖和放线修坡：为保证土钉墙施工过程中边坡的稳定，基坑土方开挖要自上而下分层进行，除第一层挖深2.5其它每层开挖深度2.Om,千万不可一挖到底，要分段开挖，每层开挖纵向长度15m左右，留6mX4m土墩，再开挖下段，随开挖随支护，跟进作业。工作面开挖出来后，要放线修整边坡，使之平整。(2)凿孔:采用洛阳铲成孔，按设计的孔位布置进行测量划线，标出准确的孔位，然后按设计要求的孔长、孔的俯角和孔径进行凿孔，严格注意质量。4) )土钉安放：按照设计规定的土钉的长度、直径，加工合格的杆体，使土钉处于孔的中心位置，将土钉体安放在孔内。(4)注浆：在安好土钉钢筋的孔内注入水灰比为0.450.55,压力不低度于0.4MPa,以确保土钉与孔壁之间注满水泥浆，注浆采用由里向外注，需将注浆管插入孔内距孔底约0.5T.0处，用废编织袋封堵孔口，防止浆液外流。挂网：在修好的边坡坡面上，按各坡面设计要求，铺上一层钢筋网，网筋之间用扎丝间隔绑扎，钢筋搭接要牢。(6)焊接锚头：锚头焊接中10钢筋，并按锚杆方向绑焊一根l8L5cm钢筋，使网筋与土钉紧密连结。(7)啧磴:在上述工序完成后，即可喷射碎，厚度按设计要求喷IOCnI,配合比为水泥：石：砂二L2：2,水泥标号32.5复合硅酸盐水泥，强度达到C20。(8)养护：在气温较低时适当加入防冻剂。，防止出现裂缝。监测：在施工期间要经常目测边坡的稳定性，必要时可设置测点，定期观测。(10)施工质
