常用管道公制与英制的对照表.docx

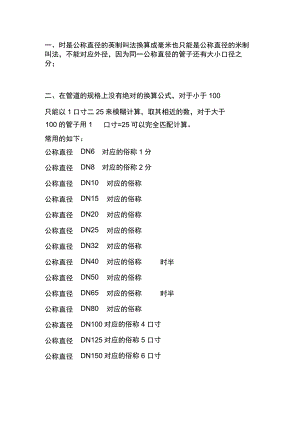

一、时是公称直径的英制叫法换算成毫米也只能是公称直径的米制叫法，不能对应外径，因为同一公称直径的管子还有大小口径之分；二、在管道的规格上没有绝对的换算公式，对于小于100只能以1口寸二25来模糊计算，取其相近的数，对于大于100的管子用1口寸=25可以完全匹配计算。常用的如下：公称直径DN6对应的俗称1分公称直径DN8对应的俗称2分公称直径DN10对应的俗称公称直径DN15对应的俗称公称直径DN20对应的俗称公称直径DN25对应的俗称公称直径DN32对应的俗称公称直径DN40对应的俗称时半公称直径DN50对应的俗称公称直径DN65对应的俗称时半公称直径DN80对应的俗称公称直径DN100对应的俗称4 口寸公称直径DN125对应的俗称5 口寸公称直径DN150对应的俗称6 口寸公称直径DN200对应的俗称8口寸公称直径DN25O对应的俗称10 口寸公称直径DN300对应的俗称12 ）寸公称直径DN350对应的俗称14 口寸公称直径DN400对应的俗称16时公称直径DN450对应的俗称18 口寸公称直径DN500对应的俗称20 口寸公称直径DN600对应的俗称24 口寸1英寸=25.4毫米二8英分1/2是四分（4英分）DN15=1.27cm3/4是六分（6英分）DN20=1.905cmDe、DN、D、d、的含义1>DN（NominalDiameter）意思是管道的公称直径，是外径与内径的平均值。DN的值=De的值-管壁厚度。注意：这既不是外径也不是内径。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径DN（如DN15sDN50）o2、De（ExternalDiameter）意思是管道外径，PPR.PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3o3、D一般指管道内径。4、d一般指混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230sd380等）o5、表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：25x3,表示外径25mm,壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注外径X壁厚"。例如108x4,可省略。中国、ISo和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径X壁厚。例如60.5x3.8。
